Высокоточный микрозвуковой моторный модуль для высокодинамичной регулировки линз

  • High Precision Micro Voice Coil Motor Module for High Dynamic Lens Adjustment
  • High Precision Micro Voice Coil Motor Module for High Dynamic Lens Adjustment
  • High Precision Micro Voice Coil Motor Module for High Dynamic Lens Adjustment
Место происхождения фарфор, Сучжоу
Фирменное наименование SUPT MOTION
Сертификация CE, ISO9001，CCC
Номер модели Серия VCAR
Количество мин заказа 1 шт.
Цена $200
Упаковывая детали Коробка упаковывая etc.
Время доставки 1-5 штук, 5 дней. >20 штук, подлежит переговорам
Условия оплаты T/T
Поставка способности На переговорах
Подробная информация о продукте
Гарантия 3 месяца-1 год Строительство Постоянный магнит
Тип Микромотор Защитить функцию Полностью закрытый
Номер модели VCAR0105-0164-00A коммутация Щетка
Пиковая сила ((N) 105 Максимальное перемещение (mm) 16,4
Массовый ротор ((g) 150 Диаметр статора ((мм) 60,4
Непрерывная сила ((N) 35.4
Выделить

Модуль двигателя микроголосовой катушки

,

Модуль двигателя микроголосовой катушки
Оставьте сообщение
Характер продукции

Описание продукта:

Благодаря высокой точности, быстрой реакции, высокой стабильности и низкому энергопотреблению модули звуковой катушки позволяют современным системам объективов достигать точного и гибкого автофокуса, зума и управления диафрагмой.

Модули звуковой катушки широко используются в автофокусе, управлении диафрагмой, системах зумирования и других процессах высокодинамичной регулировки объектива, особенно в приложениях, требующих быстрой, эффективной и точной регулировки.

Во время автофокусировки модули звуковой катушки регулируют фокусное расстояние объектива, чтобы изображение, захватываемое датчиком изображения, оставалось постоянно резким. Этот процесс обычно происходит во время прямой видеотрансляции или фотосъемки, позволяя объективу быстро реагировать на постоянно меняющиеся требования к фокусировке.

Модули звуковой катушки могут точно контролировать положение объектива, достигая чрезвычайно точной фокусировки и чрезвычайно быстрого времени отклика, тем самым адаптируясь к различным изменениям автофокуса.

Особенности:

Модули звуковой катушки используются для короткоходных сервоприводов с замкнутым контуром, легких приводов и быстрого времени отклика (миллисекунды, ускорение до 20G).
Простое и надежное управление, отсутствие коммутационного устройства, не требует обслуживания, долгий срок службы.
Точное управление положением, скоростью, ускорением и силой.
С подходящим энкодером и направляющей точность позиционирования может достигать 0,1-5 мкм. В зависимости от различных требований к движению и силе могут быть сконфигурированы подходящие приводы и контроллеры.

Параметры продукта:

Модель продукта Пиковая сила
(Н)		 Непрерывная сила
при 25°C (Н)		 Полный ход
(мм)		 Максимальное напряжение
(В)		 Постоянная ЭДС обратной связи
(В/(м/с))		 Вес катушки
(г)		 Диаметр статора (мм) Длина
(мм)
VCAR0001-0064-00A 0,88 0,28 6,4 6,9 0,29 3 9,5 17,7
VCAR0001-0010-00A 0,73 0,42 1 4,8 0,6 2,7 24 11,2
VCAR00025-0127-00A 2,55 0,81 12,7 11,6 0,77 6,6 12,7 24
VCAR0006-0039-00A 6,2 1,9 3,9 6,6 1,12 7,9 20 17,2
VCAR0006-0050-00A 6,2 2,6 5 15,7 3,57 8,2 25 18,2
VCAR0007-0040-00A 7,2 2,4 4 7,5 1,88 7 14,2 23
VCAR0007-0064-00A 7,8 2,5 6,4 9,9 1,5 7,2 19,1 23,8
VCAR0007-0127-00A 7,1 2,3 12,7 12,8 1,6 11,4 19,1 27
VCAR0011-0050-00A 11,4 2,1 5 11,8 3 11,2 24 17,2
VCAR0011-0100-00A 10,5 2,9 10 43,8 3,5 20 31 26,8
VCAR0013-0030-00A 13 3,5 3 16 3,5 12 25 21
VCAR0013-0072-00A 13 4,2 7,2 26,6 5,72 16,2 26,2 24,7
VCAR0014-0250-00A 14 4,5 25 26,5 3,9 35 25,4 44,2
VCAR0015-0062-00A 15 6,5 6,2 26,2 9,75 14,8 33 25,6
VCAR0022-0098-00A 22 6,6 9,8 24,7 5,8 20 34,1 35
VCAR0022-0448-00A 22 11,4 44,8 14,3 4 52 48 75,7
VCAR0025-0630-00A 25,3 8 63 50,6 5 68 31,8 83,1
VCAR0030-0150-00A 29,4 4,73 15 40,5 7,4 27 30 31
VCAR0032-0050-00A 32 8,9 5 29,3 7,1 48 40 41,7
VCAR0033-0099-00A 33 8 9,9 24,3 5,87 23,5 36 26,7
VCAR0033-0224-00A 33 13,5 22,4 26,7 6,8 69 58 72
VCAR0035-0090-00A 35 11 9 26,4 9 33 25,4 44,3
VCAR0035-0105-00A 35 15,6 10,5 11,9 5 91 50 67
VCAR0044-0040-00A 44 16,3 4 18,3 8,9 46,5 53 21,2
VCAR0044-0059-00A 44,1 17,7 5,9 14,3 8 43 46 22
VCAR0044-0075-00A 44 13,7 7,5 16,8 7,6 38,6 31,1 35,9
VCAR0044-0249-00A 44 11,7 24,9 44,9 8,88 65,9 38,1 51,3
VCAR0070-0149-00A 70 27,3 14,9 26,9 17,7 79 43 53,7
VCAR0075-0200-00A 75 30 20 26,2 15,2 65 70 38,7
VCAR0080-0129-00A 80 35 12,9 27,7 18 149 49 53,8
VCAR0087-0062-00A 87 21,67 6,2 34,5 12,7 45,2 43,1 34,9
VCAR0087-0563-00A 87 17,5 56,3 63,4 8,1 177 72 110
VCAR0105-0164-00A 105 35,4 16,1 20,1 11,5 150 60,4 40,4
VCAR0110-0380-00A 110 37,4 38 23,2 9 150 60,4 60,4
VCAR0113-0089-00A 113 35 8,9 31 17,5 125 73 27,5
VCAR0115-0065-00A 115 30,1 6,5 35 17,3 52 40 58
VCAR0130-0310-00A 130 40 31 30,4 20,5 280 75,6 56,5
VCAR0140-0150-00A 140 42,2 15 33,4 26,6 80 53 53,7
VCAR0210-0254-00A 210 66,2 25,4 56,6 28 230 43,7 111,8
VCAR0262-0112-00A 262 111 11,2 35,1 41 285 71 64
VCAR0262-0249-00A 262 112 24,9 28,2 26 785 66 109,1
VCAR0294-0498-00A 294 56,8 49,8 114 24,5 685 93 136,9
VCAR0436-0187-00A 436 147,6 18,7 40,7 40,7 648 80,4 91
VCAR0436-0250-00A 436 167 25 31,6 37,2 775 78,4 110
VCAR0436-0373-00A 436 142,6 37,3 38 29,8 1050 76 163
VCAR0980-0249-00A 980 605 24,9 41,5 104 1426 126 134,5
VCAR1351-0310-00A 1351 376,8 31 73,5 68 1071 110 143,7

Применения:

Цилиндрические модули звуковой катушки серии VCAR занимают почти 80% рынка, они производят высокие усилия с высоким ускорением. С пиковыми усилиями от 0,7 Н до 3000 Н. Как правило, длина их хода составляет менее 50 мм. Применения приводов серии VCAR включают приводы клапанов, перемещение z-оси, миниатюрные прецизионные дозирующие насосы с положительным вытеснением, а также вибраторы и системы активного гашения вибраций.
Основные области применения модулей звуковой катушки:

1. Полупроводниковая промышленность: резка, сверление, транспортные системы, сварка, робототехника.

2. Эксплуатация клапанов: дозирующие клапаны, системы испытаний под давлением, пневматические клапаны для химических и фармацевтических применений.

Инжекционные системы.

3. Индустрия микрообработки: микросверление, прецизионное штампование.

4. Вибрационные системы: вибрационные столы, вибрационные платформы.

5. Медицинская область: микроинъекционные системы, дыхательное оборудование, испытательное оборудование.

6. Авиационная техника: системы управления полетом, системы обратной связи пилота.

7. Коммерческая область: компьютерные насосы охлаждения, системы автофокусировки микрокамер.

8. Индустрия автоматизации: лазерное оборудование, испытательное оборудование, текстильное оборудование.

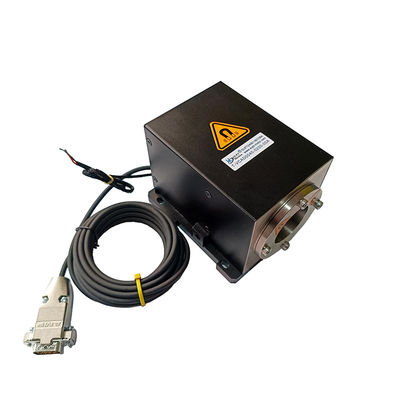

Высокоточный микрозвуковой моторный модуль для высокодинамичной регулировки линз 0

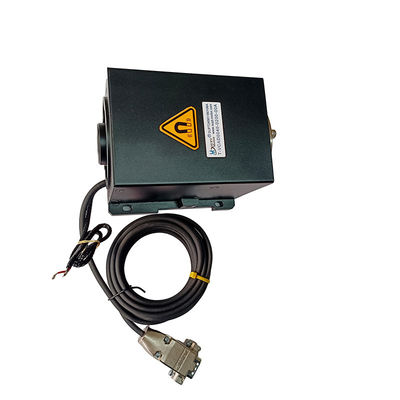

Высокоточный микрозвуковой моторный модуль для высокодинамичной регулировки линз 1
