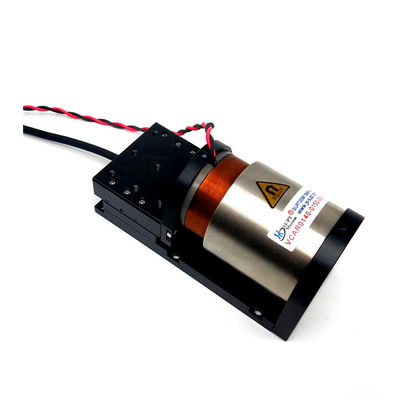

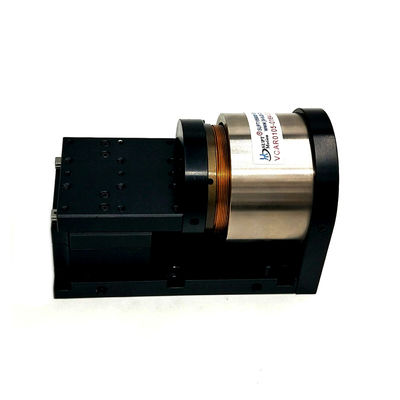

Легкий вес Vcm голосовой катушки Моторный модуль Высокий отклик Высокоскоростные линейные платформы движения
| Место происхождения | фарфор Сучжоу |
|---|---|
| Фирменное наименование | SUPT MOTION |
| Сертификация | ISO9001-2000 |
| Номер модели | Серия VCAR |
| Количество мин заказа | 1 шт. |
| Цена | $220-$350 |
| Упаковывая детали | ect коробки упаковывая. |
| Время доставки | 1-5 пересылка дней продуктов 5-7, пробует 3-5 дней, оптовых быть обсуженным |
| Условия оплаты | T/T |
| Поставка способности | Подлежит обсуждению |
Свяжитесь я бесплатно образцы и талоны.
WhatsAPP:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Вес | Свет | Количество | 9998 |
|---|---|---|---|
| RPM | 8800rpmrpm | Сила | 36 Вт |
| Напряжение | 24 В | Номер СЕРИИ | YET-YQDJ13 |
| Выделить | Модуль двигателя VCM Voice Coil,Легкая масса VCM голосовой катушки,36 Вт высокоскоростной голосовой катушки |
||
Характер продукции
Легкий вес VCM голосовой катушки Моторный модуль высокий отклик высокая скорость ускорение
Описание продукта:
Модуль голосового катушки является устройством, которое интегрирует голосовой катушки двигателя (VCM) и связанных с ними систем управления.движение которых управляется силами, создаваемыми электромагнитными полямиМодуль двигателя голосовой катушки сочетает в себе характеристики и технологию управления двигателями голосовой катушки.предоставление решений линейного движения для различных приложений.
Мотор голосовой катушки является основным компонентом модуля, состоящим из катушки и магнитного поля.генерируемое магнитное поле взаимодействует с магнитным полем, генерируя силу для движения катушки.
Чтобы достичь линейного движения, двигатель голосовой катушки обычно устанавливается на проводнике или подключается к скользящему механизму, что позволяет двигателю плавно двигаться в прямой линии.
Модули двигателя голосовой катушки широко используются во многих областях, включая оптическое оборудование, медицинские инструменты, автоматизированные производственные линии, прецизионную обработку, лазерную резку, автофокусирование объектива камеры,И так далее.Они предпочтительны благодаря своим высокоскоростным, высокоточным и плавным характеристикам движения, обеспечивающим точное линейное управление движением для различных приложений.
Технические параметры:
| Модель продукта | Пиковая сила (N) |
Постоянная сила при 25°C ((N) |
Общий удар (мм) |
Максимальное напряжение (V) |
Константа обратного ЭМП (В/м/с) |
Масса катушки (g) |
Диаметр статора (мм) | Длина (мм) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00А | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
| Параметр продукта | |||||||||||
| параметры производительность | Объекты | VCAR0006- 0050-00A |
VCAR0013- 0072-00A |
VCAR0022- 0098-00A |
VCAR0033- 0099-00A |
VCAR0044- 0249-00А |
VCAR0070- 0149-00А |
VCAR0087- 0062-00A |
VCAR0140- 0150-00A |
VCAR0262- 0112-00A |
VCAR0262- 0249-00А |
| Пиковая тяга | N | 6.2 | 13 | 22 | 33 | 44 | 70 | 87 | 140 | 262 | 262 |
| Поддерживается толчок |
N | 2.6 | 4.2 | 6.6 | 8 | 12 | 27 | 22 | 42 | 111 | 112 |
| Эффективный удар | мм | 5 | 7.2 | 9.8 | 9.9 | 25 | 15 | 6.2 | 15 | 11 | 25 |
| Пиковое течение | А. | 1.7 | 2.3 | 3.8 | 4.5 | 5 | 4 | 6.9 | 5.3 | 6.4 | 10 |
| Пиковольт | v | 16 | 27 | 25 | 24 | 45 | 27 | 35 | 33 | 35 | 28 |
| Постоянная тяга | Никаких | 3.6 | 5.7 | 5.8 | 5.9 | 8.9 | 18 | 13 | 27 | 41 | 26 |
| Разрешение кодера | Ну, да. | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.10.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/05/1 |
| Точность повторения | Ну, да. | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 |
| Прямость | Ну, да. | K3/25 мм | K3/25 мм | K3/25 мм | K3/25 мм | K3/25 мм | K3/25 мм | K3/25 мм | K3/25 мм | K3/25 мм | K3/25 мм |
| Плоскость | Ну, да. | K3/25 мм | K3/25 мм | K3/25 мм | K3/25 мм | K3/25 мм | (K3/25 мм) | K3/25 мм | K3/25 мм | K3/25 мм | K3/25 мм |

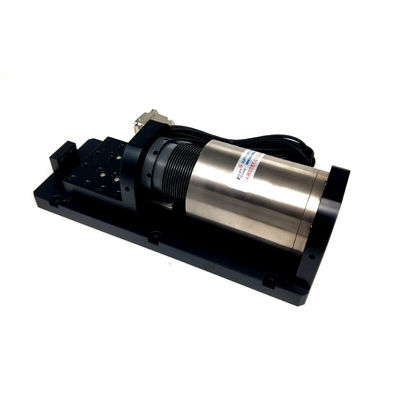

Модуль с одной валкой на голосовой катушке
Для сервоприложений с закрытым циклом с коротким ходом, легким весом двигателя, быстрой скоростью ответа (уровень миллисекунд, ускорение до 20G). База использует авиационную алюминиевую прецизионную обработку,хорошая устойчивость, может выполнять высокоскоростное вибрационное вращающее движение.Простое и надежное управление, без устройства заднего хода, без обслуживания, долгий срок службы, может выполнять точное управление положением, скоростью, ускорением и тягой.Оснащенные подходящим кодером и проводниковым рельсомВ зависимости от разного движения, регулируют толчок конфигурации соответствующих приводов и контроллеров.Структура платформы может быть обработана и настроена.В соответствии с различными приложениями, подходящий линейный механизм руководства, различные типы высокоточных линейных направляющих рельсов и так далее.
Поддержка и услуги:
Техническая поддержка и обслуживание двигателей с полым ядром
Hollow Core Motor предоставляет комплексную техническую поддержку и сервис, чтобы вы могли получить максимальную отдачу от своего продукта.Наша команда экспертов готова ответить на вопросы и помочь с настройкой продукта, устранение неполадок и обслуживание.
Мы предоставляем бесплатные обновления программного обеспечения, чтобы гарантировать, что ваш продукт является актуальным и работает с максимальной производительностью.Мы также предлагаем услуги по продлению гарантии, чтобы гарантировать, что ваш продукт покрыт в случае неожиданного сбоя..
Если у вас есть какие-либо вопросы или вам нужна помощь с вашим продуктом Hollow Core Motor, пожалуйста, не стесняйтесь связаться с нами.
Частые вопросы
1.Путешествие: фактическое путешествие, используемое для расчета общего количества путешествийиззначение силы.
2.Направление движения: горизонтальная или вертикальная установка 90 градусов.
3Сила нагрузки:cнепосредственно в обратном направлении отсиланадвигатель, такие как пружины и т.д.
4Масса нагрузки: общая качественная часть движения, включая качественный слайдер
5Тип движения: 1.движение от точки к точке;2.взаимность правила (например, сканирование).
6Кривая скорости: 1.кривая скорости в виде трапеции;2.треугольная кривая скорости; 3.кривая синусовой скорости.
