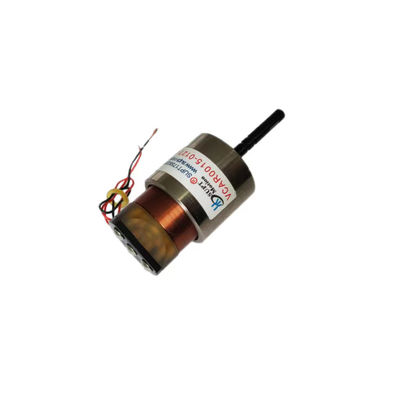

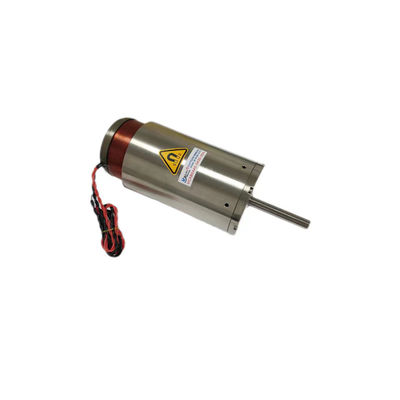

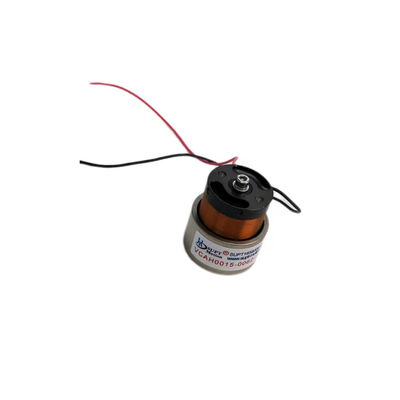

Высокоточный линейный голосовой катушный двигатель без щетки
| Место происхождения | Цзянсу, Китай |
|---|---|
| Фирменное наименование | SUPT |
| Сертификация | CCC, ce, ISO9001 |
| Номер модели | VCAR0044-0075-00A |
| Количество мин заказа | ≥1 |
| Цена | $120.00/pieces >=1 pieces |
| Упаковывая детали | & коробки; магниты мотора катушки голоса деревянной коробки |
| Время доставки | 1-5 пересылка дней продуктов 5-7, пробует 3-5 дней, оптовых быть обсуженным |
| Условия оплаты | T/T |
| Поставка способности | 2000 шт/шт/месяц магниты для голосовой катушки |
Свяжитесь я бесплатно образцы и талоны.
WhatsAPP:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Гарантия | 3 месяца-1 год | Использование | ШЛЮПКА, автомобиль, электрический велосипед, UAV, робот, медицинский вентилятор, микроскоп, endoscop |
|---|---|---|---|
| Тип | Микромотор | Крутящий момент | 30 |
| Строительство | Постоянный магнит | Коммутация | Без щетки |
| Защитите свойство | Совершенно закрыто | Скорость ((RPM) | 20 |
| Постоянный ток ((А) | 4,8 | Эффективность | IE 1 |
| Пиковая сила ((N) | 33 | Максимальная пробежка ((мм) | 9.9 |
| магниты мотора катушки голоса (v) | 24,3 | Масса ротора ((kg) | 23,5 |
| Dia статора (mm) | 36 | Постоянная сила ((N) | 8 |
| Порт | Магниты мотора катушки голоса Шанхая | ||
| Выделить | Высокоточный линейный голосовой катушный двигатель,Линейный голосовой катушный двигатель 20 оборотов в минуту,Двигатель прямого привода без щетки 20 оборотов в минуту |
||
Характер продукции
Двигатель без щетки прямого привода с валом высокой точности малого размера
Описание продукта
Линейный голосовой катушный двигатель с встроенным кинематическим валом и точными линейными подшипниками, кинематический вал изготовлен из легких, высоко жестких и износостойких материалов.
Широко используется в полупроводниках, точных испытаниях и инспекциях, контроле потока клапанов и других областях.
Двигатели бесбросового вала с прямым приводом обеспечивают эффективное управление движением и точное расположение робота.
Двигатели с прямым приводом без щетки управляют магнитным полем, генерируемым внутренними постоянными магнитами, регулируя ток, таким образом непосредственно приводя ротор двигателя к вращению.В соединениях робота можно использовать несколько бесбрюшевых двигателей прямого привода с валами для достижения различной степени свободы движения.
В связи с непосредственным приводом бесшовных двигателей с прямым приводом они обеспечивают высокоточный контроль положения.Роботы могут использовать эту функцию для точного управления положением и положением, например, расположение инструмента или конечного эффектора в определенном положении цели.
Двигатели с прямым приводом без щетки характеризуются быстрой реакцией, что важно для роботизированных задач, требующих быстрого движения или высокой скорости работы.
Двигатели бесбросового вала с прямым приводом могут быть интегрированы с кодерами для обеспечения точных сигналов обратной связи путем мониторинга положения ротора двигателя, что позволяет контролировать замкнутый цикл.
Двигатели с бесбросовым валом прямого привода обеспечивают эффективное преобразование энергии, что снижает потребление энергии, а также количество тепла, вырабатываемого роботом.Они также характеризуются низким уровнем шума., что делает робота более тихим во время работы.
|
Основное применение двигателя голосовой катушки: |
|
1- полупроводниковая промышленность: проводка, резка, бурение, транспортные системы, сварка, роботика. |
|
2.Работа с клапанами в полевых условиях:Типы измерительных клапанов, системы испытаний давления, химия пневматических клапанов Система инъекции. |
|
3Микромашинная промышленность: Системы питания, микробурение, прецизионная штамповка. |
|
4Система вибрации: стол для вибрации, вибрационная платформа. |
|
5Медицинская область: Система микроинъекций, респираторное оборудование, испытательное оборудование. |
|
6.Авиационные технологии: Система управления полетом, система обратной связи пилотов. |
|
7Коммерческое применение: Компьютерный охлаждающий насос с миниатюрной камерой Система фокусировки. |
|
8Автоматическая промышленность: лазерное оборудование,диспенсер, испытательное оборудование, текстильные машины. |
Технические параметры:
| Модель продукта | Пиковая сила (N) |
Постоянная сила при 25°C ((N) |
Общий удар (мм) |
Максимальное напряжение (V) |
Константа обратного ЭМП (В/м/с) |
Масса катушки (g) |
Диаметр статора | Конечная нить вала (мм) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((Внешний) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (Внешний) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((Внешний) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((Внешний) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Воронка ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((Внешний) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Внутренний) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Внутренний) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((Внешний) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Внутренний) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Внутренний) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Внутренний) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Внутренний) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((Внешний) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Внутренний) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Внутренний) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Внутренний) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | вал ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Внутренний) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Внутренний) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | вал ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | вал ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | вал ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | вал ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | вал ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | вал ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | вал ¥10 |
Применение:
Система линейного голосового катушки является высокоэффективным линейным двигателем, который обеспечивает точную повторяемость положения и низкий уровень шума.Спортивный вал из легкого весаШироко используется в полупроводниках, медицинском оборудовании, точных испытаниях и обнаружении, контроле потока клапанов и других областях.Мотор голосовой катушки с встроенным валом движения и точным линейным подшипникомСпортивный вал изготовлен из легких, высокой жесткости и износостойких материалов.высокая частота и высокая точность.
Наши услуги
Продукты конкурентного преимущества
Полное возмещение в случае плохого качества или задержки доставки
Контракт на обеспечение качества
Небольшой заказ приветствуется
Послепродажная служба 24*7
Информация о компании
Упаковка и перевозка
Сертификации
Частые вопросы
двигатель:
1.Путешествие: фактическое путешествие, используемое для расчета общего количества путешествийиззначение силы.
2.Направление движения: горизонтальная или вертикальная установка 90 градусов.
3Сила нагрузки:cнепосредственно в обратном направлении отсиланадвигатель, такие как пружины и т.д.
4Масса нагрузки: общая качественная часть движения, включая качественный слайдер
5Тип движения: 1.движение от точки к точке;2.взаимность правила (например, сканирование).
6Кривая скорости: 1.кривая скорости в виде трапеции;2.треугольная кривая скорости; 3.кривая синусовой скорости.
