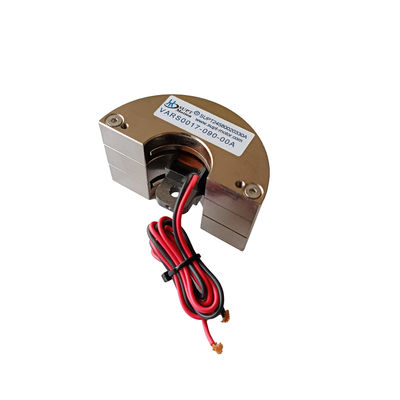

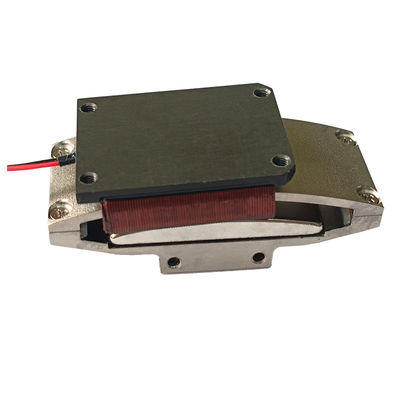

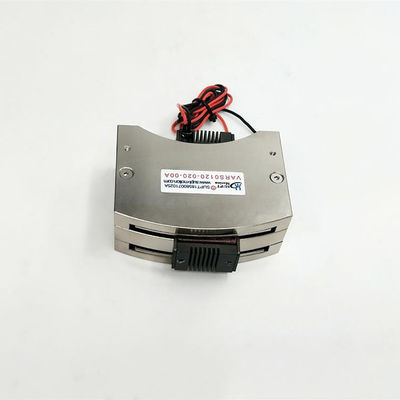

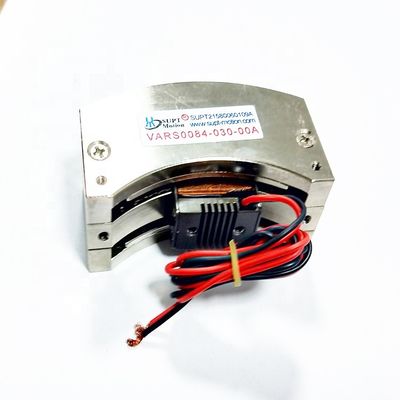

Вид катушки ротационного голосового катушки двигатель высокая частота движения

Проектирование и расчет параметров колеблющегося голосового катушки является сложным процессом, который требует учета нескольких факторов, включая структуру двигателя, распределение магнитного поля,расположение катушки, механические характеристики и т. д. Ниже приведены общие этапы проектирования и расчета параметров вращающегося голосового катушки двигателя:
1Анализ требований: определение требований к применению двигателя, включая требуемый угол вращения, диапазон скоростей, требования к нагрузке и т.д.
2. Тип двигателя: выберите подходящий тип вращающегося двигателя, например, тип торсионного, вращающегося или многоуровневого типа свободы, в соответствии с требованиями приложения.
3Анализ магнитного поля: Проведение анализа магнитного поля для определения распределения и интенсивности магнитного поля.Это может быть смоделировано и рассчитано с помощью таких методов, как анализ конечных элементов (FEA).
4. Дизайн катушки: Проектируйте расположение катушки, определите количество обмоток, поворотов, спецификаций провода и т. Д. Дизайн катушки повлияет на крутящий момент, скорость ответа,и эффективности двигателя.
5Механический анализ: Проведение механического анализа с учетом таких факторов, как инерция вращения двигателя, нагрузка, трение и т.д., для определения требуемого крутящего момента и динамических характеристик.
6Расчет параметров:
Вычисление тока: вычислить требуемый ток на основе требуемого крутящего момента и постоянного крутящего момента.
Расчет сопротивления и индуктивности: рассчитывать сопротивление и индуктивность на основе материала и геометрических параметров катушки.
Вычисление константы времени петли: вычислить константу времени петли для оценки скорости ответа на основе сопротивления, индуктивности и механических характеристик.
7Система обратной связи: если требуется управление замкнутым циклом, разработайте соответствующие датчики и системы обратной связи, такие как кодеры, датчики эффекта Холла и т.д.
8Стратегия управления: разработать соответствующие стратегии управления для достижения требуемого движения и стабильности.
9Тепловое управление: учитывайте тепло, вырабатываемое двигателем во время работы, и разрабатывайте систему рассеивания тепла для поддержания подходящей рабочей температуры.
10. Симуляция и симуляция: Используйте симуляционные и симуляционные инструменты, такие как Matlab, Simulink и т. д., чтобы проверить рациональность параметров проектирования и оптимизировать дизайн.
11Производство и испытания: производство прототипов двигателей на основе параметров конструкции, проведение фактических испытаний и внесение необходимых корректировок и оптимизации.
Следует отметить, что проектирование и вычисление параметров колеблющегося голосового катушки является сложным процессом, который требует сочетания знаний в нескольких областях, таких как моторная техника,электромагнитноеДля сложных приложений может потребоваться использовать профессиональное программное обеспечение для электромагнитного моделирования и инструменты проектирования систем управления для содействия в проектировании и оптимизации.

Применение:

Серия двигателей с колеблющейся голосовой катушкой SUPT использует технологию продуктов прямоугольной серии, изгибая продукты прямоугольной серии, чтобы сформировать определенную систему позиционирования приоритетного угла.Типичный крутящий момент составляет 100 градусов и крутящий момент составляет 50 Н · мПродукты типа свинга обычно используются в лазерной технологии в зеркальном локаторе, тормозе клапана типа свинга, системе позиционирования типа свинга и контролере полета и т. д. По сравнению с линейным двигателем U-типа и линейным двигателем плоского типа, он может обеспечить лучшую высокочастотную реакцию,высокоскоростное линейное движениеУправление линейным двигателем голосовой катушки простое и надежное, без коммутационного устройства, длительный срок службы.
