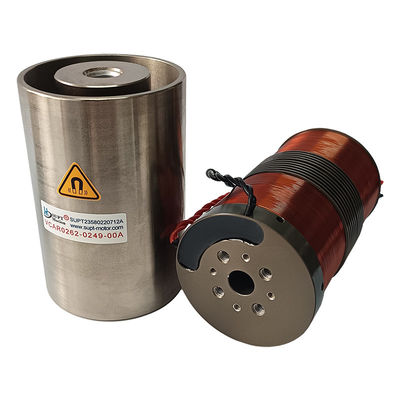

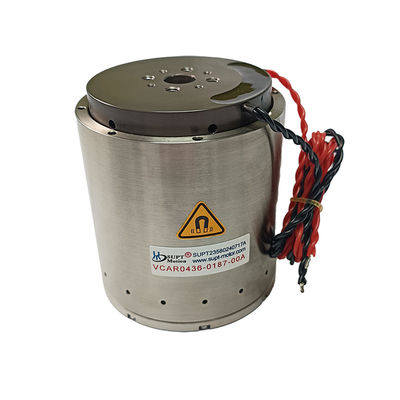

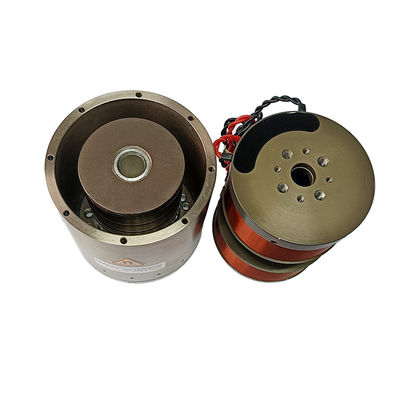

Высокореактивный микро-ВКМ-мотор с голосовой катушкой для вибрационной микроскопической платформы

  • High Response Micro VCM Voice Coil Motor Actuator For Vibration Microscope Platform
  • High Response Micro VCM Voice Coil Motor Actuator For Vibration Microscope Platform
  • High Response Micro VCM Voice Coil Motor Actuator For Vibration Microscope Platform
Место происхождения фарфор, Сучжоу
Фирменное наименование SUPT MOTION
Сертификация ISO9001
Номер модели Серия VCAR
Количество мин заказа 2PCS
Цена $180
Упаковывая детали Индивидуальная упаковка и т. Д.
Время доставки 1-5 штук, 5 дней. >20 штук, подлежит переговорам
Условия оплаты T/T
Поставка способности На переговорах

Свяжитесь я бесплатно образцы и талоны.

WhatsAPP:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Тип линейный мотор катушки голоса Модель продукта VCAR0014-0250-00A
Пиковая сила 14N Максимальное напряжение 26.5В
Инсульт 25 мм Масса катушки (г) 35
Стоимость Низкий Защитите свойство Совершенно закрыто
Продолжительность жизни Длинный Положение Мини электрические двигатели
Выделить

Микро-ВКМ голосовой катушный двигатель

,

Микроскоп VCM голосовой катушной двигатель привода

,

Вибрационный VCM голосовой катушный двигатель
Оставьте сообщение
Характер продукции

Описание продукта:

Серия цилиндрических приводов VCAR составляет почти 80% рынка, они могут производить высокую силу с высокими скоростями ускорения. Пиковые силы варьируются от 0,7N до 3000N.длина их хода меньше 50 мм Приложения включают клапановые приводы"Z Axis pick and place", "Small accurate positive displacement metering pumps" и "Vibrators" и "Active Vibration Damping Systems" - как вибраторы, так и активные системы подавления вибраций.

Миниатюрный VCM-мотор звуковой катушки используется в широком спектре приложений на вибрирующих стадиях микроскопа.Моторы VCM-голосовой катушки идеально подходят для управления вибрацией и высокоточного позиционирования стадий микроскопа.
Основные применения для миниатюрных VCM-моторов голосовой катушки в вибрационных микроскопах:
Может использоваться в качестве модуля фокусировки для стадий микроскопа для достижения высокоточной регулировки фокусировки путем движения линзы или пробной стадии в направлении оптической оси.
Он может достичь контроля нанометрового смещения для удовлетворения строгих требований микроскопической визуализации.
Используя высокую динамическую производительность VCM, он может компенсировать небольшие вибрации пробной стадии в режиме реального времени для поддержания стабильности изображения.
Система обратной связи с закрытым контуром обеспечивает быструю реакцию и регулировку, значительно снижая влияние вибрации окружающей среды на качество микроскопической визуализации.
VCM может быть использован для управления этапом образца или линзой микроскопа для быстрого сканирования в горизонтальном или вертикальном направлении, что позволяет сшивать изображения с высоким разрешением или 3D-изображения.

Особенности:

Цилиндрический микроголосовой катушный двигатель.
Высокая реакция, высокое ускорение, низкая масса катушек.
Никакого эффекта, никакой истерезы.
Простая конструкция, легкий вес, высокая частота отклика, плавный ход.
Удар: 1 мм-60 мм.
Толчка: 0,5N-3000N.

Параметры продукта:

Модель продукта Пиковая сила
(N)		 Постоянная сила
при 25°C ((N)		 Общий удар
(мм)		 Максимальное напряжение
(V)		 Константа обратного ЭМП
(В/м/с)		 Масса катушки
(g)		 Диаметр статора (мм) Длина
(мм)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00А 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7

Применение:

Основное применение двигателя голосовой катушки:
1- полупроводниковая промышленность: проводка, резка, бурение, транспортные системы, сварка, роботика.

2.Работа с клапанами в полевых условиях:Типы измерительных клапанов, системы испытаний давления, химия пневматических клапанов

Система инъекции.
3Микромашинная промышленность: Системы питания, микробурение, прецизионная штамповка.
4Система вибрации: стол для вибрации, вибрационная платформа.
5Медицинская область: Система микроинъекций, респираторное оборудование, испытательное оборудование.
6.Авиационные технологии: Система управления полетом, система обратной связи пилотов.
7Коммерческое применение: Компьютерный охлаждающий насос с миниатюрной камерой Система фокусировки.

8Автоматическая промышленность: лазерное оборудование,диспенсер, испытательное оборудование, текстильные машины.
