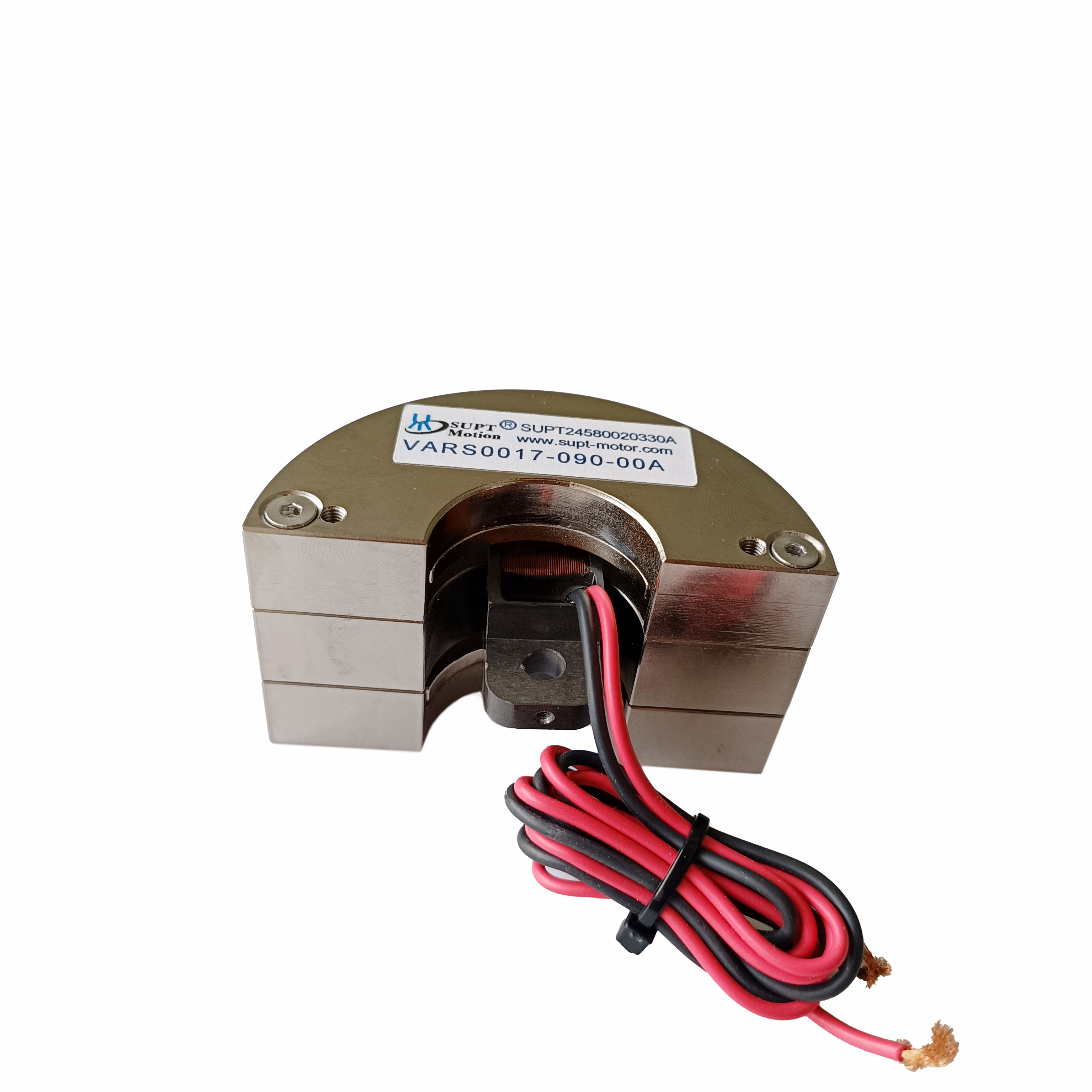

Высокоточный 90-градусный вращающийся голосовой катушный двигатель для сканирующих систем
| Место происхождения | фарфор, Сучжоу |
|---|---|
| Фирменное наименование | SUPT MOTION |
| Сертификация | ISO9001 |
| Номер модели | Серия VARS |
| Количество мин заказа | 2PCS |
| Цена | $149 |
| Упаковывая детали | Специализированная упаковка и т.д. |
| Время доставки | 1-5 штук, 5 дней. >20 штук, подлежит переговорам |
| Условия оплаты | T/T |
| Поставка способности | Подлежит переговорам |
Свяжитесь я бесплатно образцы и талоны.
WhatsAPP:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Гарантия | 3 месяца-1 год | Номер модели | VARS0017-090-00A |
|---|---|---|---|
| Скорость | Переменная скорость | Максимальный проезд ((мм) | 90° |
| Непрерывный крутящий момент | 0.1N-м | Максимальное напряжение | 11.1В |
| Пиковая тяга | 0.17Н-м | Размер | 70*41,5*39 мм |
| Тип движения | Роторный мотор | вес ((g) | 17,8 |
| Защитите свойство | Совершенно закрыто | ||
| Выделить | 90 градусный вращающийся двигатель голосовой катушки,высокоточный вращающийся двигатель для сканирования,двигатель с вращающейся голосовой катушкой с гарантией |
||
Характер продукции
Описание продукта:
Ротационный голосовой катушный двигатель - это своего рода приводное устройство, которое использует принцип электромагнитной индукции для преобразования электрической энергии непосредственно в линейное или угловое смещение,который широко используется в различных областях высокоточного управления позиционированием.
В сканирующих системах, которые включают лазерные сканеры, оптическое изображение, сканирование штрих-кодов, сканирующие микроскопы и т. д.; вращающиеся голосовые катушки обычно используются для привода рефлекторных линз или призмов,так что лазерный луч сканируется быстро и точно в соответствии с установленным маршрутом.
Например, в LIDAR и считывателях штрих-кодов вращающийся двигатель голосовой катушки заставляет линзу колебаться под небольшим углом на высокой скорости, чтобы реализовать сканирование в направлении X-Y.
В медицинском оборудовании для визуализации, таком как оптическая томография когерентности, можно использовать вращающиеся двигатели голосовой катушки для быстрого перемещения оптических компонентов для многослойной многоугольной визуализации.
В сканирующих микроскопах для управления положением головы зонда или ступени выборки используются вращающиеся двигатели голосовой катушки.реализация быстрого получения изображения или сигнала и улучшение скорости и разрешения изображения.
В оборудовании для печати и сканирования VCM используется для перемещения сканирующей головки или регулирования фокусировки объектива для точного высокоскоростного сканирования изображений или документов.
Особенности:
Ротационная голосовая катушка Моторизированные подкатушки легкие, короткое время отклика, высокая частота, высокая точность позиционирования.
Угол вращения: 1-100 градусов
Крутящий момент: 1-50 Н.м.
Широко используется в оптическом сканировании, позиционировании, фокусировке и т.д., в точном контроле поля быстрого зеркала.
Модульный дизайн, можно настроить.
Ротационный двигатель:
1.Удар:эффективный удар, используемый для расчета общего значения силы удара.
2Направление движения:Горизонтальная или вертикальная установка на 90 градусов.
3Тип движения: движение от точки к точке, регулярное взаимодействие (например, сканирование).
4. Профиль скорости:трапецидный профиль скорости; треугольный профиль скорости; синусоидный профиль скорости.
Параметры продукта:
| Модель продукта | Пиковый крутящий момент (N-m) |
Непрерывный крутящий момент при 25°C ((N-m) |
Общий удар (градус) |
Максимальное напряжение (V) |
Константа обратного ЭМП (В/м/с) |
Масса катушки ((g) | Длина (мм) |
Ширина (мм) |
Высота (мм) |

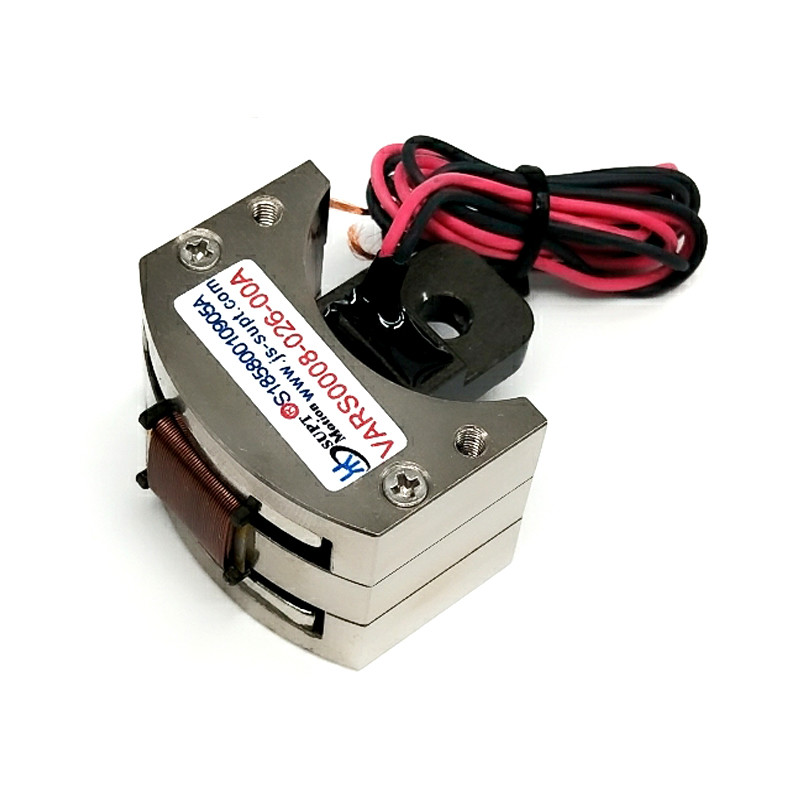

| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | 169 фунтов.6 | 169 фунтов.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¥240 | 78 |
Применение:
Основные применения вращающихся двигателей голосовой катушки:
1Полупроводниковая промышленность: проводка, резка, бурение, транспортные системы, сварка, робототехника.
2Микромеханическая промышленность: системы питания, микробурение, прецизионная штамповка.
3Авиационные технологии: системы управления полетом, системы обратной связи пилотов.
4Коммерческий сектор: компьютеризированные охлаждающие насосы, системы автоматической фокусировки для миниатюрных камер.
5Промышленность автоматизации: лазерное оборудование, диспенсеры, испытательное оборудование, текстильные машины.
