Модуль двигателя высокоускоренной голосовой катушки для применения в оптическом оборудовании

  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
Place of Origin China Suzhou
Фирменное наименование SUPT MOTION
Сертификация ISO9001,CCC.CE
Номер модели VCAR1351-0310-00A
Количество мин заказа ≥ 1
Цена $155
Packaging Details Carton Packaging etc
Время доставки 1-5 штук, 5 дней. >20 штук, подлежит переговорам
Payment Terms T/T
Supply Ability Interview

Свяжитесь я бесплатно образцы и талоны.

WhatsAPP:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Непрерывная сила ((N) 376,8 Максимальное перемещение (mm) 31
Протокол связи Модбус, Профибус, Профинет Рейтинг тока A 19,9
Скорость (оборотная часть) Высокоскоростной Напряжение 73,5 В
модульность Модульный дизайн Пиковая сила ((N) 1351
Выделить

двигатель высокоускоренной голосовой катушки

,

двигатель голосовой катушки для оптического оборудования

,

Модуль двигателя оптического оборудования
Оставьте сообщение
Характер продукции

Описание продукта:

Модули одноосевого голосового катушки предназначены для короткочасовых сервоприводов с закрытым циклом.С легкими движущимися частями и быстрой реакцией (уровень миллисекунд при ускорении до 20 Г), эти модули используют высокоточные алюминиевые базы для исключительной стабильности, позволяющие высокоскоростное колебательное движение.не требующие коммутационных устройствОни позволяют точно контролировать положение, скорость, ускорение и тягу.

Модули двигателя Voice Coil являются важными компонентами оптического оборудования, предлагающими высокоточное позиционирование, быструю реакцию и стабильное управление светом.Они подходят для различных оптических применений и играют центральную роль в повышении качества изображения и эффективности работы.

В камерах и видеооборудовании они питают модули автоматической фокусировки (AF) и оптической стабилизации изображения (OIS).Модули двигателя голосовой катушки обеспечивают быстрое смещение линзы на уровне микрометра для мгновенной точной фокусировки, компенсируя в режиме реального времени смещение линзы, вызванное трясками рукЭто значительно улучшает четкость изображения, особенно при телефотосъемке с смартфонами и профессиональной видеозаписи с помощью зеркальных камер.

В лазерном оборудовании они управляют лазерными гальванометрами или фокусирующими линзами.обеспечение точной соответствия траекторий лазера с траекториями обработки.

В микроскопах, проекторах и дисплеях они позволяют быстро позиционировать объектив и переключать объектив.Моторы голосовой катушки приводят к микрокоррекции объектива для коррекции смещения изображенияВ высококачественных модулях LCD-дисплея с подсветкой они контролируют диафрагму клапана света, чтобы достичь тонкой локальной модуляции яркости, повышая контрастность дисплея.





Особенности:

  • Наименование изделия: Моторные модули
  • Протокол связи: Modbus, Profibus, Profinet
  • Скорость ((RPM): высокая скорость
  • Эффективность: IE 1
  • Номинальный ток: 19,9 А
  • Тип: Модульная двигательная система


Технические параметры:

Модель продукта Пиковая сила
(N)		 Постоянная сила
при 25°C ((N)		 Общий удар
(мм)		 Максимальное напряжение
(V)		 Константа обратного ЭМП
(В/м/с)		 Масса катушки
(g)		 Диаметр статора (мм) Длина
(мм)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00А 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7
Модуль двигателя высокоускоренной голосовой катушки для применения в оптическом оборудовании 0

Применение:

Модули звуковой катушки компании SUPT MPTION стремятся к совершенству качества.и оптического оборудования.



Основное применение двигателя голосовой катушки:
1- полупроводниковая промышленность: проводка, резка, бурение, транспортные системы, сварка, робототехника.

2.Работа с клапанами в полевых условиях:Типы измерительных клапанов, системы испытаний давления, химия пневматических клапанов

Система инъекции.
3Микромашинная промышленность: Системы питания, микробурение, прецизионная штамповка.
4Система вибрации: стол для вибрации, вибрационная платформа.
5Медицинская область: Система микроинъекций, респираторное оборудование, испытательное оборудование.
6.Авиационные технологии: Система управления полетом, система обратной связи пилотов.
7Коммерческое применение: Компьютерный охлаждающий насос с миниатюрной камерой Система фокусировки.
8Автоматическая промышленность: лазерное оборудование,диспенсер, испытательное оборудование, текстильные машины.

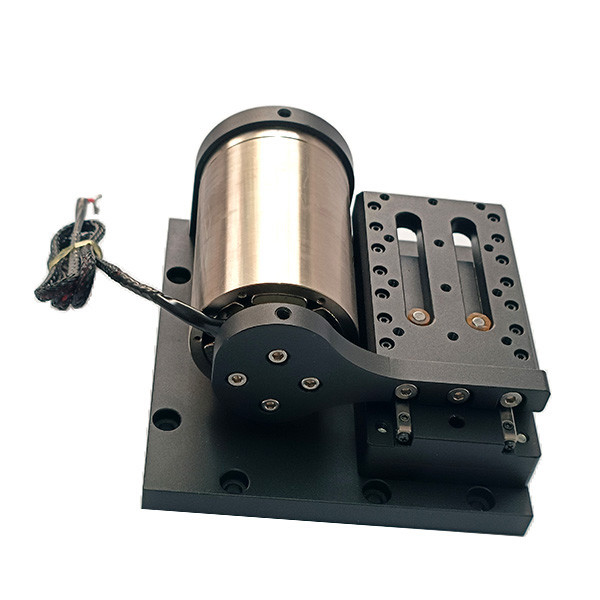

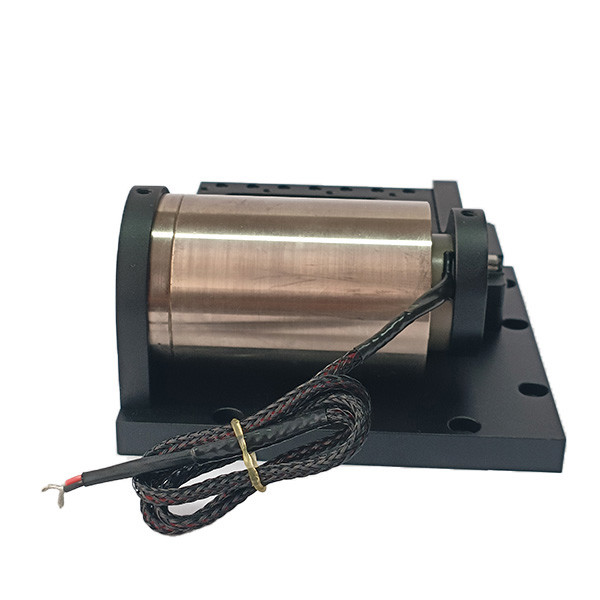

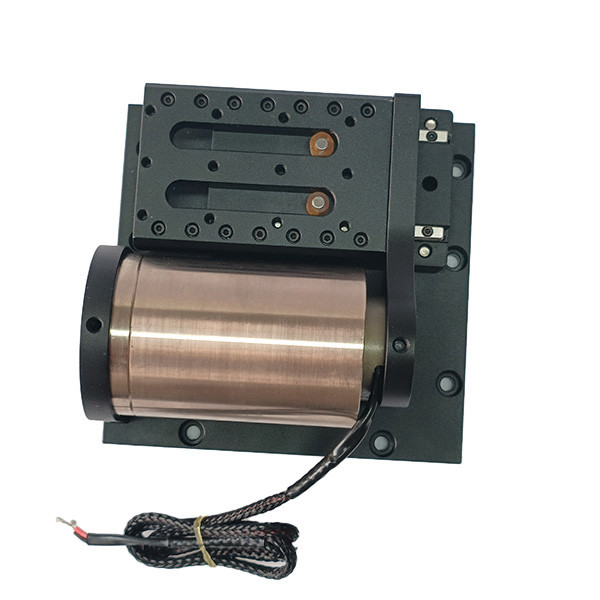

Модуль двигателя высокоускоренной голосовой катушки для применения в оптическом оборудовании 1Модуль двигателя высокоускоренной голосовой катушки для применения в оптическом оборудовании 2
