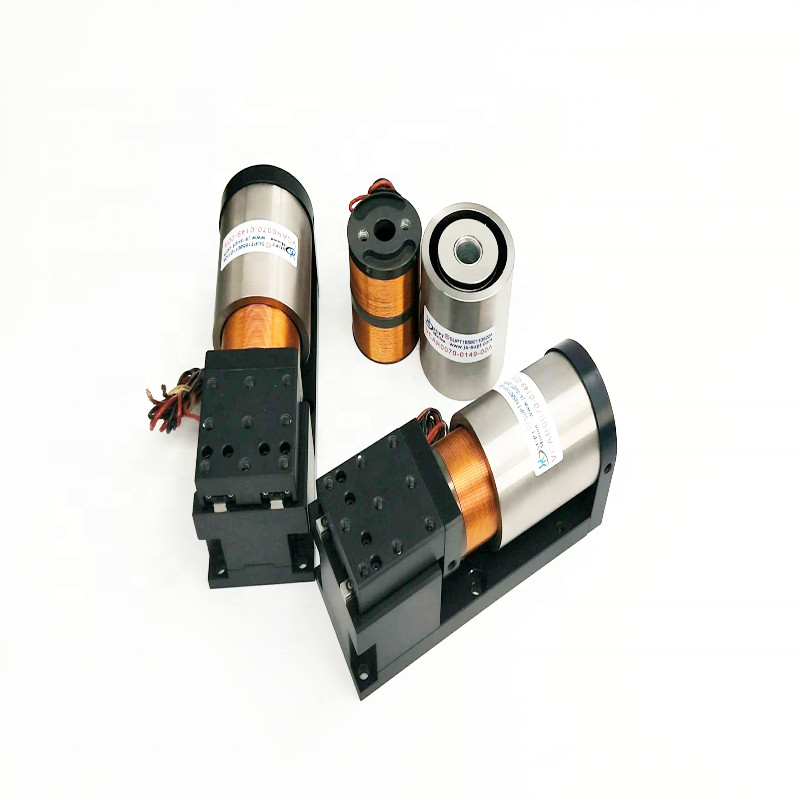

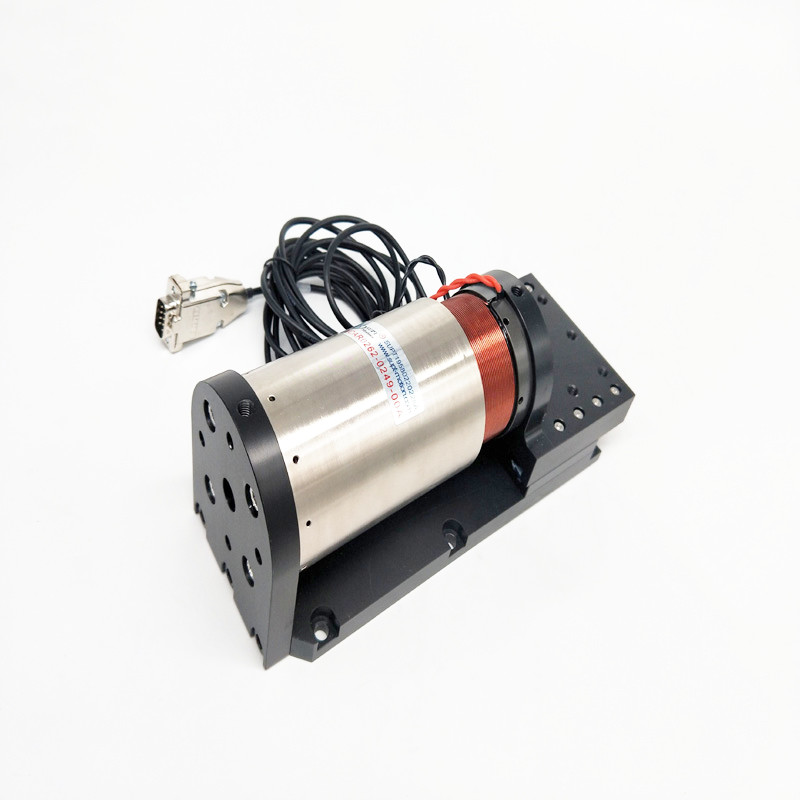

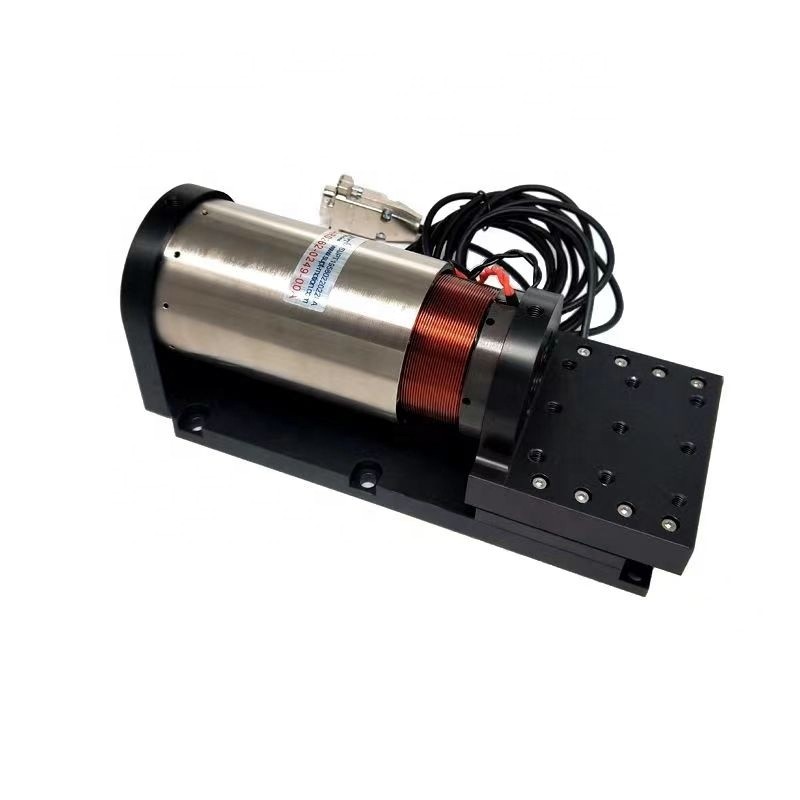

Модуль микровысокоскоростного голосового катушки для сканирования сфокусированного микроскопа

  • Micro High-Speed Voice Coil Motor Module For Microscope Focusing Scanning
  • Micro High-Speed Voice Coil Motor Module For Microscope Focusing Scanning
  • Micro High-Speed Voice Coil Motor Module For Microscope Focusing Scanning
Place of Origin China Suzhou
Фирменное наименование SUPT MOTION
Сертификация ISO9001,CCC.CE
Номер модели ВКАР0013-0249-00А
Minimum Order Quantity ≥2
Цена $121
Packaging Details Carton Packaging etc
Время доставки 1-5 штук, 5 дней. >20 штук, подлежит переговорам
Payment Terms T/T
Supply Ability Interview

Свяжитесь я бесплатно образцы и талоны.

WhatsAPP:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Скорость (оборотная часть) Высокоскоростной Строительство Постоянный магнит
Протокол связи Модбус, Профибус, Профинет Диапазон мощности 26 Вт
Использование ЛОДКА, БПЛА, 3D-печать, микроскоп, робот Номер СЕРИИ YET-YQDJ0021
Пиковая сила ((N) 13 Тип Микромотор
Выделить

высокоскоростной электромагнитный двигатель

,

модуль двигателя фокусировки микроскопа

,

модуль двигателя голосовой катушки сканирования
Оставьте сообщение
Характер продукции

Описание продукта:

Модули двигателя Voice Coil являются ключевыми компонентами в различных приложениях в нескольких отраслях промышленности.включая лодки (BOAT), тестирование ПКЖ, беспилотные летательные аппараты (БПЛА), 3D-печать, микроскопы и робототехнические системы.

Модули звуковой катушки SUPT MOTION в основном используются в микроскопах для критических процессов, требующих высокоскоростного и высокоточного линейного позиционирования, таких как автоматическое фокусирование и сканирование.

Во время трехмерной визуализации или долгосрочной визуализации живых клеток с помощью конфокальных микроскопов дрейф пробы и тепловые эффекты могут вызвать дрейф фокуса, что требует динамической компенсации в режиме реального времени.Моторы голосовой катушки имеют быструю скорость отклика, высокая точность позиционирования (достигается до уровня до микрона или даже нанометра), отсутствие механического трения и плавное движение,что делает их идеальными приводами для управления целями или точными этапами для фокусировки.

В технологиях быстрого сканирования необходимо выполнять быстрое сканирование в направлении оси Z при одновременном получении однокадровых изображений X-Y, что позволяет системе плавно выполнять свои задачи.



Особенности:

  • Наименование продукта: Моторные модули,моторный модуль голосовой катушки
  • Масса двигателя ((Кг): 5.6
  • Пиковая сила ((N): 13
  • Диапазон мощности: 26 Вт
  • Конструкция: Постоянный магнит
  • Использование: ЛОДКА, БПЛА, 3D-печать, микроскоп, робот


Технические параметры:

Модель продукта Пиковая сила
(N)		 Постоянная сила
при 25°C ((N)		 Общий удар
(мм)		 Максимальное напряжение
(V)		 Константа обратного ЭМП
(В/м/с)		 Масса катушки
(g)		 Диаметр статора (мм) Длина
(мм)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00А 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7
Модуль микровысокоскоростного голосового катушки для сканирования сфокусированного микроскопа 0

Применение:

Основное применение двигателя голосовой катушки:
1- полупроводниковая промышленность: проводка, резка, бурение, транспортные системы, сварка, робототехника.

2.Работа с клапанами в полевых условиях:Типы измерительных клапанов, системы испытаний давления, химия пневматических клапанов

Система инъекции.
3Микромашинная промышленность: Системы питания, микробурение, прецизионная штамповка.
4Система вибрации: стол для вибрации, вибрационная платформа.
5Медицинская область: Система микроинъекций, респираторное оборудование, испытательное оборудование.
6.Авиационные технологии: Система управления полетом, система обратной связи пилотов.
7Коммерческое применение: Компьютерный охлаждающий насос с миниатюрной камерой Система фокусировки.
8Автоматическая промышленность: лазерное оборудование,диспенсер, испытательное оборудование, текстильные машины.Модуль микровысокоскоростного голосового катушки для сканирования сфокусированного микроскопа 1Модуль микровысокоскоростного голосового катушки для сканирования сфокусированного микроскопа 2
