Высокоскоростной модуль электромагнитного двигателя для электронной промышленности

  • High-Speed Voice Coil Motor Module For The Electronics Manufacturing Industry
  • High-Speed Voice Coil Motor Module For The Electronics Manufacturing Industry
  • High-Speed Voice Coil Motor Module For The Electronics Manufacturing Industry
Place of Origin China Suzhou
Фирменное наименование SUPT MOTION
Сертификация ISO9001,CCC.CE
Номер модели ВКАР0087-0563-00А
Количество мин заказа ≥ 1
Цена $163
Packaging Details Carton Packaging etc
Время доставки 1-5 штук, 5 дней. >20 штук, подлежит переговорам
Payment Terms T/T
Supply Ability Interview

Свяжитесь я бесплатно образцы и талоны.

WhatsAPP:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Тип Модульная двигательная система Рейтинг тока 10.7 А
модульность Модульный дизайн Напряжение 63,4 В
Протокол связи Модбус, Профибус, Профинет Использование ЛОДКА, БПЛА, 3D-печать, микроскоп, робот, производство электроники
Эффективность IE 1 Строительство Постоянный магнит
Скорость (оборотная часть) Высокоскоростной
Выделить

высокоскоростной электромагнитный двигатель

,

модуль электромагнитного двигателя

,

модуль двигателя для производства электроники
Оставьте сообщение
Характер продукции

Описание продукта:

Модули двигателей с голосовой катушкой используются в сервоприложениях с замкнутым контуром и коротким ходом. Они имеют малую массу подвижной части и высокую скорость отклика (уровень миллисекунд, с ускорением до 20G). Основание прецизионно обработано из авиационного алюминия, что обеспечивает хорошую стабильность и позволяет выполнять высокоскоростное осциллирующее возвратно-поступательное движение. Они просты и надежны в управлении, не требуют реверсивного устройства, не требуют обслуживания и долговечны. Они могут выполнять точное управление положением, скоростью, ускорением и тягой. При соответствующей конфигурации энкодеров и направляющих точность позиционирования может достигать 0,1-5 мкм. Подходящие драйверы и контроллеры можно выбирать в зависимости от различных требований к движению и тяге. Структура платформы может быть обработана и настроена.
Универсальность модулей двигателей с голосовой катушкой делает их очень подходящими для использования во многих отраслях, таких как производство электроники, автомобилестроение и медицина.

В электронной промышленности модули двигателей с голосовой катушкой могут удовлетворить потребности сборки микрокомпонентов, высокоточной инспекции и высокоскоростного производства. Они также являются ключом к достижению точного производства электронных устройств, таких как упаковка микросхем, датчики и печатные платы.

При сборке микросенсоров, разъемов и других компонентов модули двигателей с голосовой катушкой приводят в действие механизмы прессования, обеспечивая постоянную и управляемую тягу (точность тяги ±2%), выполняя такие процессы, как обжим контактов и инкапсуляция корпуса. Это позволяет избежать повреждения компонентов, вызванного колебаниями тяги от традиционных двигателей, что делает их подходящими для производства миниатюрных электронных устройств, таких как мобильные телефоны и носимые устройства.



Особенности:

  • Название продукта: Модули двигателей, Модуль двигателя прямого привода, Платформа модуля двигателя с голосовой катушкой
  • Скорость (об/мин): Высокая скорость
  • Напряжение: 63,4 В
  • Пиковое усилие (Н): 87
  • Номер модели: VCAR0087-0563-00A
  • Конструкция: Постоянный магнит


Технические параметры:

Модель продукта Пиковое усилие
(Н)		 Непрерывное усилие
при 25℃ (Н)		 Общий ход
(мм)		 Максимальное напряжение
(В)		 Постоянная противоЭДС
(В/м/с)		 Вес катушки
(г)		 Диаметр статора (мм) Длина
(мм)
VCAR0001-0064-00A 0,88 0,28 6,4 6,9 0,29 3 9,5 17,7
VCAR0001-0010-00A 0,73 0,42 1 4,8 0,6 2,7 24 11,2
VCAR00025-0127-00A 2,55 0,81 12,7 11,6 0,77 6,6 12,7 24
VCAR0006-0039-00A 6,2 1,9 3,9 6,6 1,12 7,9 20 17,2
VCAR0006-0050-00A 6,2 2,6 5 15,7 3,57 8,2 25 18,2
VCAR0007-0040-00A 7,2 2,4 4 7,5 1,88 7 14,2 23
VCAR0007-0064-00A 7,8 2,5 6,4 9,9 1,5 7,2 19,1 23,8
VCAR0007-0127-00A 7,1 2,3 12,7 12,8 1,6 11,4 19,1 27
VCAR0011-0050-00A 11,4 2,1 5 11,8 3 11,2 24 17,2
VCAR0011-0100-00A 10,5 2,9 10 43,8 3,5 20 31 26,8
VCAR0013-0030-00A 13 3,5 3 16 3,5 12 25 21
VCAR0013-0072-00A 13 4,2 7,2 26,6 5,72 16,2 26,2 24,7
VCAR0014-0250-00A 14 4,5 25 26,5 3,9 35 25,4 44,2
VCAR0015-0062-00A 15 6,5 6,2 26,2 9,75 14,8 33 25,6
VCAR0022-0098-00A 22 6,6 9,8 24,7 5,8 20 34,1 35
VCAR0022-0448-00A 22 11,4 44,8 14,3 4 52 48 75,7
VCAR0025-0630-00A 25,3 8 63 50,6 5 68 31,8 83,1
VCAR0030-0150-00A 29,4 4,73 15 40,5 7,4 27 30 31
VCAR0032-0050-00A 32 8,9 5 29,3 7,1 48 40 41,7
VCAR0033-0099-00A 33 8 9,9 24,3 5,87 23,5 36 26,7
VCAR0033-0224-00A 33 13,5 22,4 26,7 6,8 69 58 72
VCAR0035-0090-00A 35 11 9 26,4 9 33 25,4 44,3
VCAR0035-0105-00A 35 15,6 10,5 11,9 5 91 50 67
VCAR0044-0040-00A 44 16,3 4 18,3 8,9 46,5 53 21,2
VCAR0044-0059-00A 44,1 17,7 5,9 14,3 8 43 46 22
VCAR0044-0075-00A 44 13,7 7,5 16,8 7,6 38,6 31,1 35,9
VCAR0044-0249-00A 44 11,7 24,9 44,9 8,88 65,9 38,1 51,3
VCAR0070-0149-00A 70 27,3 14,9 26,9 17,7 79 43 53,7
VCAR0075-0200-00A 75 30 20 26,2 15,2 65 70 38,7
VCAR0080-0129-00A 80 35 12,9 27,7 18 149 49 53,8
VCAR0087-0062-00A 87 21,67 6,2 34,5 12,7 45,2 43,1 34,9
VCAR0087-0563-00A 87 17,5 56,3 63,4 8,1 177 72 110
VCAR0105-0164-00A 105 35,4 16,1 20,1 11,5 150 60,4 40,4
VCAR0110-0380-00A 110 37,4 38 23,2 9 150 60,4 60,4
VCAR0113-0089-00A 113 35 8,9 31 17,5 125 73 27,5
VCAR0115-0065-00A 115 30,1 6,5 35 17,3 52 40 58
VCAR0130-0310-00A 130 40 31 30,4 20,5 280 75,6 56,5
VCAR0140-0150-00A 140 42,2 15 33,4 26,6 80 53 53,7
VCAR0210-0254-00A 210 66,2 25,4 56,6 28 230 43,7 111,8
VCAR0262-0112-00A 262 111 11,2 35,1 41 285 71 64
VCAR0262-0249-00A 262 112 24,9 28,2 26 785 66 109,1
VCAR0294-0498-00A 294 56,8 49,8 114 24,5 685 93 136,9
VCAR0436-0187-00A 436 147,6 18,7 40,7 40,7 648 80,4 91
VCAR0436-0250-00A 436 167 25 31,6 37,2 775 78,4 110
VCAR0436-0373-00A 436 142,6 37,3 38 29,8 1050 76 163
VCAR0980-0249-00A 980 605 24,9 41,5 104 1426 126 134,5
VCAR1351-0310-00A 1351 376,8 31 73,5 68 1071 110 143,7

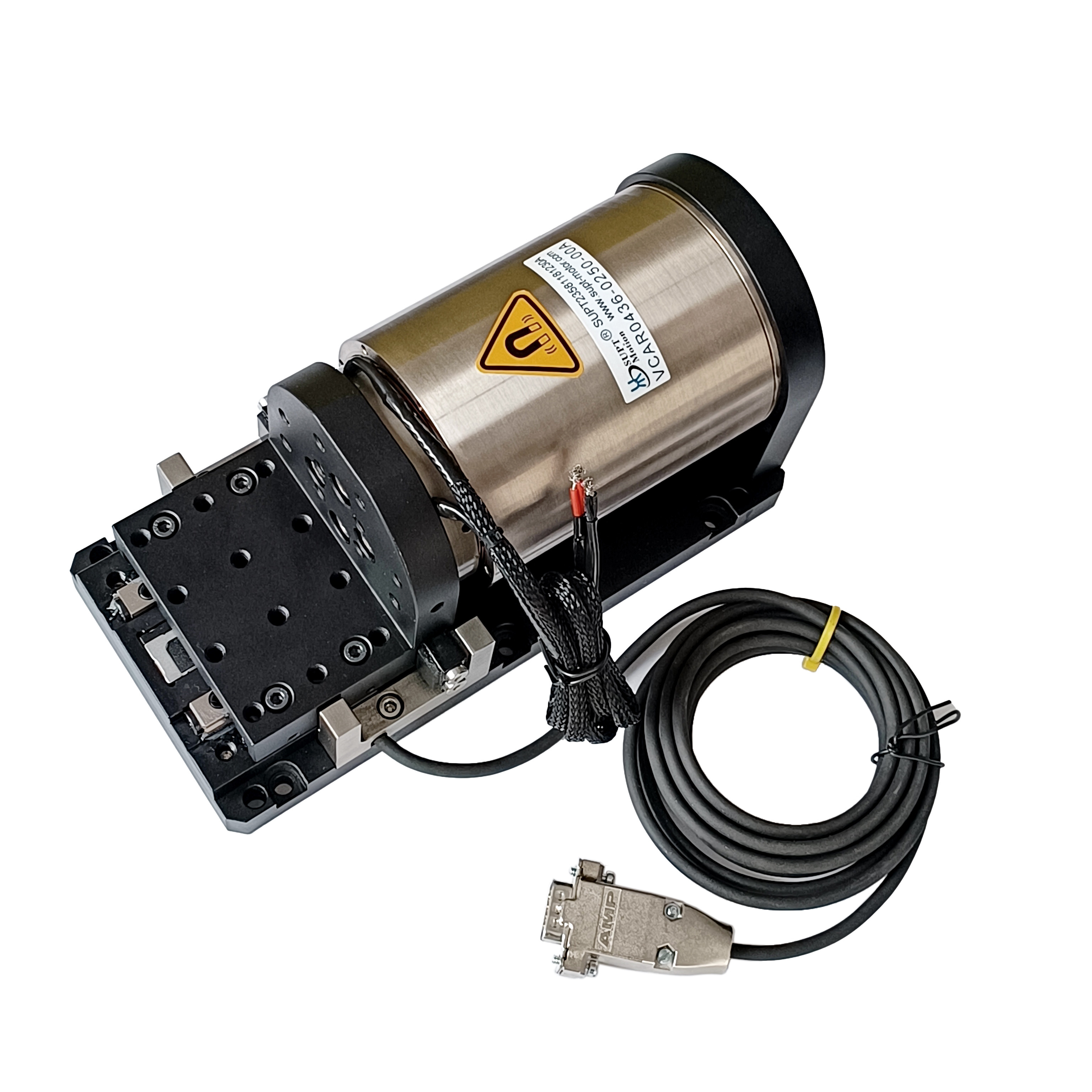

Высокоскоростной модуль электромагнитного двигателя для электронной промышленности 0

Применения:

Основные области применения модулей двигателей с голосовой катушкой сосредоточены вокруг требований управления движением для высокой точности, высокой скорости отклика и короткого хода, охватывая несколько высокоточных отраслей, таких как медицинское обслуживание, производство электроники, 3D-печать и оптика.

Основное применение двигателя с голосовой катушкой:
1. Полупроводниковая промышленность: проводка, резка, сверление, транспортные системы, сварка, робототехника.

2. Работа клапанов в поле: Тип дозирующих клапанов, системы испытания давления, пневматическая химия клапанов

инжекционная система.
3. Микромашинная промышленность: Системы подачи, микросверление, прецизионная штамповка.
4. Вибрационная система: Вибростол, виброплатформа.
5. Медицинская область: Система микроинъекций, дыхательное оборудование, испытательное оборудование.
6. Авиационная техника: Система управления полетом, система обратной связи пилота.
7. Коммерческое использование: Компьютерный охлаждающий насос, миниатюрная камера, система автоматической фокусировки. 8. Автоматизированная промышленность: Лазерное оборудование
, дозатор, испытательное оборудование, текстильное оборудование.

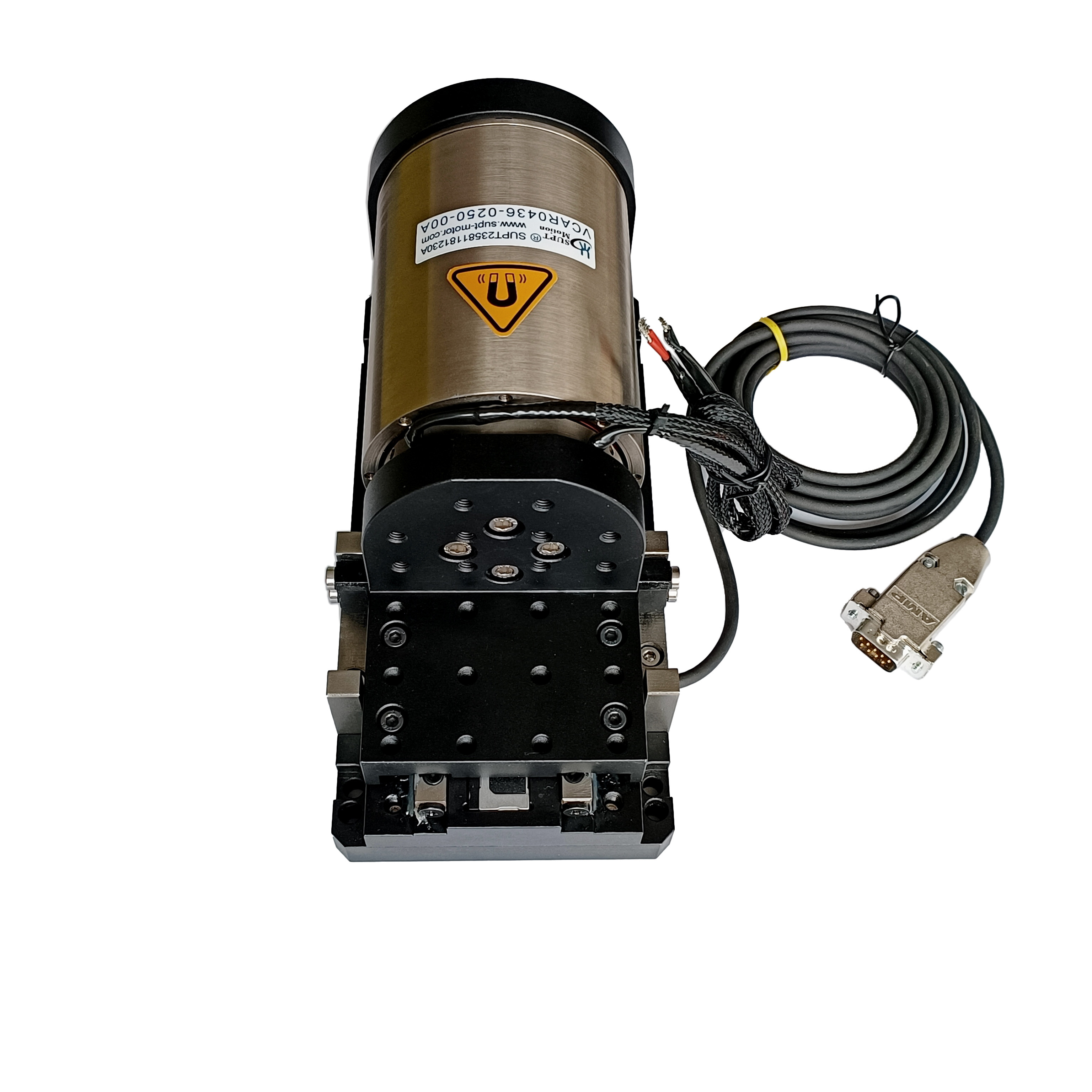

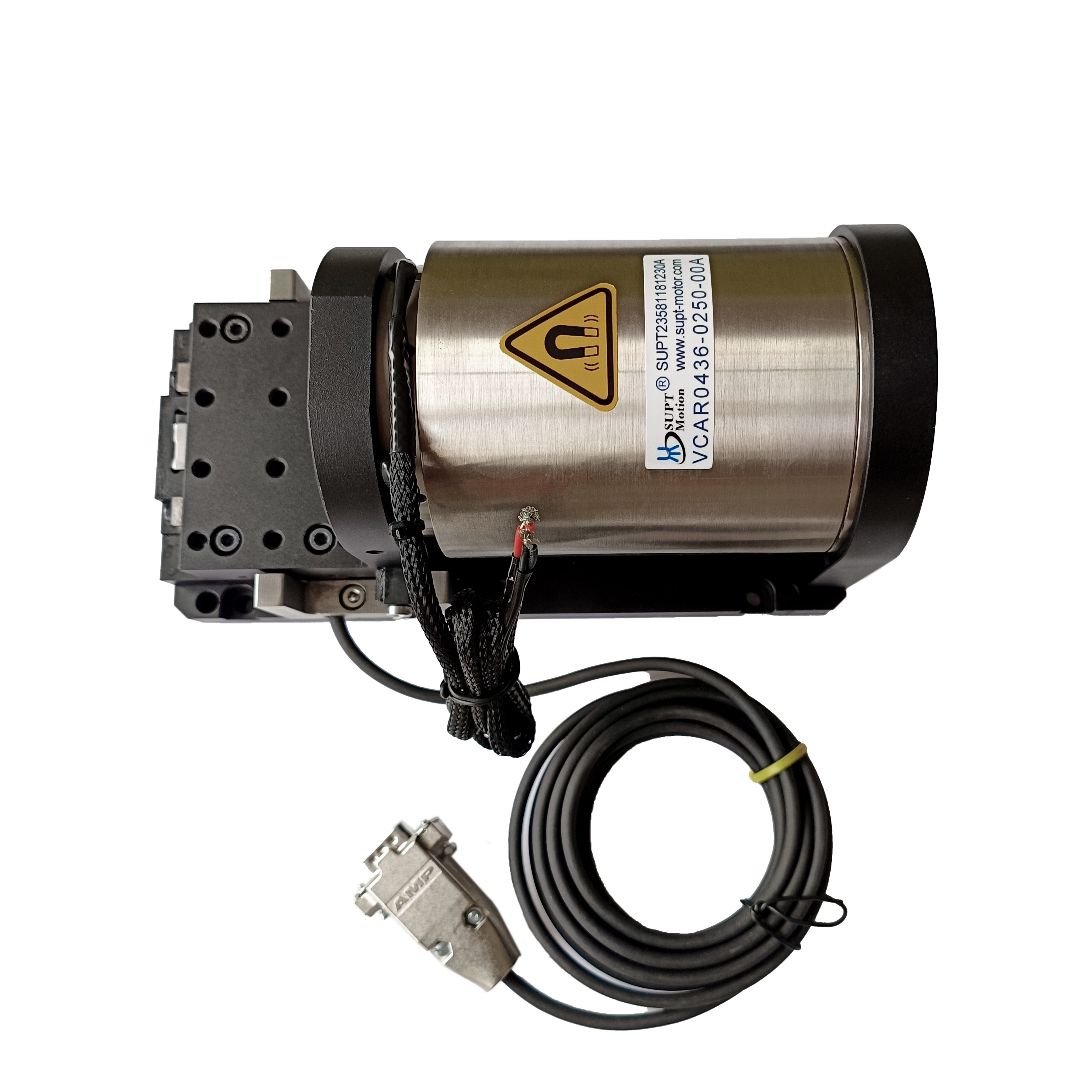

Высокоскоростной модуль электромагнитного двигателя для электронной промышленности 1Высокоскоростной модуль электромагнитного двигателя для электронной промышленности 2
