Мотор высокоскоростной микро-ВКМ-голосовой катушки для оптических систем 3D-инспекции

  • High Speed Micro VCM Voice Coil Motor For 3D Inspection Optical Systems
  • High Speed Micro VCM Voice Coil Motor For 3D Inspection Optical Systems
  • High Speed Micro VCM Voice Coil Motor For 3D Inspection Optical Systems
  • High Speed Micro VCM Voice Coil Motor For 3D Inspection Optical Systems
Место происхождения фарфор, Сучжоу
Фирменное наименование SUPT MOTION
Сертификация CE,3C, ISO9001
Номер модели Серия VCAR
Количество мин заказа 1 шт.
Цена $111-$200
Упаковывая детали Специализированная упаковка и т.д.
Время доставки 1-5 штук, 5 дней. >20 штук, подлежит переговорам
Условия оплаты Т/Т
Поставка способности быть предметом переговоров

Свяжитесь я бесплатно образцы и талоны.

WhatsAPP:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Общий ход 4 мм Модель VCAR0044-0040-00A
Пиковая сила 44N Масса 46,5 г
Приложение Автоматический продукт Цвет Серебро/черный
Непрерывная сила ((N) 16,3 Коммутация Щетка
Защитить функцию Полностью прилагается Использовать Медицинская, полупроводниковая, аэрокосмическая промышленность, прецизионные измерительные приборы,
Тип Микромотор
Выделить

Высокоскоростной VCM-мотор для 3D-инспекции

,

Оптические системы микроголосовой катушки двигателя

,

ВКМ-мотор с высокими скоростями
Оставьте сообщение
Характер продукции

Описание продукта:

Моторы голосовой катушки, характеризующиеся высоким ускорением, высокой точностью, быстрым реагированием, высокой скоростью и ограниченным движением.Мотор голосовой катушки SUPTMOTION модели VCAR0044-0040-00A имеет диапазон движения 4 ммОни позволяют сверхвысокоточное позиционирование в 3D-инспекционных системах, а их основная функция заключается в достижении кратковременного, быстрого и точного смещения.Это гарантирует, что оптические системы эффективно захватывают высококачественную 3D информацию.

Моторы голосовой катушки обычно используются в оптических системах 3D-инспекции для фокусировки микроскопов, интерферометров белого света и плоского сканирования.Управление замкнутым циклом двигателя постоянно контролирует изменения четкости изображения, динамически регулирующий ток привода, пока он не стабилизируется на оптимальной фокусной плоскости. Его точное смещение позволяет нанометровое вертикальное движение объектива по оси Z,позволяет быстрое автофокусирование.

В интерферометрах с белым светом модуль интерферометра устанавливается на высокоточную сцену, управляемую голосовым катушным двигателем.Это заставляет весь модуль интерферометра двигаться вертикально вдоль оси Z, что позволяет однородно и точно сканировать диапазон высоты измеряемого объекта.и высокое разрешение движения голосовой катушки двигателя определяет точность измерений трехмерной топографии.

Особенности:

Особенности голосовых катушек:
Высокая скорость реагирования, высокое ускорение, высокая скорость, низкая масса катушки. Никакого эффекта, нулевой истерез.
Простая структура, легкий вес, высокочастотный ответ, плавная работа.
Инсульт1 мм-63 мм.
Притяжение: 0,7N-3000N.

Тип:Цилиндрический двигатель голосовой катушки,мотор микро голосовой катушки.Мотор VCM голосовой катушки

Параметры продукта:

Модель продукта Пиковая сила
(N)		 Постоянная сила
при 25°C ((N)		 Общий удар
(мм)		 Максимальное напряжение
(V)		 Константа обратного ЭМП
(В/м/с)		 Масса катушки
(g)		 Диаметр статора (мм) Длина
(мм)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00А 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7

Применение:

Приложения для двигателя голосовой катушки:

Моторы голосовой катушки в основном используются в медицинской, полупроводниковой, аэрокосмической, автомобильной и других областях, включая приводы клапанов, небольшие точные заменяющие измерительные приборы,вибрационные платформыРынок в основном ориентирован на медицинскую, полупроводниковую, аэрокосмическую и автоматическую промышленность.
1Полупроводниковая промышленность: проводка, резка, бурение, транспортировка, сварка, робототехника.
2Полевые клапаны: Пневматические клапаны для измерения клапанов, системы испытания давления, системы химического впрыска.
3Микромеханическая промышленность: системы питания, микробурение, прецизионная штамповка.
4Вибрационные системы: вибрационные столы, вибрационные платформы.
5Медицинская область: системы микроинъекции, респираторное оборудование, диагностические приборы.

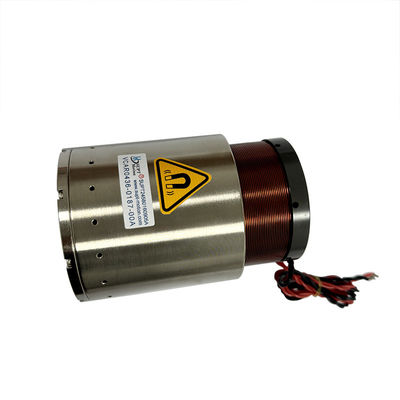

Мотор высокоскоростной микро-ВКМ-голосовой катушки для оптических систем 3D-инспекции 0

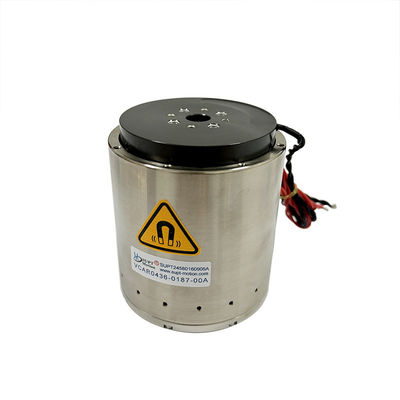

Мотор высокоскоростной микро-ВКМ-голосовой катушки для оптических систем 3D-инспекции 1
