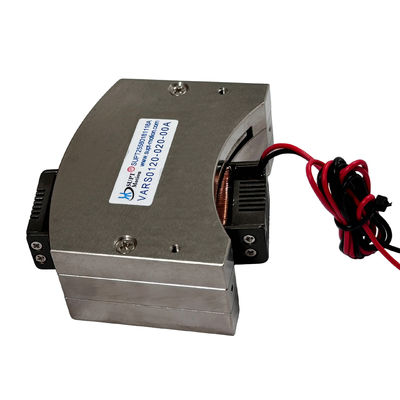

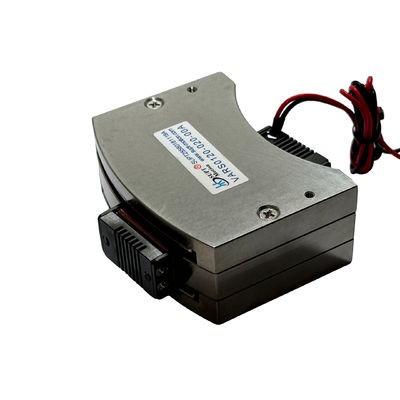

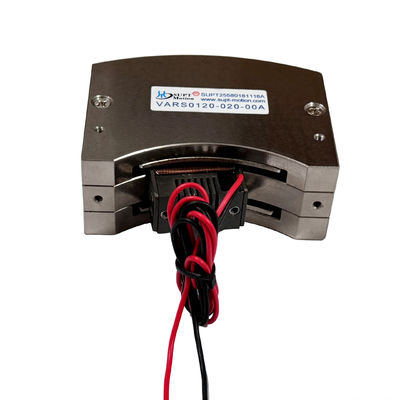

Высокоточный роторный двигатель с голосовой катушкой для оборудования инспекции полупроводниковых пластин

  • High-Precision Rotary Voice Coil Motor For Semiconductor Wafer Inspection Equipment
  • High-Precision Rotary Voice Coil Motor For Semiconductor Wafer Inspection Equipment
  • High-Precision Rotary Voice Coil Motor For Semiconductor Wafer Inspection Equipment
Место происхождения фарфор, Сучжоу
Фирменное наименование SUPT MOTION
Сертификация ISO9001-2000
Номер модели Серия VARS
Количество мин заказа 1 шт.
Цена $102-$210
Упаковывая детали Коробка упаковывая etc.
Время доставки 1-5 штук, 5 дней. >20 штук, подлежит переговорам
Условия оплаты Т/Т
Поставка способности Возможен торг

Свяжитесь я бесплатно образцы и талоны.

WhatsAPP:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Масса 65 г Длина 81 мм
Напряжение 8,4 В. Модель продукта VARS0120-020-00A
Пиковая сила 1,2 Нм Общий ход 20 °
Тип Микромотор Материал корпуса Алюминий
Тип движения Роторный
Вы можете отметить нужные вам продукты и связаться с нами на доске объявлений.
Модель Цена
VARS0022-0032-00B 210 долларов
VARS0048-0030-00A 175 долларов.
VARS0706-0014-00A 150 долларов
Оставьте сообщение
Модель Цена
Характер продукции
Описание продукта:
Высокоточный вакуумный радиационно-стойкий роторный двигатель с голосовой катушкой, специально разработанный для жестких условий инспекции полупроводниковых пластин, может стабильно работать в вакууме 10⁻⁶ Па и при сильном излучении. Двигатель использует специальные радиационно-стойкие изоляционные материалы, обмотки не содержат органических летучих веществ, чтобы избежать загрязнения поверхности пластины. Он поддерживает непрерывное вращение под разными углами и точное позиционирование по углу, используется для привода инспекционных зондов для регулировки ориентации. Бесконтактная вращающаяся конструкция обеспечивает отсутствие износа и образования частиц, что соответствует требованиям чистоты полупроводниковой промышленности. Выходной крутящий момент плавный, точность позиционирования достигает ±0,08°, а скорость отклика высокая, что делает его подходящим для инспекции дефектов пластин, измерения размеров и другого оборудования для повышения эффективности инспекции и точности данных, поддерживая автоматизацию производственных линий полупроводников.




Особенности:

  • Название продукта: Роторный двигатель с голосовой катушкой
  • Вес: 65 г
  • Размер: 81*73,4*32 мм
  • Название: Роторный двигатель с голосовой катушкой
  • Ход: 20°
  • Срок службы: 10000 ч
  • Уровень вакуума: 10⁻⁶ Па
  • Радиационная стойкость: ≥10⁵ Гр
  • Точность позиционирования: ±0,08°
  • Диапазон крутящего момента: 1,2 Н·м
  • Скорость вращения: 100-800 об/мин
  • Степень защиты: IP67 (вакуумное уплотнение)
  • Особая функция: Изогнутый двигатель с голосовой катушкой, вращающийся VCM, роторный двигатель с голосовой катушкой

Технические параметры:

Параметры Детали
Тип Роторный двигатель с голосовой катушкой (Роторный VCM, Роторный привод с голосовой катушкой)
Гарантия 1 год
Ход 20°
Пиковый крутящий момент 1,2 Н·м
Шум Низкий
Размер 81*73,4*32 мм
Длина 81 мм
Скорость Высокая
Вес 65 г
Напряжение 8,4 В
Модель продукта
Пиковый крутящий момент
(Н·м)		 Непрерывный крутящий момент
при 25℃ (Н·м)		 Общий ход
градусы
(градусы)		 Максимальное напряжение
(В)		 Константа противоЭДС
(В/м/с)		 Вес катушки (г) Длина
(мм)		 Ширина
(мм)		 Высота
(мм)
VARS0008-026-00A 0,08 0,05 26 6,4 0,05 11,7 35 39,8 36,1
VARS0017-090-00A 0,17 0,1 90 11,1 0,1 17,8 70 41,5 39
VARS0022-032-00A 0,22 0,12 32 15,5 0,16 21,5 60 60 36
VARS0042-040-00A 0,42 0,38 40 3,5 0,12 38 82 53,6 30,3
VARS0077-020-00A 0,77 0,63 20 6,7 0,24 66 75 50 30
VARS0084-030-00A 0,84 0,6 30 6,3 0,2 50,4 75 48,9 30,6
VARS0120-020-00A 1,2 0,5 20 8,4 0,67 65 81 73,4 32
VARS0350-060-00A 3,5 1,6 60 26,3 0,4 350 ⌀169,6 ⌀169,6 63
VARS0706-014-00A 7,1 2,1 14 52,4 1,03 225,5 115 65 54,5
VARS4520-030-00A 45,2 19 30 71,5 4,3 1350 ⌀240   78

Применение:

В процессах инспекции дефектов пластин и упаковки микросхем роторные двигатели с голосовой катушкой, с точностью углового позиционирования в пределах ±0,1°, приводят инспекционные зонды для выполнения высокочастотного вращательного сканирования с малой амплитудой по поверхности пластины. Его конструкция без механических передаточных структур исключает ошибки люфта, а в сочетании со скоростью отклика на уровне миллисекунд, он может точно захватывать мелкие детали схемы микросхем, достигая обнаружения дефектов на наноуровне и обеспечивая основную поддержку для контроля выхода продукции в производстве полупроводников.
