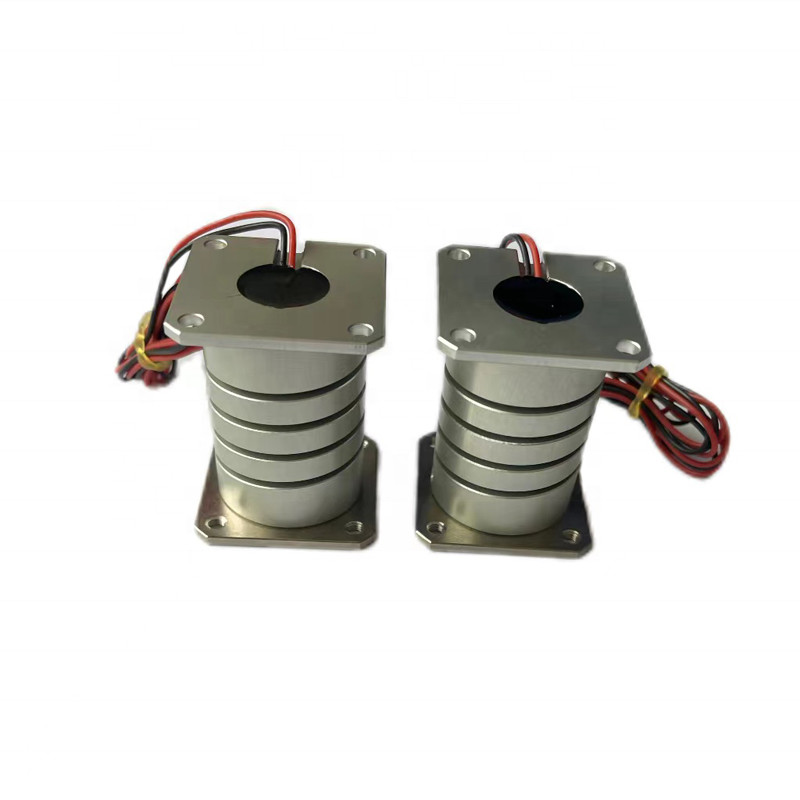

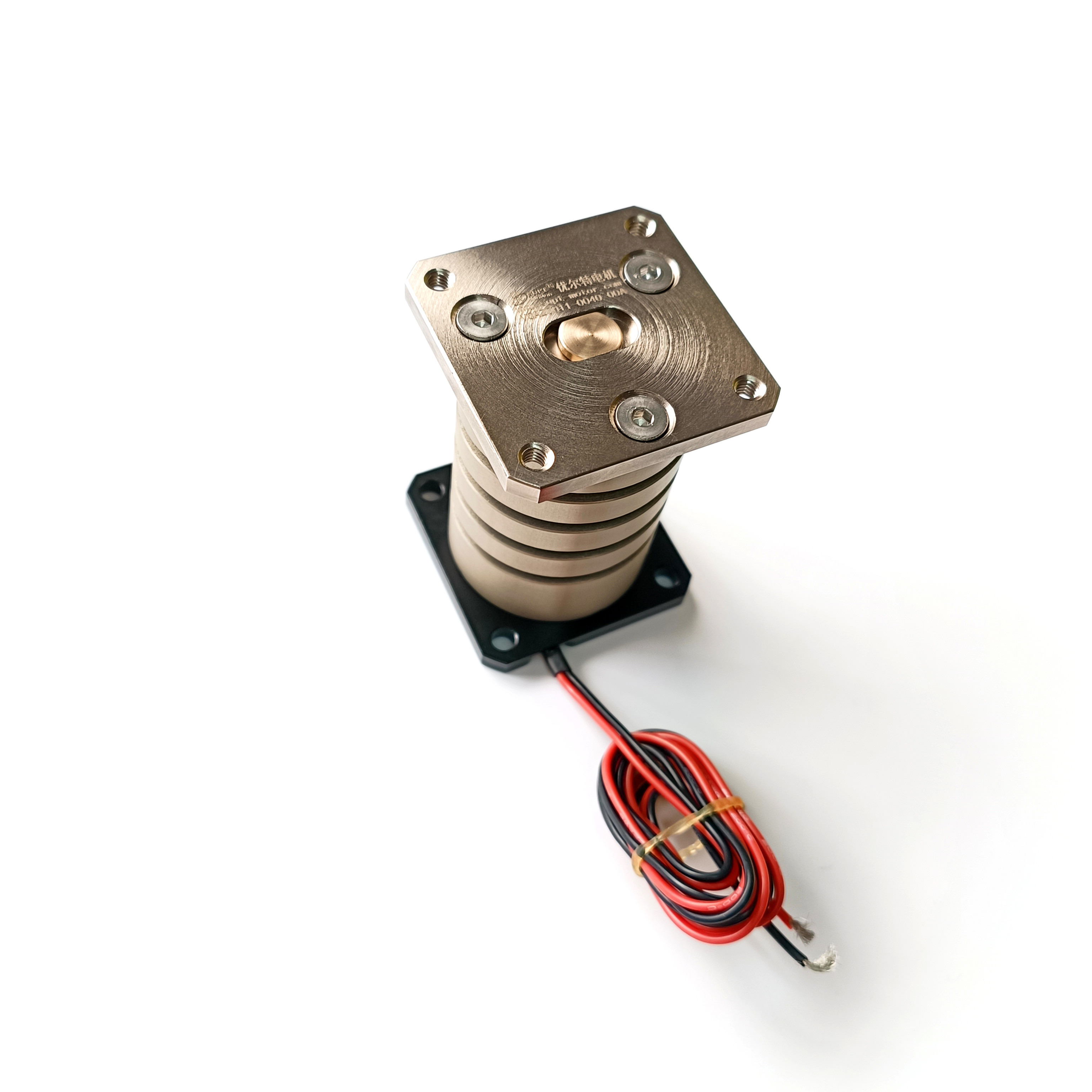

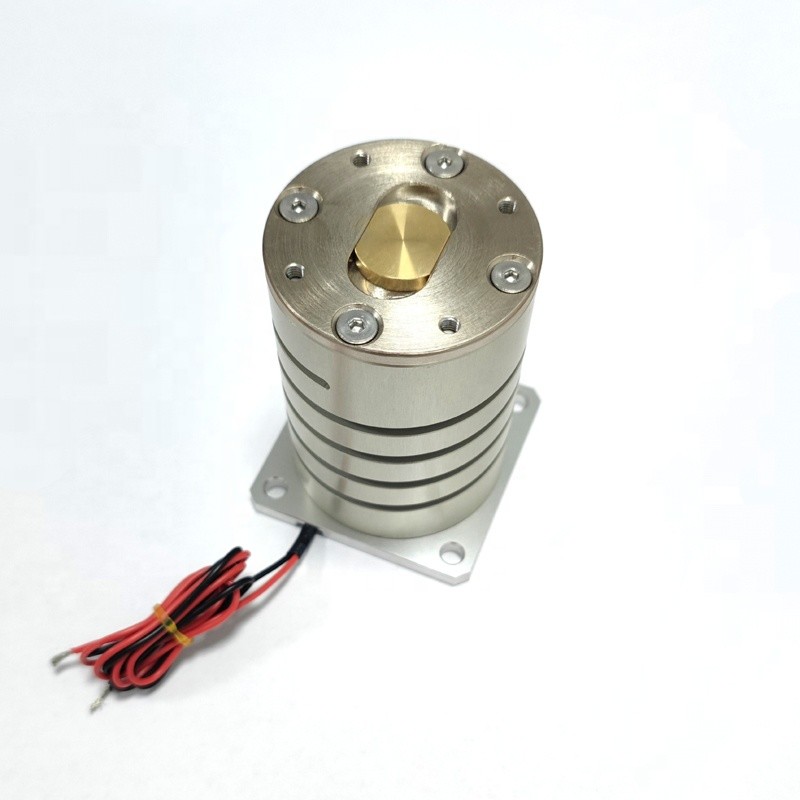

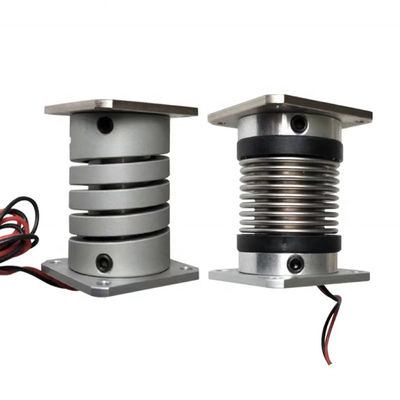

Высокоскоростные высокоточные вибрационные моторы для полупроводникового оборудования
| Место происхождения | Китай,Сучжоу |
|---|---|
| Фирменное наименование | SUPT MOTION |
| Сертификация | ISO9001-2000 |
| Номер модели | Серия VCAZ |
| Количество мин заказа | 3pcs |
| Цена | $124 |
| Упаковывая детали | Индивидуальная упаковка и т. д. |
| Время доставки | 1-5 шт., 5 дней. >20шт, по договоренности |
| Условия оплаты | Т/Т |
| Поставка способности | Для переговоров |
Подробная информация о продукте
| Тип двигателя | Вибрационные двигатели | Пиковая сила | 10N |
|---|---|---|---|
| Модельные спецификации | VCZA0010-0020-00A | Сертификаты | ИСО9001 |
| Стартовый ток | 1,6 мА | Номинальное напряжение | 14,8 В |
| Амплитуда вибрации | 0,5 мм | Точность позиционирования | ± 1 мкм |
| Гладить | 5-50 мм | Максимальная скорость | 2 м/с |
Характер продукции
Описание продукта:
Звуковая катушка SUPTMOTION серии VCAZ - это высокопроизводительный осевой линейный двигатель, разработанный для применений, требующих высокой точности, быстрой реакции и компактной интеграции. Основанная на передовой технологии электромагнитного привода, серия VCAZ обеспечивает прямое линейное движение без механических передаточных компонентов, гарантируя исключительную точность позиционирования и плавную динамическую работу.
Благодаря высокочастотной характеристике, высокой скорости, малому размеру и длительному сроку службы, привод серии VCAZ идеально подходит для систем прецизионной автоматизации, оборудования для лазерной обработки, производства полупроводников, оптического выравнивания и высокоскоростных инспекционных платформ.
Звуковая катушка SUPTMOTION серии VCAZ с высокой точностью позиционирования разработана для передового полупроводникового оборудования, требующего сверхточного позиционирования и быстрой динамической реакции. Благодаря осевой электромагнитной структуре с прямым приводом, этот привод обеспечивает плавное движение, высокую точность и нулевой люфт.
Благодаря высокочастотной характеристике, компактным размерам и длительному сроку службы, серия VCAZ идеально подходит для систем позиционирования пластин, инспекционных платформ для полупроводников и микропозиционных столов.
Особенности:
Сверхвысокая точность позиционирования
Высокая динамическая реакция для прецизионного движения
Компактная и легкая конструкция
Система прямого привода с нулевым люфтом
Длительный срок службы с минимальным обслуживанием
Плавное и стабильное управление движением
Подходит для чистых помещений
Параметры продукта:
| Номер модели | VCAZ0010-0020-00A | |||
| Параметры катушки | Допуск | Символ | Значение | Единица измерения |
| DCR | ±10% | R | 9.5 | Ω |
| Пиковое напряжение | стандартное значение | Vp | 14.8 | V |
| Максимальный ток | стандартное значение | Ip | 1.6 | A |
| Силовой коэффициент | ±7.5% | KF | 2.7 | N/A |
| Коэффициент противо-ЭДС | стандартное значение | KD | 2.7 | V/M/Sec |
| Индуктивность | ±30% | L | 0.37 | mH |
| Параметры привода | Символ | Значение | Единица измерения | |
| Пиковая сила | Fp | 4.2 | N | |
| Непрерывная сила при заторможенном роторе | Fc | 2.2 | N | |
| Коэффициент привода | Ka | 0.87 | N//W | |
| Электрическая постоянная времени | Te | 0.04 | milli-sec | |
| Pmax | Pp | 24 | W | |
| Ход | S | 1.5 | mm | |
| Зазор с каждой стороны катушки | CL | 0.8 | mm | |
| Тепловое сопротивление | Oth | 20 | ℃/W | |
| Максимальная допустимая температура катушки | Tmax | 150 | ℃ | |
| Вес катушки | WTc | 13 | g | |
| Вес магнитного материала | WTE | 56 | g | |
| Вес привода | WTa | 69 | g | |
Применение:
Звуковая катушка SUPTMOTION серии VCAZ широко используется в высокоточных и высокоскоростных системах автоматизации, включая:
Оборудование для лазерной обработки
Управление осью Z в головке лазерной резки
Системы лазерной фокусировки
Оборудование для лазерной маркировки и гравировки
Производство полупроводников
Системы позиционирования пластин
Оборудование для прецизионного выравнивания
Системы инспекции и обработки чипов
Оптические и фотонные системы
