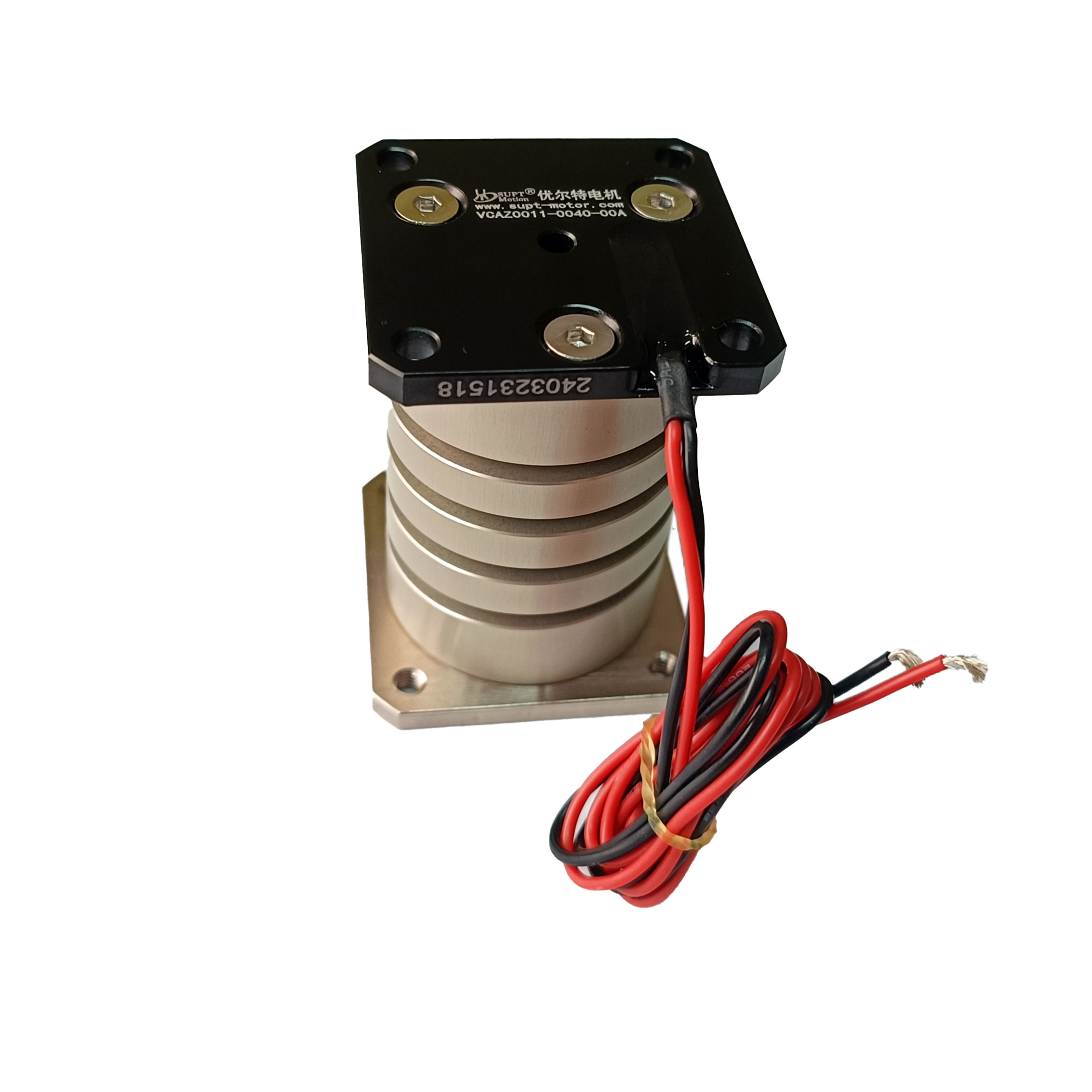

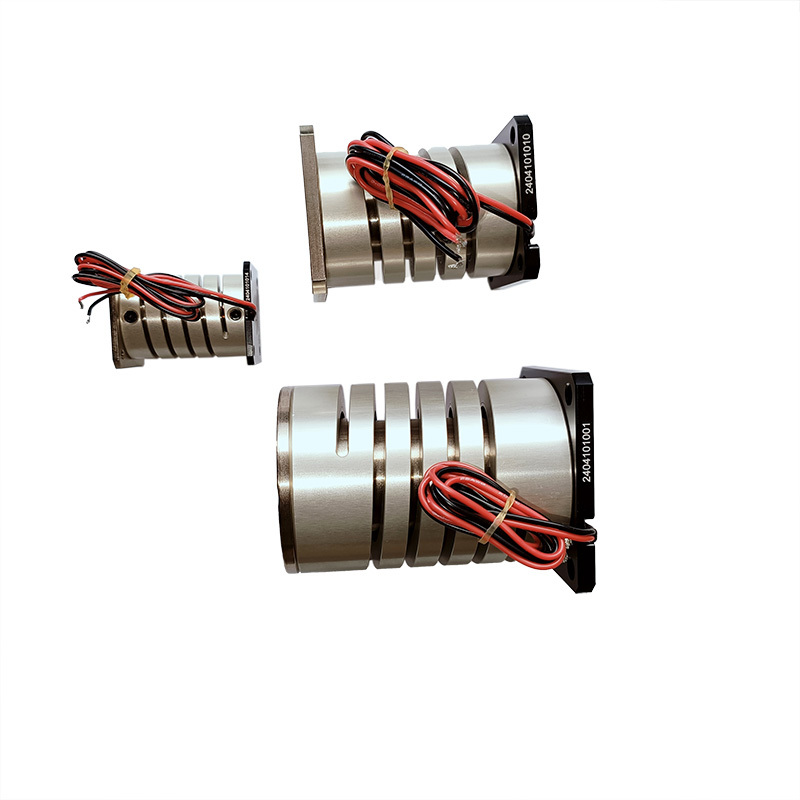

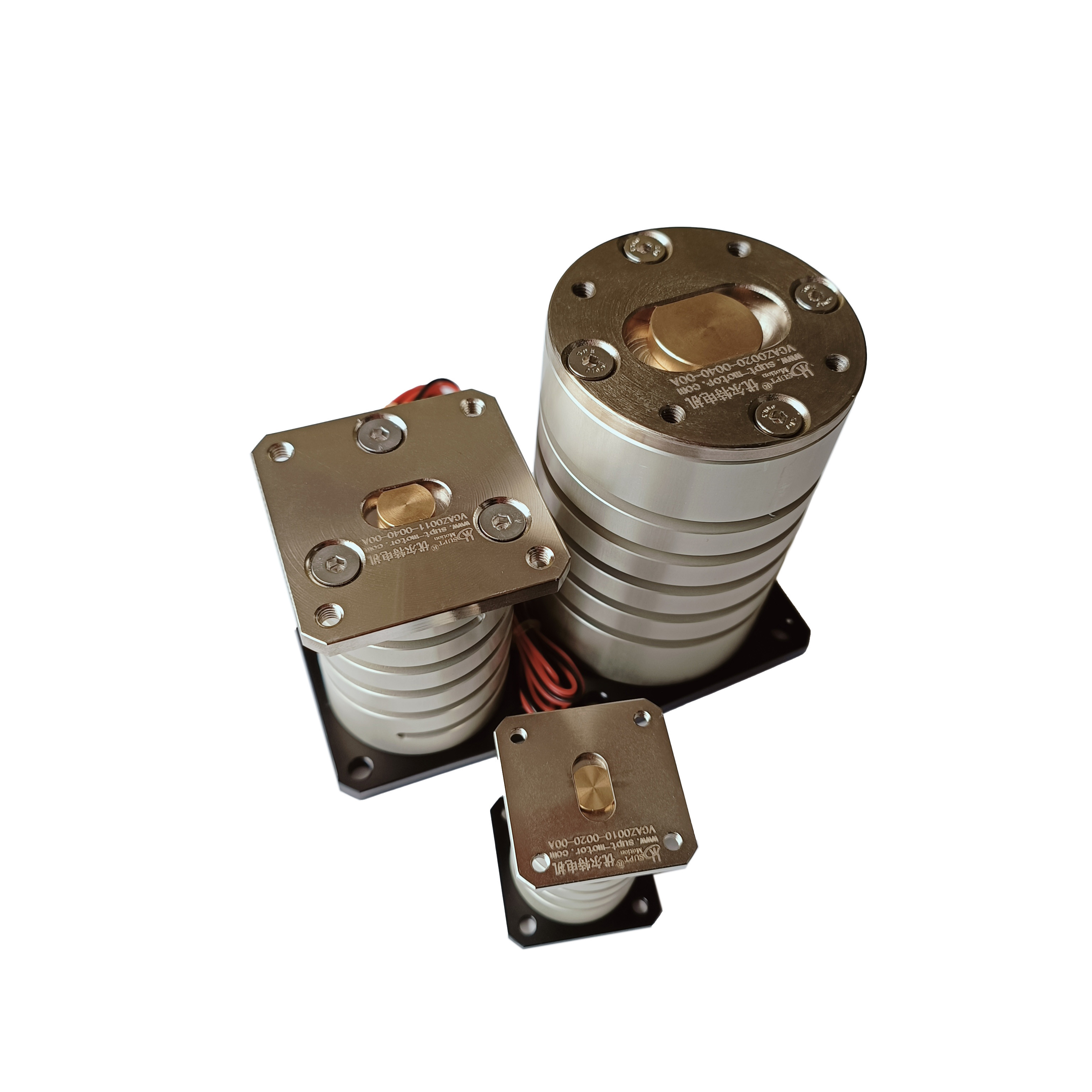

Высокоскоростной компактный вибрационный голосовой катушный исполнитель для точных систем автоматизации
| Место происхождения | Китай,Сучжоу |
|---|---|
| Фирменное наименование | SUPT MOTION |
| Сертификация | ISO9001 |
| Номер модели | Серия VCAZ |
| Количество мин заказа | 1 шт. |
| Цена | $116 |
| Упаковывая детали | Индивидуальная упаковка и т. д. |
| Время доставки | 1-5 шт., 5 дней. >20шт, по договоренности |
| Условия оплаты | Т/Т |
| Поставка способности | Для переговоров |
Подробная информация о продукте
| Тип двигателя | Вибрационные двигатели | Пиковая сила | 10.2N |
|---|---|---|---|
| Модельные спецификации | VCZA0010-0020-00A | Стартовый ток | 1.6A |
| Номинальное напряжение | 14,8 В | Мощность @ Фп | 56,3 Вт |
| Гладить | 1,5 мм | Масса привода | 69г |
| Скорость | Высокий | Непрерывная сила | 2.2n |
| Тип | Микромотор | Защитить функцию | Полностью закрытый |
Характер продукции
Описание продукта:
Компактный вибрационный звуковой катушечный привод SUPTMOTION VCAZ — это высокопроизводительный линейный звуковой катушечный двигатель, разработанный для прецизионных систем автоматизации, требующих точного управления движением в ограниченном пространстве. Современное оборудование для автоматизации, используемое в таких отраслях, как производство полупроводников, сборка электроники, оптическое выравнивание и прецизионный контроль, часто требует компактных вибрационных двигателей, способных работать на высоких скоростях и с высокой точностью.
Этот компактный вибрационный звуковой катушечный двигатель обеспечивает быструю динамическую реакцию. Исключительные характеристики ускорения позволяют системам автоматизации выполнять быстрые движения старт-стоп и точные корректировки положения, что делает его идеальным выбором для применений, требующих коротких циклов и высокой производственной эффективности.
Благодаря компактной конструкции вибрационный звуковой катушечный двигатель легко интегрируется в платформы микропозиционирования, роботизированные модули и компактные системы автоматизации. Несмотря на малые размеры, этот привод обеспечивает высокую плотность силы, обеспечивая мощное тяговое усилие для высокоточных приложений движения.
Характеристики:
Тип: Вибрационный двигатель, гибкий вибрационный дисковый звуковой катушечный двигатель, вибрационный звуковой катушечный двигатель
1. Компактная конструкция привода звуковой катушки
2. Высокая точность позиционирования
3. Быстрая реакция и высокое ускорение
4. Плавное линейное движение с прямым приводом
5. Длительный срок службы и надежная производительность
Параметры продукта:
Ход: 1,5 мм
Непрерывная сила: 2,2 Н
Пиковая сила: 10,2 Н
Повторяемость: ±0,5 μм
Максимальная скорость: 1,8 м/с
Частотная характеристика: 250 Гц
| Номер модели | VCAZ0010-0020-00A | |||
| Параметры катушки | Допуск | Символ | Значение | Единица измерения |
| DCR | ±10% | R | 9,5 | Ω |
| Пиковое напряжение | стандартное значение | Vp | 14,8 | В |
| Максимальный ток | стандартное значение | Ip | 1,6 | А |
| Силовой коэффициент | ±7,5% | KF | 2,7 | N/A |
| Константа противо-ЭДС | стандартное значение | KD | 2,7 | В/М/Сек |
| Индуктивность | ±30% | L | 0,37 | мГн |
| Параметры привода | Символ | Значение | Единица измерения | |
| Пиковая сила | Fp | 10,2 | Н | |
| Непрерывная сила при остановке | Fc | 2,2 | Н | |
| Константа привода | Ka | 0,87 | Н//Вт | |
| Электрическая постоянная времени | Te | 0,04 | милли-сек | |
| Pmax | Pp | 24 | Вт | |
| Ход | S | 1,5 | мм | |
| Зазор с каждой стороны катушки | CL | 0,8 | мм | |
| Тепловое сопротивление | Oth | 20 | ℃/Вт | |
| Максимальная допустимая температура катушки | Tmax | 150 | ℃ | |
| Вес катушки | WTc | 13 | г | |
| Вес магнитной стали | WTE | 56 | г | |
| Вес привода | WTa | 69 | г | |
Применение:
1. Системы прецизионной автоматизации
2. Микропозиционирующие столы
3. Оборудование для сборки электроники
4. Системы контроля полупроводников
| Основное применение двигателя звуковой катушки: | ||||||||||||
| 1. Полупроводниковая промышленность: монтаж проводки, резка, сверление, транспортные системы, сварка, робототехника. | ||||||||||||
| 2. Эксплуатация клапанов в полевых условиях: дозирующие клапаны, системы испытаний под давлением, пневматические химические клапаны | ||||||||||||
| инжекционная система. | ||||||||||||
| 3. Индустрия микромашин: системы подачи, микросверление, прецизионное штамповка. | ||||||||||||
| 4. Вибрационные системы: вибростенд, вибрационная платформа. | ||||||||||||
| 5. Медицинская область: система микроинъекций, дыхательное оборудование, испытательное оборудование. | ||||||||||||
| 6. Авиационные технологии: система управления полетом, система обратной связи пилота. | ||||||||||||
| 7. Коммерческое использование: миниатюрная система автофокусировки для насоса охлаждения компьютера. | ||||||||||||
| 8. Индустрия автоматизации: лазерное оборудование, дозаторы, испытательное оборудование, текстильное оборудование. |
