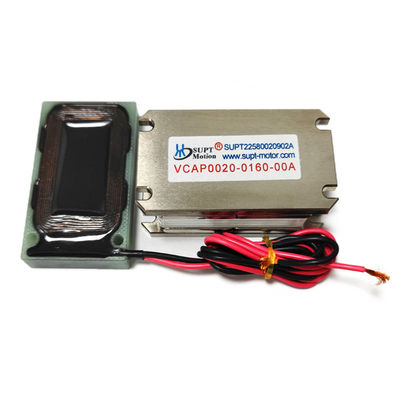

Высокоточный 16 мм ударный двигатель плоской катушки, подходящий для XY-стадий позиционирования
| Место происхождения | Цзянсу, Китай |
|---|---|
| Фирменное наименование | SUPT MOTION |
| Сертификация | ce,ISO9001,CCC |
| Номер модели | VCAP0020-0160-00A |
| Количество мин заказа | ≥2 |
| Цена | $195.00/pieces >=1 pieces |
| Упаковывая детали | Индивидуальная упаковка и т. д. |
| Время доставки | 1-5 продуктов 5-7 дней отгрузки, образцы 3-5 дней, оптовая часть подлежит обсуждению |
| Условия оплаты | Т/Т |
| Поставка способности | Для переговоров |
Подробная информация о продукте
| Гарантия | 3 месяца-1 год | Использование | ШЛЮПКА, автомобиль, электрический велосипед, бытовая техника, UAV, 3D печатание, микроскоп, робот, м |
|---|---|---|---|
| Тип | Микромотор | Крутящий момент | Просьбы |
| Строительство | Постоянный магнит | коммутация | Щетка |
| Защитить функцию | Полностью закрытый | Скорость (оборотная часть) | Переменная скорость |
| Название продукта | линейный мотор катушки голоса | Номинальное напряжение | 4.4В |
| Пиковая сила | 20N | Постоянная сила | 5.3N |
| Порт | Шанхайский порт | Гладить | 16 мм |
Характер продукции
Описание продукта
SUPT VCAP0020-0160-00A — это высокоэффективный плоский двигатель с голосовой катушкой, разработанный специально для применений с точным управлением движением со средним ходом. Он обеспечивает пиковое усилие 20 Н, непрерывное усилие 5,3 Н и общий ход 16 мм, обеспечивая баланс между дальностью хода и динамическим откликом, что делает его идеальным для промышленной автоматизации и оптического оборудования. При толщине всего 22,5 мм этот плоский двигатель с голосовой катушкой идеально подходит для тонких платформ позиционирования по осям XY, машин для проверки дисплеев с плоской панелью и оборудования для лазерной обработки. Его высокопроизводительная магнитная цепь обеспечивает плавное, малошумное выходное усилие без эффекта зубчатости, поддерживая высокочастотное возвратно-поступательное движение до 500 Гц. Его форм-фактор 59 × 50 × 22,5 мм поддерживает блочное крепление и синхронизацию по нескольким осям, значительно улучшая интеграцию оборудования. Этот плоский двигатель с голосовой катушкой имеет максимальное рабочее напряжение 27,6 В и отличается превосходной термической стабильностью и низким тепловыделением, обеспечивая стабильную работу при непрерывной эксплуатации. С постоянной ЭДС самоиндукции 4,4 В/(м/с) он обеспечивает надежное управление скоростью и положением. Эта модель плоского двигателя с голосовой катушкой широко используется в тестировании FPD, оптическом сканировании, системах цифровой обработки изображений, прецизионных позиционирующих столах и небольших модулях автоматизации.
Применение:
1. XY-платформа для оборудования для проверки пикселей дисплеев с плоской панелью
2. Система точного позиционирования для принтеров электронных этикеток
3. Управление движением для компактных лазерных граверов
4. Механизм перемещения линз для оборудования оптической сортировки
Технические параметры:
| Модель продукта | Пиковое усилие (Н) |
Непрерывное усилие при 25°C (Н) |
Общий ход (мм) |
Максимальное напряжение (В) |
Постоянная ЭДС самоиндукции (В/(м/с)) |
Длина (мм) |
Ширина (мм) |
Высота (мм) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
VCAP0020-0160-00A:
| Параметр | Значение | Параметр | Значение |
| Модель | VCAP0020-0160-00A | Пиковое усилие | 20Н |
| Непрерывное усилие (25°C) | 5.3Н | Общий ход | 16мм |
| Максимальное напряжение | 27.6В | Постоянная ЭДС самоиндукции | 4.4В/(м/с) |
| Длина | 59мм | Ширина | 50мм |
| Высота | 22.5мм | Класс изоляции | Класс B |
Подробные изображения
Сертификаты
Наша компания
Suzhou Unite Precision Technology Co,Ltd. (SUPT Motion) — это инженерно-производственная компания, специализирующаяся на предоставлении линейных двигателей с голосовой катушкой и платформ линейных двигателей. SUPT Motion предлагает как стандартные дистрибьюторские продукты, так и индивидуальные OEM-решения среднего и большого объема. Основным продуктом являются линейные и поворотные приводы на основе голосовой катушки и линейные двигатели с постоянными магнитами без щеток.
Компания обладает сильными научно-исследовательскими возможностями и совершенной системой послепродажного обслуживания. SUPT Motion способна проектировать и производить двигатели с голосовой катушкой, линейные двигатели и все виды платформ линейного движения в соответствии с конкретными требованиями заказчика. Благодаря многолетнему опыту наш международный инженерно-производственный персонал способен предоставлять самые передовые технологии и продукцию высочайшего качества для клиентов и дилеров в Азии, Северной Америке, Европе и других регионах мира, занимающихся двигателями с голосовой катушкой и линейными двигателями.
Компания способна предоставить вам экономически эффективные решения для ваших крупномасштабных OEM-производственных потребностей, базируясь в производственных центрах Сучжоу. Мы будем продолжать совершенствовать технологии и стремиться к совершенству в качестве. Придерживаясь принципа SUPT Motion: Высокое качество — это наше стремление, удовлетворенность клиентов — это наше обязательство. Благодаря нашему строгому отделу контроля качества и производственному отделу мы гарантируем, что наши высококачественные и недорогие продукты двигателей будут более экономически эффективными для обслуживания клиентов, что обеспечит им сильную конкурентоспособность.
Часто задаваемые вопросы
1. Вы производитель?
Ответ: Да, мы фабрика и 100% производитель.
2. Как получить предложение?
Ответ: Пожалуйста, предоставьте подробные требования к продукту, такие как спецификация, количество, требования к упаковке и т. д.
3. Как долго я могу их получить?
Ответ: Обычно образцы требуют 7-10 рабочих дней.
Массовое производство требует 12-18 рабочих дней.
Это зависит от вашего количества.
4. Можете ли вы производить по образцам?
Ответ: Да, мы можем производить по вашим образцам или техническим чертежам.
5. Каковы ваши условия оплаты?
Ответ: T/T 50% в качестве депозита, а 50% будут выплачены до отгрузки. Мы покажем вам фотографии продукта и упаковки перед оплатой остатка.
6. Каковы ваши условия доставки?
Ответ: EXW, FOB.
Наши услуги
Услуги:
A. Технические показатели и спецификации могут быть настроены.
B. Бесплатный образец, фрахт собирается.C. Удовлетворительное послепродажное обслуживание.
D. Гибкий минимальный объем заказа.
Почему выбирают нас:
A. 100% производитель.
B. Богатый производственный опыт.
C. Современное оборудование.
D. Строгая система контроля качества.
Упаковка и доставка
