Длинный путь 74.7 мм прямолинейный голосовой катушки привода для обработки полупроводников

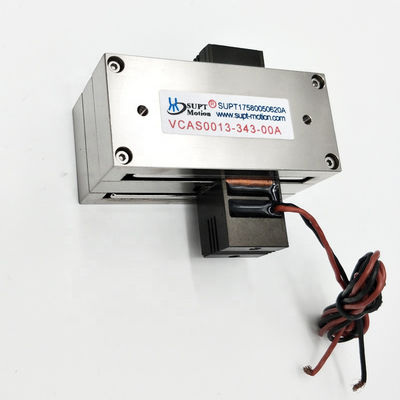

  • Long Travel 74.7mm Rectilinear Voice Coil Actuator For Semiconductor Handling

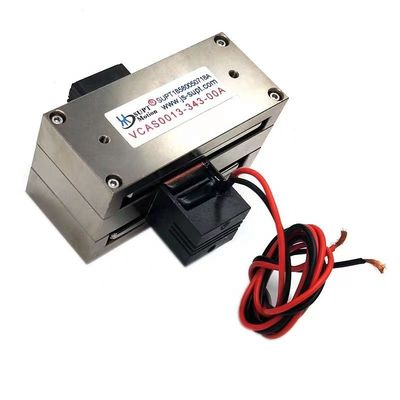

  • Long Travel 74.7mm Rectilinear Voice Coil Actuator For Semiconductor Handling
  • Long Travel 74.7mm Rectilinear Voice Coil Actuator For Semiconductor Handling
  • Long Travel 74.7mm Rectilinear Voice Coil Actuator For Semiconductor Handling
Место происхождения Китай,Сучжоу
Фирменное наименование SUPT MOTION
Сертификация CE, ISO9001
Номер модели Серия VCAS
Количество мин заказа 2шт
Цена $99-$230
Упаковывая детали Индивидуальная упаковка и т. д.
Время доставки 1-5 шт., 5 дней. >20шт, по договоренности
Условия оплаты Т/Т
Поставка способности Для переговоров
Подробная информация о продукте
Защитить функцию Полностью закрытый Номер модели VCAS0002-0747-00A
Метод управления Электронный Общий ход 74.7 мм
Строительство Постоянный магнит Пиковая сила 2,1 Н
Размер 100,5×42,6×37 мм Ключевые слова Линейные двигатели голосовой катушки
Напряжение 11.3 В. вес катушки 15G
Скорость Высокая скорость (о/мин)
Оставьте сообщение
Характер продукции

Описание продукта:

Линейный привод со звуковой катушкой SUPT MOTION VCAS0002-0747-00A имеет компактный прямоугольный профиль, имеет легкую звуковую катушку, короткое время отклика и высокую частоту. Его ход составляет 74,7 мм. Благодаря пиковому усилию 2,1 Н и постоянному усилию 1,3 Н этот привод оптимизирован для позиционирования с длинным ходом и низким коэффициентом трения при перемещении и перемещении полупроводниковых пластин, а также прецизионных измерительных приспособлениях.
Конструкция с подвижной катушкой устраняет магнитное притяжение, что обеспечивает чрезвычайно плавное движение без эффекта заедания.
При контроле полупроводников линейные приводы с длинным ходом необходимы для сканирования больших чипов или перемещения датчиков по пластинам. VCAS0002-0747-00A может напрямую заменить пневматические цилиндры или ходовые винты, обеспечивая более высокую надежность и поддерживая работу с обратной связью с линейными энкодерами.
Прямоугольные линейные двигатели со звуковой катушкой обычно используются для создания платформ с перемещением по XY. Они также могут быть спроектированы в модульной конфигурации и адаптированы к конкретным требованиям. Его прямоугольное поперечное сечение позволяет устанавливать каскады XY рядом друг с другом без значительного увеличения общей высоты. Привод не создает магнитных помех в рабочей зоне, что делает его пригодным для чувствительных электронных лучевых или оптических инструментов.
Для OEM-производителей, которым требуется простой и надежный линейный двигатель для достижения длинноходного позиционирования при небольшой нагрузке, VCAS0002-0747-00A сокращает время проектирования, одновременно улучшая качество движения.

Функции:

  • Пиковая сила: 2,1 Н

  • Непрерывная сила при 25 ℃: 1,3 Н

  • Общий ход: 74,7 мм

  • Максимальное напряжение: 11,3 В

  • Постоянная противо-ЭДС: 1,3 В/м/с

  • Вес катушки: 15 г

  • Размеры (Д×Ш×В):100,5×42,6×37 мм

Параметры продукта:

Модель продукта Пиковая сила
(Н)		 Непрерывная сила
при 25 ℃ (с.ш.)		 Общий ход
(мм)		 Макс. напряжение
(В)		 Обратная ЭДС постоянная
(В/м/с)		 Вес катушки
(г)		 Длина
(мм)		 Ширина
(мм)		 Высота
(мм)
VCAS0002-0498-00A 2.1 1.3 50 11.3 1.3 15 72 42,6 33
VCAS0002-0747-00A 2.1 1.3 74,7 11.3 1.3 15 100,5 42,6 37
VCAS0006-0030-00A 6.1 3.2 3 13.3 4.6 18,2 25.1 34,1 27
VCAS0006-0099-00A 6.1 3.2 10 13,7 4.6 18,2 33,5 34,1 26,9
VCAS0013-0343-00A 13 8 34,3 12,6 5,8 40 68,3 60 34,8
VCAS0065-1000-00A 65 22,4 100 28,7 9,7 135 170 59,6 81,9





VCAS0002-0747-00A:

Параметр ценить Параметр ценить
Модель VCAS0002-0747-00A Пиковая тяга 2,1Н
Непрерывная тяга (25°C) 1,3Н Общий ход 74,7 мм
Максимальное напряжение 11,3 В Постоянная противо-ЭДС 1,3 В/м/с
Длина 100,5 мм Ширина 42,6 мм
Высота 37 мм Вес катушки 15 г

Приложения:

1. Зондирование полупроводниковых пластин.

2. Точный выбор и размещение

3. Длительное испытание тензодатчика

4. Позиционирование микросборки

5.Сканирование измерительных систем



Основное применение двигателя звуковой катушки:
1. Полупроводниковая промышленность: электромонтаж, резка, сверление, транспортные системы, сварка, робототехника.
2. Работа клапана в полевых условиях: Типовые дозирующие клапаны, системы испытания под давлением, система впрыска химикатов с пневматическим клапаном.
3.Микромашиностроение: системы подачи, микросверление, прецизионная штамповка.
4. Вибрационная система: встряхивающий стол, вибрационная платформа.
5. Область медицины: система микроинъекций, респираторное оборудование, испытательное оборудование.
6.Авиационные технологии: система управления полетом, система обратной связи с пилотом.
7. Область коммерческого использования: Система автоматической фокусировки миниатюрной камеры охлаждающего насоса компьютера.
8.Промышленность автоматизации: лазерное оборудование, диспенсеры, испытательное оборудование, текстильное оборудование.
