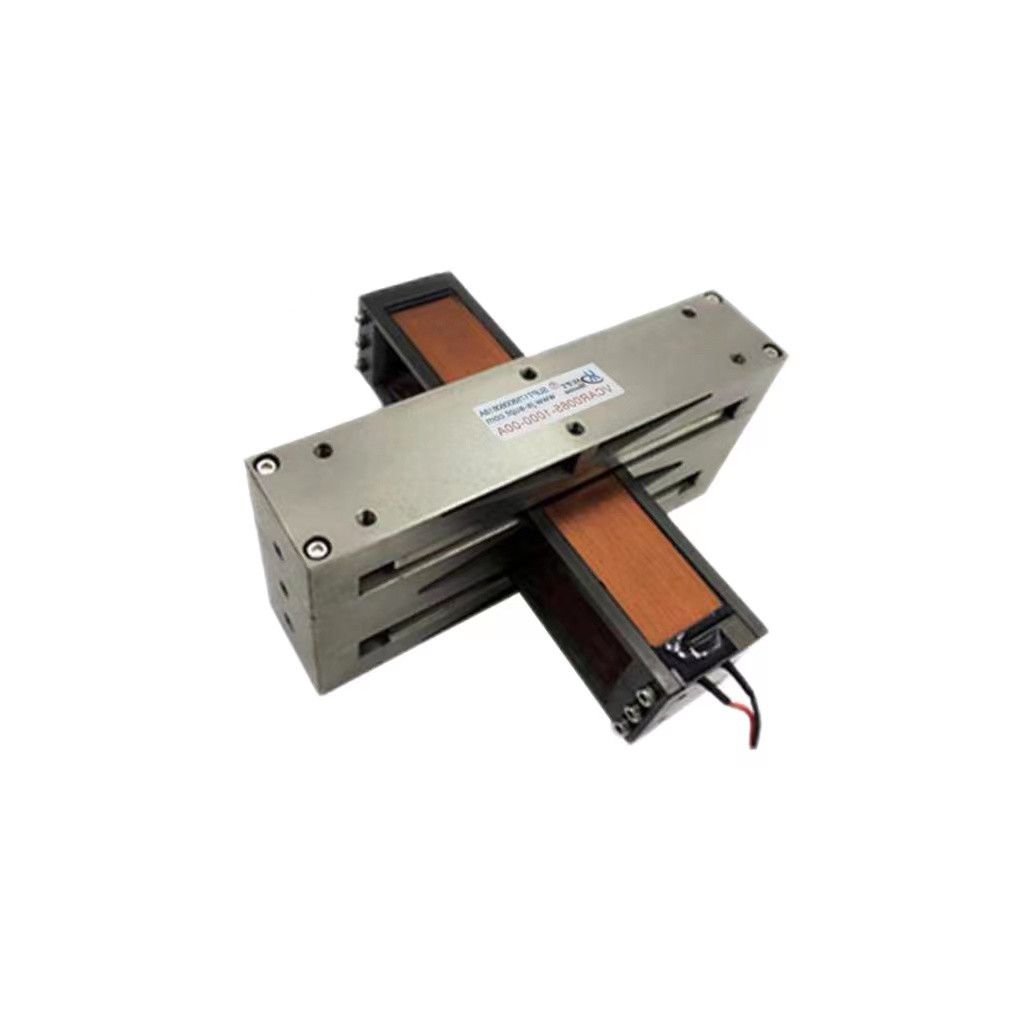

Прямоугольный линейный сервопривод с ходом 10 мм, 6,1 Н для головок захвата и размещения

Описание продукта:

VCAS0006-0099-00A представляет собой 10-мм ударный прямоугольный голосовой катушный двигатель, который достигает отличного баланса между тягой и ходом.Этот прямоугольный линейный голосовой катушек двигатель идеально подходит для выбора и места головы, высокоскоростные системы сортировки и транспортировки мелких деталей.

Этот прямоугольный линейный двигатель голосовой катушки длиной всего 33,5 мм может быть установлен в компактные многоголовые сборочные машины.Масса движущейся катушки в 2 г обеспечивает высокое ускорение при коротком движенииМаксимальное напряжение 13,7 В упрощает электронику привода, в то время как обратный электромагнитный поток 4,6 В/м/с обеспечивает предсказуемое регулирование скорости.

В отличие от вращающихся двигателей, которые используют механизмы подшипников или стыковки, серия VCAS генерирует прямую линейную тягу, уменьшая механическую сложность и минимизируя точки отказа.Его прямоугольный дизайн специально разработан для XY этапов, где минимизация высоты имеет решающее значение, но требуются более длинные ходы, чем у цилиндров.

В области сборки электроники, устройства поверхностного монтажа (SMD) головы для подбора и размещения требуют вертикального движения, которое является одновременно мягким и быстрым.Этот приводящий механизм может использоваться в качестве Z-оси подъемник или ноздри сдвигательПоскольку двигатели голосовой катушки не имеют трения или обратной реакции, повторяемость размещения деталей значительно улучшается.

Особенности:

• Пиковая сила:6.1 N

• Постоянная сила @25°C: 3.2N

• Общий ход: 10 мм

• Максимальное напряжение: 13,3 В

• Константа обратного ЭМП: 4,6 В/м/с

• Масса катушки: 18,2 г

• Размеры (L×W×H):33.5×34.1×26.9 мм

Параметры продукта:

VCAS0006-0099-00A:

Применение:

1.Установщики для сбора и размещения сосудов

2Модули высокоскоростной сортировки

3- Передача небольших частей.

4.Положение иглы

5.Включение испытательного зонда
