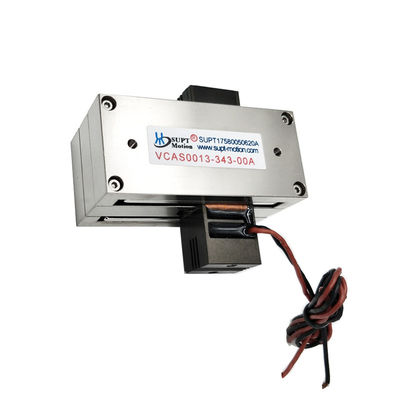

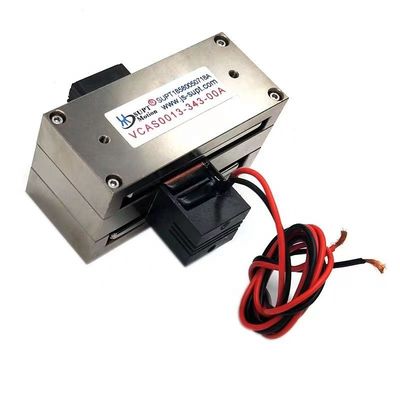

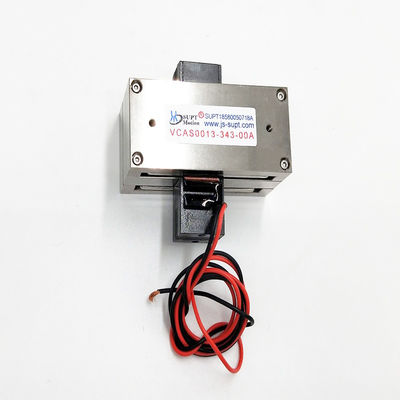

13N Пик 34,3 мм Удар прямоугольный голосовой катушки двигатель для управления клапаном
| Место происхождения | Китай,Сучжоу |
|---|---|
| Фирменное наименование | SUPT MOTION |
| Сертификация | CE, ISO9001，CCC |
| Номер модели | Серия VCAS |
| Количество мин заказа | 1 шт. |
| Цена | $99-$220 |
| Упаковывая детали | Индивидуальная упаковка и т. д. |
| Время доставки | 1-5 шт., 5 дней. >20шт, по договоренности |
| Условия оплаты | Т/Т |
| Поставка способности | Для переговоров |
Подробная информация о продукте
| Защитить функцию | Полностью закрытый | Номер модели | VCAS0013-0343-00A |
|---|---|---|---|
| Метод управления | Электронный | Общий ход | 34.3mm |
| Строительство | Постоянный магнит | Пиковая сила | 13N |
| Размер | 68,3×60×34,8 мм | Ключевые слова | Линейные двигатели голосовой катушки |
| Напряжение | 12,6 В | вес катушки | 40 г |
| Скорость | Высокая скорость (о/мин) | ||
| Выделить | 34.3мм ударный голосовой катушный двигатель,прямоугольный голосовой катушный приводящий механизм,линейный двигатель управления клапанами |
||
Характер продукции
Описание продукта:
У прямоугольных приводов серии VCAS более низкая сила на вес, чем у цилиндрических приводов. Но они также имеют гораздо более длинные ходы. Силы варьируются до 1000 Н и 250 мм.
Простоугольные приводы являются идеальным решением для движений по оси X-Y, и их основной рынок находится в полупроводниковой и микроинструментальной промышленности.
Модель VCAS0013-0343-00A этого прямоугольного двигателя голосовой катушки имеет максимальную тягу 13 Н и общий ход 34,3 мм, что делает ее подходящей для пропорционального привода клапана, позиционирования средней нагрузки,и активные системы амортизацииЕго номинальная непрерывная тяга при 25°C составляет 8 Н, что обеспечивает надежную работу даже в суровых условиях.
В применении клапанов управления жидкостью пропорциональные соленоидные клапаны часто страдают от гистереза и ограниченной полосы пропускания.Двигатели прямоугольной голосовой катушки имеют линейные отношения между силой и током на протяжении всего рабочего хода и не имеют магнитной насыщенностиVCAS0013-0343-00A может напрямую заменить электромоторные клапаны в газовых или жидких клапанах, обеспечивая более быстрое время отклика и более низкое потребление энергии.
Этот продукт также может служить приводом Z-оси для испытаний с помощью силы света или испытаний пружин.в то время как пиковая сила 13 Н достаточна для удовлетворения требований к легкой ните или регулированию контактной силы.
Особенности:
-
Пиковая сила:13N
-
Постоянная сила @25°C: 8N
-
Общий ход: 34,3 мм
-
Максимальное напряжение: 12,6 В
-
Константа обратного ЭМП: 5,8 В/м/с
-
Масса катушки: 40 г
-
Размеры (L×W×H):680,3×60×34,8 мм
Параметры продукта:
| Модель продукта | Пиковая сила (N) |
Постоянная сила при 25°C ((N) |
Общий удар (мм) |
Максимальное напряжение (V) |
Константа обратного ЭМП (В/м/с) |
Масса катушки (g) |
Длина (мм) |
Ширина (мм) |
Высота (мм) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |
| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
VCAS0013-0343-00A:
| Параметр | стоимость | Параметр | стоимость |
| Модель | VCAS0013-0343-00A | Пиковая тяга | 13N |
| Непрерывная тяга (25°C) | 8N | Общий ход | 340,3 мм |
| Максимальное напряжение | 12.6В | Константа обратного электромагнитного поля | 5.8В/м/с |
| Длина | 680,3 мм | Ширина | 60 мм |
| Высота | 34.8 мм | Масса катушки | 40 г |
Применение:
1Пропорциональные газовые/жидкостные клапаны
2Активное приглушение вибрации
3.Включение пружины/силового испытателя
4Легкое нажимание / застегивание
5Микропозиционирование инструментов
| Основное применение двигателя голосовой катушки: | ||||||||||
| 1Полупроводниковая промышленность: проводка, резка, бурение, транспортные системы, сварка, робототехника. | ||||||||||
| 2.Операция с клапанами в полевых условиях:Типовые измерительные клапаны, системы испытания давления, система впрыска химических веществ для пневматических клапанов. | ||||||||||
| 3Микромашинная промышленность: Системы питания, микробурение, прецизионная штамповка. | ||||||||||
| 4Система вибрации: стол для вибрации, вибрационная платформа. | ||||||||||
| 5Медицинская область: Система микроинъекций, респираторное оборудование, испытательное оборудование. | ||||||||||
| 6.Авиационные технологии: Система управления полетом, система обратной связи пилотов. | ||||||||||
| 7.Коммерческое применение: Компьютерная охлаждающая насос миниатюрная камера автоматическая система фокусировки. | ||||||||||
| 8Автоматическая промышленность: лазерное оборудование, диспенсер, испытательное оборудование, текстильные машины. |
