65N Пиковая сила 100 мм удар Высокопроизводительный прямоугольный линейный двигатель для станков
| Место происхождения | Китай,Сучжоу |
|---|---|
| Фирменное наименование | SUPT MOTION |
| Сертификация | CE, ISO9001，CCC |
| Номер модели | Серия VCAS |
| Количество мин заказа | 2шт |
| Цена | $99-$210 |
| Упаковывая детали | Индивидуальная упаковка и т. д. |
| Время доставки | 1-5 шт., 5 дней. >20шт, по договоренности |
| Условия оплаты | Т/Т |
| Поставка способности | Для переговоров |
Подробная информация о продукте
| Защитить функцию | Полностью закрытый | Номер модели | VCAS0065-1000-00A |
|---|---|---|---|
| Метод управления | Электронный | Общий ход | 100 мм |
| Строительство | Постоянный магнит | Пиковая сила | 65N |
| Размер | 170×59,6×81,9 мм | Ключевые слова | Линейные двигатели голосовой катушки |
| Напряжение | 28.7V | вес катушки | 135G |
| Скорость | Высокая скорость (о/мин) | ||
| Выделить | Линейный двигатель с максимальной силой 65 Н,линейный приводящий прибор 100 мм,высокопроизводительный прямоугольный линейный двигатель |
||
Характер продукции
Описание продукта:
VCAS0065-1000-00A представляет собой высокоприводный прямоугольный голосовой катушный двигатель с пиковой тягой 65 Н, непрерывной тягой 22,4 Н и длинным ходом 100 мм.Этот продукт специально разработан для микромашин, высокоточные шпиндели для шлифования и тяжелые платформы для позиционирования, требующие высокой жесткости и прямого привода.
Этот прямоугольный линейный двигатель голосовой катушки работает при максимальном напряжении 28,7 В и имеет константу обратного электромагнитного поля 9,7 В/м/с. Движущаяся катушка весит 135 г, а общие габариты 170 × 59,6 × 81.Несмотря на его мощную производительность, его прямоугольная структура позволяет интегрироваться в портовые или мостовые системы XY без создания чрезмерной высоты установки.
Традиционные микромашины используют шаровые винты, но обратная реакция и износ ограничивают точность на уровне микронов.достижение большей пропускной способности и нулевой реакции. 100 мм хода достаточно для удовлетворения потребностей фрезы, гравировки, или проверки сканирования небольших частей.
В полупроводниковом оборудовании заднего конца линии (BEOL), таких как машины для склеивания или станции подстрижки, тяги 65N достаточны для резки света или испытаний зондов при сохранении бесперебойной работы.22.4N непрерывная тяга позволяет продолжительно работать без перегрева, когда она оснащена соответствующим рассеиванием тепла.
В активных вибрационных приложениях для тяжелого оборудования этот прямоугольный двигатель голосовой катушки генерирует противодействие тяге для компенсации низкочастотных помех.в точных механических симуляциях, линейная связь тока и тяги упрощает процесс управления.
Особенности:
-
Пиковая сила:65 N
-
Постоянная сила @25°C: 22,4N
-
Общий ход: 100 мм
-
Максимальное напряжение: 28,7 В
-
Константа обратного электромагнитного поля:9.7 В/м/с
-
Масса катушки: 135 г
-
Размеры (L×W×H):170×59,6×81,9 мм
Параметры продукта:
| Модель продукта | Пиковая сила (N) |
Постоянная сила при 25°C ((N) |
Общий удар (мм) |
Максимальное напряжение (V) |
Константа обратного ЭМП (В/м/с) |
Масса катушки (g) |
Длина (мм) |
Ширина (мм) |
Высота (мм) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |

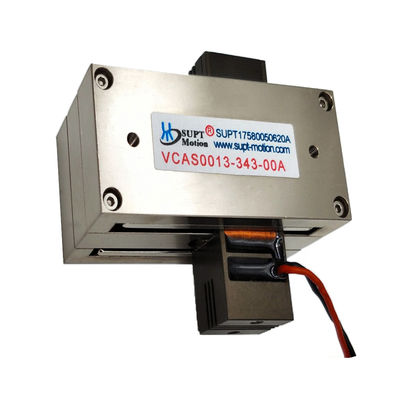

| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
VCAS0065-0100-00A:
| Параметр | стоимость | Параметр | стоимость |
| Модель | VCAS0065-0100-00A | Пиковая тяга | 65N |
| Непрерывная тяга (25°C) | 22.4N | Общий ход | 100 мм |
| Максимальное напряжение | 28.7В | Константа обратного электромагнитного поля | 9.7В/м/с |
| Длина | 170 мм | Ширина | 59.6 мм |
| Высота | 81.9 мм | Масса катушки | 135 г |
Применение:
1Микрофрезерные / гравировочные этапы
2. Полупроводниковый связующий Z-ось
3.Точная симуляция силы
4Активное отключение вибраций при тяжелом грузе.
5- Скан высокой тяги.
| Основное применение двигателя голосовой катушки: | ||||||||||
| 1Полупроводниковая промышленность: проводка, резка, бурение, транспортные системы, сварка, робототехника. | ||||||||||
| 2.Операция с клапанами в полевых условиях:Типовые измерительные клапаны, системы испытания давления, система впрыска химических веществ для пневматических клапанов. | ||||||||||
| 3Микромашинная промышленность: Системы питания, микробурение, прецизионная штамповка. | ||||||||||
| 4Система вибрации: стол для вибрации, вибрационная платформа. | ||||||||||
| 5Медицинская область: Система микроинъекций, респираторное оборудование, испытательное оборудование. | ||||||||||
| 6.Авиационные технологии: Система управления полетом, система обратной связи пилотов. | ||||||||||
| 7.Коммерческое применение: Компьютерная охлаждающая насос миниатюрная камера автоматическая система фокусировки. | ||||||||||
| 8Автоматическая промышленность: лазерное оборудование, диспенсер, испытательное оборудование, текстильные машины. |
