Высокоскоростной 56,3 мм ультрадлинный ударный цилиндрический голосовой катушный двигатель для оптики большого сканирования

  • High Speed 56.3mm Ultra Long Stroke Cylindrical Voice Coil Motor For Large-Scan Optics
  • High Speed 56.3mm Ultra Long Stroke Cylindrical Voice Coil Motor For Large-Scan Optics
  • High Speed 56.3mm Ultra Long Stroke Cylindrical Voice Coil Motor For Large-Scan Optics
  • High Speed 56.3mm Ultra Long Stroke Cylindrical Voice Coil Motor For Large-Scan Optics
Место происхождения Цзянсу, Китай
Фирменное наименование SUPT
Сертификация ISO9001-2000,CE
Номер модели ВКАР0087-0563-00А
Количество мин заказа ≥1
Цена $120.00/pieces
Упаковывая детали Картонная упаковка и т.д.
Время доставки Общая доставка 5-7 дней, быстрая доставка 3-5 дней, оптом можно договориться
Условия оплаты Т/Т
Поставка способности Возможен торг
Подробная информация о продукте
Гарантия 3 месяца-1 год тип Цилиндрический двигатель
Крутящий момент Просьбы Строительство Постоянный магнит
Модель продукта ВКАР0087-0563-00А Защитить функцию Полностью закрытый
Скорость (оборотная часть) Высокоскоростной Пиковая сила ((N) 87
Максимальная пробежка ((мм) 56,3 двигатель переменного тока ((V) 63,4
Масса ротора ((kg) 177 Dia статора (mm) 72
Постоянная сила ((N) 17,5
Выделить

56.3 мм длиннотаковый голосовой катушный двигатель

,

Высокоскоростной цилиндрический VCM

,

двигатель голосовой катушки с оптикой большого сканирования
Оставьте сообщение
Характер продукции



Описание продукта

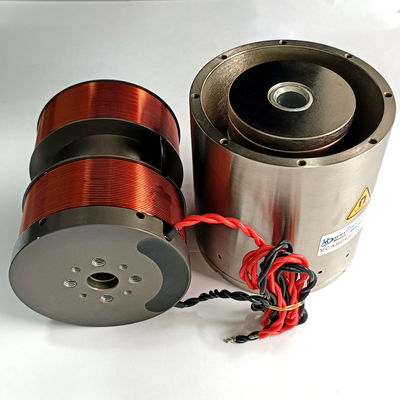

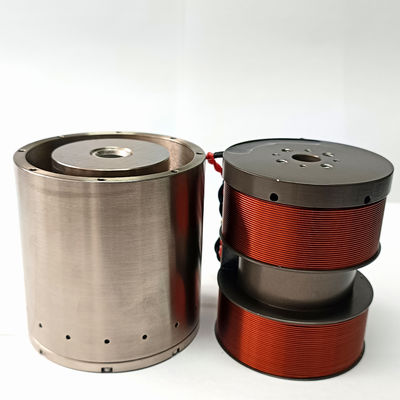

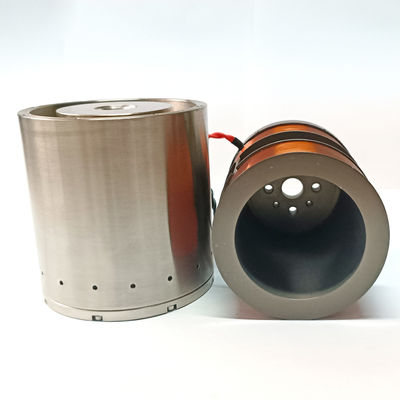

SUPT MOTION VCAR0087-0563-00A - это ультрадлиннотактный цилиндрический голосовой катушный двигатель с максимальной тягой 87 Н и общим ходом 56,3 мм.Этот двигатель голосовой катушки специально разработан для оптических систем большого сканирования, высокоточного позиционирования длительных ходов и метрологического оборудования, требующего линейного движения на большие расстояния без механической трансмиссии.

Этот двигатель голосовой катушки обеспечивает непрерывную тягу 17,5 Н при 25 ° C, что отвечает требованиям длительного сканирования.Движущаяся катушка весит 177 г., и двигатель работает при максимальном напряжении 63,4 В. Общие габариты диаметра статора 72 мм и длины 110 мм,Подходит для интеграции в большие оптические ступени или сканирующие платформы.

Длинные расстояния, плавное и точное линейное движение имеет решающее значение в оптических линиях задержки для инфракрасных спектрометров трансформации Фурье (FTIR) или терагерцовой визуализации.Этот голосовой катушки двигатель имеет прямой привод, без передач, обеспечивающих отсутствие сканирующих артефактов из-за механического воздействия или трения.

Этот цилиндрический двигатель голосовой катушки также хорошо подходит для крупномасштабного 3D-сканирования или применения координатных измерительных машин (CMM),где зонды должны преодолевать большие расстояния при сохранении точностиПо сравнению с шаровыми винтами или ремёсными приводами, голосовые катушки-моторы устраняют износ и обратную реакцию, тем самым улучшая долгосрочную стабильность калибровки.



Спецификации:

Пиковая сила: 87 N

Постоянная сила @25°C: 17,5 N

Общий ход: 56,3 мм

Максимальное напряжение: 63,4 В

Константа обратного ЭМП: 8,1 В/м/с

Масса катушки: 177 г

Диаметр статора: 72 мм

Длина: 110 мм



Технические параметры:



Модель продукта Пиковая сила
(N)		 Постоянная сила
при 25°C ((N)		 Общий удар
(мм)		 Максимальное напряжение
(V)		 Константа обратного ЭМП
(В/м/с)		 Масса катушки
(g)		 Диаметр статора (мм) Длина
(мм)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00А 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7



Применение:

1Сканирование спектрометром FTIR



2.Терагерцовые оптические линии задержки



3Большоформатный 3D сканирование



4Координатно-измерительные машины (CMM)



5.Прецизионное позиционирование на дальние расстояния
