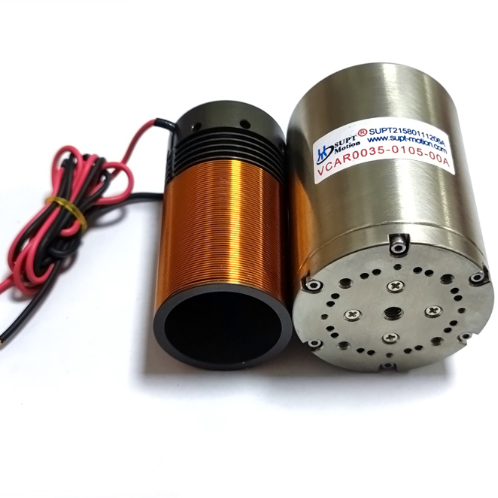

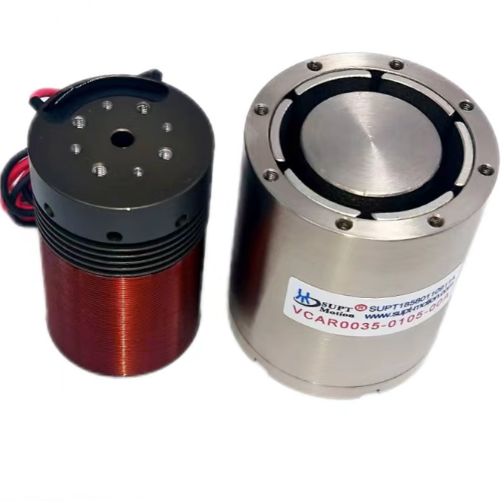

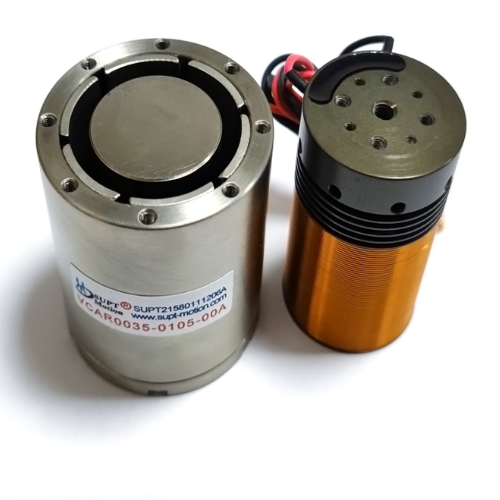

Бесщеточный двигатель с прямым приводом VCAR0035, пиковое усилие 35 Н

VCAR0035-0105-00A — это высокопроизводительный цилиндрический двигатель с звуковой катушкой, разработанный специально для применений, требующих нулевого люфта, прямого привода и быстрого динамического отклика. Являясь частью серии SUPT MOTION VCAR0035, этот двигатель с звуковой катушкой обеспечивает пиковое усилие 35 Н в компактном форм-факторе, что делает его отличным выбором для систем точного позиционирования, оборудования для производства полупроводников, оптических платформ выравнивания и автоматизации медицинского оборудования. В отличие от традиционных механизмов преобразования вращательного движения в линейное, которые создают механический люфт и трение, этот двигатель с звуковой катушкой прямого привода создает линейное движение, прилагая электромагнитную силу непосредственно к подвижной катушке, полностью исключая промежуточные компоненты трансмиссии. Полученная система движения по своей сути имеет нулевой люфт, повторяемость позиционирования на субмикронном уровне и не требует обслуживания в течение миллионов циклов. VCAR0035-0105-00A имеет номинальное непрерывное усилие 15,6 Н при температуре окружающей среды 25°C и общий ход 10,5 мм, обеспечивая идеальный баланс выходного усилия, диапазона хода и компактной конструкции для высокоточных применений с ограниченным пространством.
Конструкция этого цилиндрического двигателя с звуковой катушкой включает в себя сборку статора с постоянным магнитом и легкую звуковую катушку, которые совместно создают линейное усилие, пропорциональное приложенному току, сохраняя при этом отличную линейность во всем диапазоне хода. Эта линейная зависимость между усилием и током упрощает интеграцию сервоуправления и обеспечивает плавное движение без рывков в диапазоне скоростей от микрометров в секунду до более 100 мм/с. VCAR0035-0105-00A питается от постоянного напряжения с максимальным номинальным напряжением 11,9 В, предлагая гибкую совместимость с широким спектром сервоприводов и контроллеров движения. Вес его подвижной катушки составляет всего 91 грамм, что способствует отличным возможностям ускорения двигателя и высокой частоте возвратно-поступательного движения. Благодаря постоянной противо-ЭДС 5 В/м/с этот двигатель обеспечивает отличные характеристики обратной связи по скорости для систем с замкнутым контуром управления, позволяя точно регулировать скорость и удерживать положение без необходимости использования вспомогательных датчиков в различных конфигурациях.

• Прямой привод с нулевым люфтом: Архитектура электромагнитного прямого привода исключает механические компоненты трансмиссии, такие как ходовые винты, ремни и редукторы, обеспечивая движение с нулевым люфтом без изнашивающихся интерфейсов. Эта конструкция обеспечивает постоянную точность позиционирования в течение всего срока службы без периодической регулировки или повторной калибровки.
• Пиковое усилие 35 Н: Способный развивать пиковое усилие 35 Ньютонов, VCAR0035-0105-00A справляется с требовательными профилями ускорения и высокоскоростными перемещениями из точки в точку, сохраняя при этом точный контроль траектории. Номинальное непрерывное усилие 15,6 Н поддерживает устойчивую работу в приложениях удержания и прессования.
• Высокоточное позиционирование: Благодаря разрешению позиционирования на субмикронном уровне, достигаемому с помощью высокоточных энкодеров и передовой настройки сервопривода, этот двигатель с звуковой катушкой отвечает строгим требованиям к монтажу полупроводниковых кристаллов, выравниванию оптического волокна и системам микродозирования, где точность на микронном уровне напрямую влияет на выход годных и качество продукции.
• Быстрый динамический отклик: Легкая подвижная катушка весом всего 91 г обеспечивает время механического отклика менее 5 мс, что делает этот VCM идеально подходящим для высокочастотного сканирования, генерации вибраций и приложений с быстрым установлением положения, где пропускная способность и сокращение времени цикла являются критически важными показателями производительности.
• Компактный цилиндрический форм-фактор: Диаметр статора 50 мм и общая длина 67 мм позволяют легко интегрировать VCAR0035-0105-00A в конструкции машин с ограниченным пространством, позволяя располагать несколько осей в непосредственной близости для платформ движения с несколькими степенями свободы и компактных приборов.
• Плавное движение без рывков: В отличие от линейных двигателей с железным сердечником, которые проявляют силы рывков из-за эффектов пазов, бескорпусная конструкция подвижной катушки этого цилиндрического двигателя с звуковой катушкой обеспечивает идеально плавное движение с нулевой силой удержания, позволяя осуществлять сверхточное управление скоростью на очень низких скоростях без серво-джиттера.
• Длительный срок службы: Принцип генерации бесконтактной электромагнитной силы означает отсутствие щеток, коллекторов или механических изнашивающихся компонентов внутри самого двигателя, обеспечивая срок службы, который обычно превышает сотни миллионов циклов при работе в пределах номинальных характеристик и соблюдении надлежащих рекомендаций по тепловому управлению.

Цилиндрический двигатель с звуковой катушкой серии VCAR0035 применяется в различных отраслях промышленности, где прямое движение с нулевым люфтом и высокоточное позиционирование являются фундаментальными требованиями. В производстве полупроводников эти двигатели с звуковой катушкой приводят в движение этапы зондирования пластин, головки для монтажа кристаллов и актуаторы оси Z для монтажа проволоки, где точность позиционирования на микронном уровне напрямую влияет на выход годных и надежность упаковки чипов. Характеристика нулевого люфта обеспечивает постоянный контроль силы касания во время деликатных операций монтажа, предотвращая повреждение чувствительных полупроводниковых подложек.

В оптической и фотонной промышленности VCAR0035-0105-00A используется в качестве актуатора фокусировки и выравнивания для систем лазерной обработки, станций выравнивания оптоволокна и механизмов позиционирования линз в оборудовании для получения изображений высокого разрешения. Характеристика плавного движения без рывков обеспечивает непрерывное сканирование без артефактов изображения, а высокое соотношение силы к весу обеспечивает быстрый отклик автофокуса в динамических средах формирования изображений. Производители медицинского оборудования интегрируют этот двигатель с звуковой катушкой в автоматизированные системы обработки жидкостей, актуаторы микронасосов и конечные эффекторы хирургических роботов, где точный контроль силы и работа в стерильных условиях имеют решающее значение для безопасности пациентов и точности процедур.

Приложения промышленной автоматизации включают высокоскоростные модули pick-and-place для сборки электронных компонентов, системы точного дозирования для нанесения клея и паяльной пасты, а также платформы для обработки с вибрацией, где контролируемые высокочастотные колебания улучшают качество поверхности и срок службы инструмента. VCAR0035-0105-00A также находит применение в аэрокосмическом испытательном оборудовании, где его надежность при температурных циклах и воздействии вибрации была подтверждена строгими квалификационными испытаниями. Академические и исследовательские лаборатории используют этот двигатель с звуковой катушкой в ​​специализированных приборах, включая сканирующие зондовые микроскопы, аппараты для испытания материалов и платформы для разработки тактильной обратной связи, используя его линейную зависимость силы от тока и простую интеграцию со стандартными лабораторными сервоконтроллерами.

Каждый цилиндрический двигатель с звуковой катушкой VCAR0035-0105-00A проходит комплексное заводское тестирование, включая проверку постоянной силы, измерение линейности хода, характеристику электрического сопротивления и индуктивности, а также проверку постоянной противо-ЭДС перед отгрузкой. Каждое устройство индивидуально упаковывается в антистатическую пену в усиленной коробке для предотвращения механических ударов и загрязнения во время транспортировки. SUPT MOTION предоставляет полную документацию по прослеживаемости, включая серийные отчеты об испытаниях для каждого двигателя, а также техническую поддержку по выбору приводной электроники, проектированию теплового режима и руководству по интеграции на уровне системы. По запросу доступны варианты индивидуальной настройки длины хода, номинального усилия, сопротивления катушки, геометрии монтажного интерфейса и интеграции датчика обратной связи. Благодаря сертификатам CE и ISO9001 серия VCAR0035 соответствует международным стандартам качества и безопасности для глобального применения в промышленных, медицинских и исследовательских целях.
