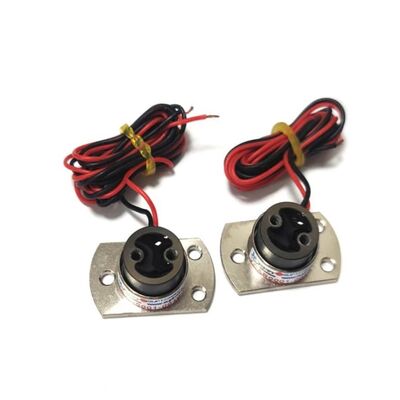

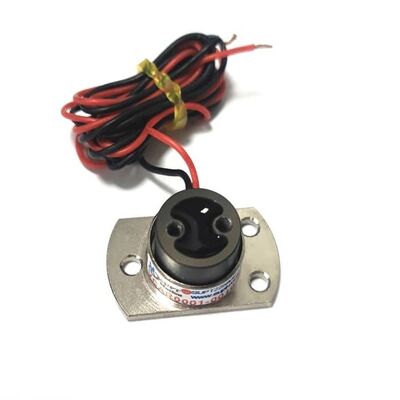

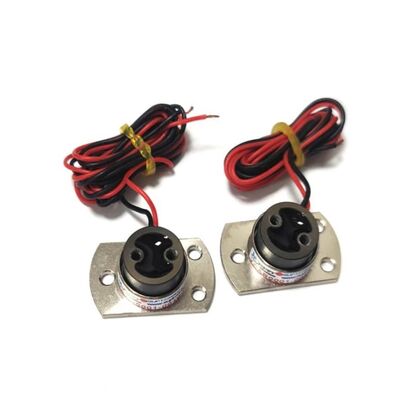

Мотор микроцилиндрической голосовой катушки VCAR0001-0064-00A 0.88N Пик 6,4 мм Удар

Обзор продукции

VCAR0001-0064-00A - это миниатюрный цилиндрический голосовой катушный двигатель, разработанный SUPT MOTION,специально разработанные для применения с чрезвычайно ограниченным размером установки, но требующие высочайшего уровня точностиС диаметром статора всего 9,5 миллиметра и общей длиной 17,7 миллиметра, эта модель является одним из самых маленьких линейных приводов прямого привода в серии VCAR.Тем не менее, он обеспечивает максимальную тягу 0.88 Н, в то время как его движущаяся катушка весит всего 3 грамма.
Этот цилиндрический голосовой катушный двигатель преобразует электрическую энергию непосредственно в линейное движение без необходимости использования механических компонентов передачи, таких как шестерни, ремни или свинцовые винты.Этот принцип прямого привода исключает негативную реакциюVCAR0001-0064-00A имеет общий ход 6,4 миллиметра,что делает его идеальным выбором для короткого хода, высокодинамические задачи позиционирования в компактных системах.
Благодаря своей конструкции без отверстий и сверхнизкой движущейся массе, этот голосовой катушный двигатель реагирует чрезвычайно быстро и поддерживает высокочастотный привод,приспособленный для применения в условиях быстрого переключения или колебанияБез механических частей, склонных к износу, двигатель работает тихо, потребляет очень мало энергии и имеет длительный срок службы.Каждый блок производится в соответствии с системой менеджмента качества ISO 9001 и имеет сертификат CE, обеспечивая последовательную производительность во всех подразделениях.
Двигатель цилиндрической голосовой катушки состоит из медной катушки с высококачественными редкоземельными постоянными магнитами и компактного алюминиевого корпуса.Все компоненты проходят строгий скрининг для обеспечения размерной стабильности и тепловой надежности.
Поскольку катушка является единственной движущейся частью, этот двигатель голосовой катушки, по сути, предлагает бесконечное разрешение, ограниченное только датчиками обратной связи и драйверами, используемыми в системе.Это делает VCAR0001-0064-00A идеальным строительным блоком для инженеров, ищущих быстрые, точные и повторяемые микродвигательные оси, избегая при этом сложности традиционных механических систем привода.

Спецификации

Ключевые конструктивные особенности: прямое приводное устройство с нулевым противодействием, отсутствием колёса, отсутствием гистереза; безобслуживательная структура без щетки; высокое ускорение с низкой движущейся массой; короткий ход 6,4 мм;подходящий для высокочастотных приложений реагирования.

Применение

Благодаря своим микроразмерам, высокому ускорению и короткому ходу VCAR0001-0064-00A широко используется в высокоточных отраслях промышленности, в том числе:

• микромедицинские приборы, хирургические инструменты и системы доставки материалов
• Оптическое фокусирование, модули автофокуса и механизмы лазерного выравнивания
• Платформы для выравнивания, проверки и микропозиционирования полупроводниковых пластинок
• Микроклапанные приводы и микрофлюидное управление
• Металлические зонды, устройства для испытаний и микрораспределительные наконечники
• Вибрационные генераторы для осязательной обратной связи, испытаний материалов и активных амортизационных систем

Частые вопросы

Q1: Может ли этот микро-голосовой катушный мотор быть настроен для различных ударов и сил?

Да. SUPT MOTION поддерживает настройку обмотки, хода, напряжения, проводов, соединителей и концов вала. Пожалуйста, укажите необходимую силу, ход, напряжение и размеры установки,и наши инженеры предложат оптимальное решение, включая регулировку обмотки, кабельное направление и механические возможности монтажа.

Вопрос 2: Какой водитель необходим для работы с этим двигателем?

Двигатель приводится в действие линейным усилителем тока или сервоуправляющим устройством с цепью тока.Для точной позиционирования рекомендуется управление с линейным кодером или датчиком Холла..

Вопрос 3: Каков срок службы VCAR0001-0064-00A?

Поскольку мотор не имеет механических деталей износа, таких как шестерни или щетки, он обеспечивает длительный срок службы, как правило, миллионы циклов работы, в зависимости от хода, частоты и условий окружающей среды.

Q4: Каково минимальное количество заказа и время выполнения?

Образцы могут быть отправлены в течение 3-5 рабочих дней, а заказы на массовое производство обычно доставляются в течение 7-15 рабочих дней после подтверждения.
