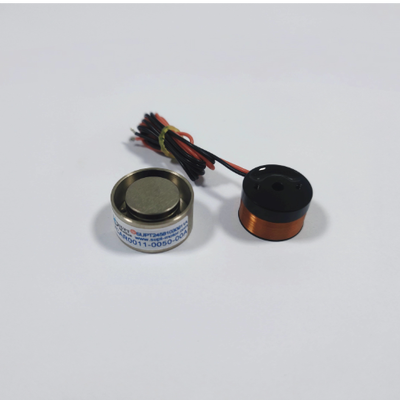

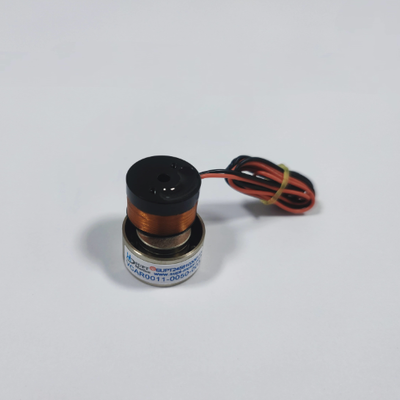

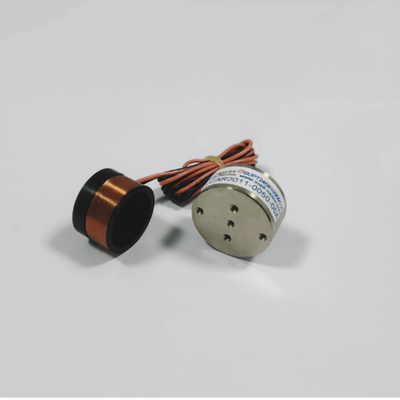

VCAR0011-0050-00A Звуковая катушка 11,4 Н пиковая сила 5 мм ход Высокое ускорение

Обзор продукта

VCAR0011-0050-00A — это цилиндрический двигатель с звуковой катушкой с высоким ускорением из серии SUPT MOTION VCAR, разработанный специально для применений, требующих быстрого запуска, быстрой стабилизации и непрерывного высокочастотного отклика. При температуре 25 °C эта модель обеспечивает пиковое усилие 11,4 Н и непрерывное усилие 2,1 Н. Его легкая подвижная катушка весом всего 11,2 г обеспечивает чрезвычайно высокое соотношение усилия к массе, позволяя двигателю достигать целевой скорости за миллисекунды.

В отличие от традиционных вращательных двигателей, преобразованных в линейное движение, цилиндрические двигатели со звуковой катушкой генерируют усилие непосредственно за счет взаимодействия тока катушки и постоянного магнитного поля. Эти двигатели не требуют редукторов, муфт или ходовых винтов, что означает нулевой люфт, нулевые эффекты подпрыгивания и практически полное отсутствие гистерезиса. Следовательно, при использовании в сочетании с подходящим энкодером они обеспечивают исключительно плавное движение, высокочастотный отклик и повторяемую точность позиционирования на микрометровом уровне.

VCAR0011-0050-00A предлагает общий ход 5 мм, что делает его идеальным для задач с коротким ходом и высокой скоростью, таких как захват и размещение, фокусировка, сканирование и колебания. Благодаря компактному диаметру статора 24 мм и длине 17,2 мм он может быть легко интегрирован в модули машин с ограниченным пространством. Этот двигатель имеет бесколлекторную конструкцию, не требует обслуживания, работает с чрезвычайно низким уровнем шума и минимальным тепловыделением, а также изготовлен в соответствии со стандартами ISO 9001 и сертифицирован CE, что обеспечивает надежную работу в промышленных условиях.

Двигатель со звуковой катушкой состоит из прецизионно намотанной медной катушки, которая перемещается в высокоэнергетической магнитной цепи из редкоземельных элементов, устраняя необходимость в щетках, коммутационной электронике или механических передаточных механизмах. Эта простая, но прочная конструкция не только уменьшает количество точек отказа, но и гарантирует, что выходная сила пропорциональна приложенному току, предоставляя разработчикам предсказуемый и легко управляемый привод. В сочетании с подходящим линейным усилителем и обратной связью по положению VCAR0011-0050-00A может быть сконфигурирован для режимов управления силой, управления скоростью или точного позиционирования от точки до точки, в зависимости от требований применения.

Технические характеристики

Ключевые особенности конструкции: высокое ускорение благодаря легкой подвижной части весом 11,2 г; высокочастотный отклик с прямым приводом; короткий ход 5 мм для быстрого возвратно-поступательного движения; конструкция с нулевым люфтом и нулевым подпрыгиванием; бесколлекторная конструкция, не требующая обслуживания.

Применение

Высокое ускорение и высокий частотный отклик VCAR0011-0050-00A делают его отличным выбором для следующих применений:

• Высокоскоростные механизмы захвата и размещения в линиях сборки электроники
• Модули автоматической фокусировки и стабилизации изображения для камер и систем инспекции
• Высокочастотные вибрационные платформы для испытаний на усталость и характеризации материалов
• Прецизионные головки для дозирования, струйной печати и печати, требующие быстрого возвратно-поступательного движения
• Оборудование для зондирования полупроводников, проволочной сварки и сортировки кристаллов
• Активная виброизоляция и управление быстродействующими зеркалами

Часто задаваемые вопросы

В1: Насколько быстро может ускоряться этот двигатель?

С подвижной частью весом 11,2 г и пиковым усилием 11,4 Н теоретическое пиковое ускорение чрезвычайно высокое. Фактическое ускорение зависит от массы нагрузки, ограничения тока драйвера и хода, и наши инженеры могут помочь вам рассчитать динамические характеристики для вашей конкретной нагрузки.

В2: Может ли двигатель работать непрерывно на высокой частоте?

Да, в пределах номинального непрерывного усилия 2,1 Н двигатель может работать на высокой частоте без перегрева. Для рабочих циклов, превышающих номинальное непрерывное значение, рекомендуется принудительное воздушное охлаждение, снижение номинальных характеристик рабочего цикла или больший типоразмер из серии VCAR. Наши инженеры по применению могут смоделировать ваш профиль движения и предложить оптимальную модель.

В3: Какие варианты обратной связи по положению доступны?

Мы рекомендуем линейные энкодеры, датчики Холла или датчики положения LVDT в зависимости от требуемого разрешения. SUPT MOTION может предоставить руководство по интеграции для сервоуправления с замкнутым контуром.

В4: Подходит ли двигатель для чистых помещений?

Да. Бесколлекторная конструкция без пазов не генерирует износных частиц, и двигатель может поставляться с материалами и кабелями, совместимыми с чистыми помещениями, для полупроводниковых и медицинских применений.
