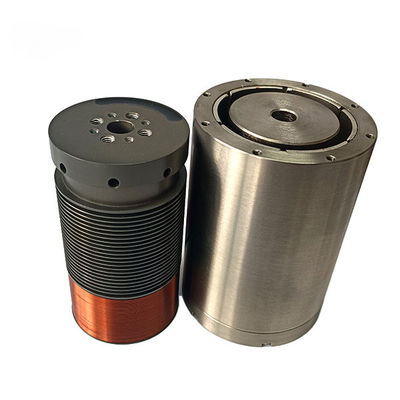

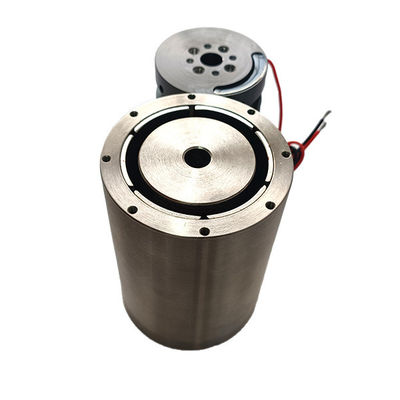

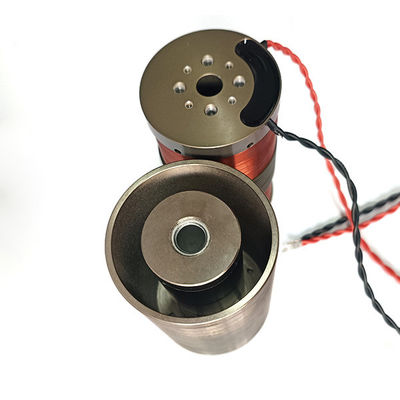

VCAR0022-0448-00A Мотор голосовой катушки 22N Пиковая сила 44,8 мм Удар Широкий диапазон скорости

Обзор продукта

VCAR0022-0448-00A — это цилиндрический двигатель с голосовой катушкой широкого диапазона скоростей из серии VCAR компании SUPT MOTION. При температуре 25 °C он обеспечивает общий ход до 44,8 мм, пиковое усилие до 22 Н и непрерывное усилие 11,4 Н. Эта модель двигателя с голосовой катушкой специально разработана для систем линейного перемещения, обеспечивая плавную работу от сверхнизких скоростей ползания до высокоскоростных возвратно-поступательных движений, при этом обеспечивая точный контроль скорости во всем диапазоне хода.

Двигатели с голосовой катушкой по своей природе способны работать в широком диапазоне скоростей, поскольку усилие пропорционально току катушки и не зависит от скорости. В отличие от шарико-винтовых и ременных приводов, он свободен от вариаций трения, люфта и механического резонанса, которые ограничивают диапазон скоростей. Следовательно, VCAR0022-0448-00A обеспечивает равномерную выходную силу в состоянии покоя, на низких и высоких скоростях — решающее преимущество для чувствительных к скорости процессов, таких как дозирование, нанесение покрытий и сканирование.

При диаметре статора 48 мм и длине 75,7 мм этот привод имеет прочную конструкцию, при этом подвижная масса составляет всего 52 грамма. Принцип прямого привода обеспечивает высокую динамическую жесткость, быструю реакцию и повторяемость на микронном уровне при замкнутом управлении. Каждый двигатель с голосовой катушкой изготавливается в соответствии со стандартами ISO 9001 и имеет сертификат CE; все устройства проходят контроль качества по усилию, сопротивлению и изоляции перед отгрузкой.

Помимо большого хода, VCAR0022-0448-00A отличается превосходной линейностью усилия, поскольку катушка работает в тщательно оптимизированном магнитном поле на всем протяжении хода. Следовательно, предсказуемая выходная сила достигается в каждом положении, что значительно упрощает настройку сервопривода и повышает точность контура в многоосевых станках. Этот привод может быть оснащен свободными выводами, разъемами или кабелями нестандартной длины, а также может включать дополнительные линейные направляющие для поддержки внешних нагрузок, в то время как двигатель обеспечивает движущую силу.

Технические характеристики

Ключевые особенности конструкции: ход 44,8 мм, охватывающий широкий диапазон скоростей от ползания до высокой скорости; пиковое усилие 22 Н при непрерывном усилии 11,4 Н; прямой привод с нулевым люфтом и без зубчатости; точное управление скоростью и положением; бесщеточная конструкция, не требующая обслуживания.

Применение

Широкий диапазон скоростей и большой ход VCAR0022-0448-00A идеально подходят для следующих применений:

• Автоматизированные машины для дозирования, нанесения покрытий и склеивания, требующие равномерной скорости
• Упаковочное, маркировочное и картонажное оборудование с переменными профилями скорости
• Машины для испытания материалов на растяжение, сжатие и усталостное циклирование
• Конвейеры для точной сортировки, калибровки и инспекции
• Системы лабораторной автоматизации и обработки жидкостей
• Станки для печати, сканирования и лазерной маркировки с комбинированными медленными и быстрыми перемещениями

Часто задаваемые вопросы

В1: Какой диапазон скоростей может достигать этот двигатель?

Двигатель может работать от скорости, близкой к нулю, до нескольких сотен миллиметров в секунду, в зависимости от напряжения драйвера и нагрузки. Поскольку усилие голосовой катушки управляется током и не зависит от скорости, скорость остается стабильной по всему ходу 44,8 мм. Для вашей конкретной нагрузки и профиля движения мы можем предоставить динамический расчет, включающий ускорение, время стабилизации и требуемый ток драйвера.

В2: Как достигается точность позиционирования при таком большом ходе?

Мы рекомендуем линейный энкодер с желаемым разрешением плюс сервопривод с контурами положения и скорости. Конструкция с прямым приводом и нулевым люфтом гарантирует, что заданное положение сохраняется без механического дрейфа.

В3: Можно ли настроить ход?

Да, серия VCAR предлагает ходы от 1 мм до более 60 мм в различных типоразмерах. Для серийных применений могут быть разработаны нестандартные ходы, уровни усилия и механические интерфейсы.

В4: Каков рабочий цикл и тепловое поведение?

Номинальное непрерывное усилие 11,4 Н при 25 °C определяет безопасный непрерывный режим работы. Для более высокого усилия или более длительного режима работы мы можем добавить опции управления тепловым режимом или рекомендовать более крупную модель из семейства VCAR.

В5: Сколько времени занимает доставка?

Образцы отправляются в течение 3-5 рабочих дней, а производственные заказы — в течение 7-15 рабочих дней. Минимальный объем заказа составляет 1 шт. для оценки.
