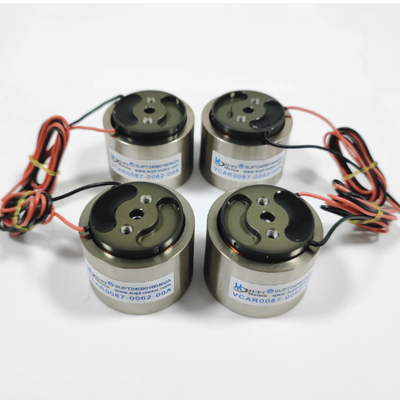

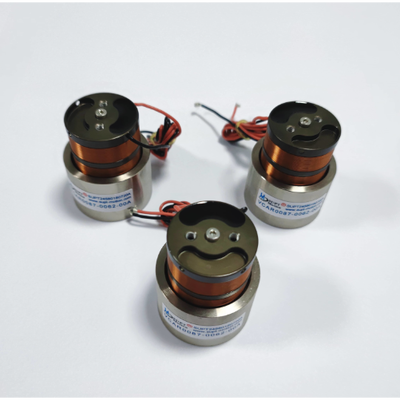

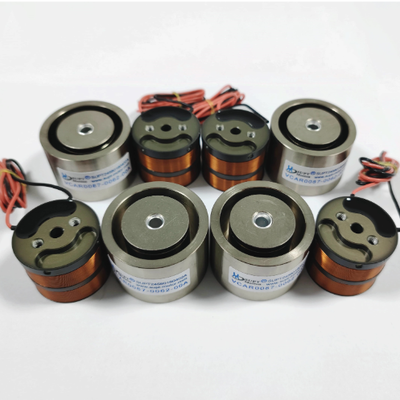

VCAR0087-0062-00A Звуковая катушка 87Н пиковая сила 6.2мм ход Высокая скорость

Обзор продукта

VCAR0087-0062-00A — это высокоскоростной цилиндрический двигатель с звуковой катушкой из серии VCAR компании SUPT MOTION, который обеспечивает пиковое усилие до 87 Н при коротком ходе всего 6,2 мм. Сочетание чрезвычайно высокой плотности силы и чрезвычайно короткого хода делает этот двигатель отличным выбором для высокоскоростных операций, высокочастотной реакции и задач с высокочастотными возвратно-поступательными движениями, что делает его особенно подходящим для применений, требующих быстрого приложения высокой силы на короткие расстояния.

Поскольку этот двигатель с звуковой катушкой использует принцип прямого привода звуковой катушки, он может развивать полное пиковое усилие 87 Н с места без необходимости использования редукторов или ходовых винтов, тем самым устраняя эффекты люфта, податливости или трения. Вес подвижной катушки составляет всего 45,2 г, что в сочетании с мощной магнитной цепью обеспечивает уровни ускорения, значительно превосходящие те, которые могут быть достигнуты пневматическими цилиндрами или электромагнитными приводами, при этом сохраняя точный контроль усилия на протяжении всего движения.

Диаметр статора составляет 43,1 мм, а длина — 34,9 мм. Он имеет прочную и компактную конструкцию, которая позволяет легко интегрировать его в автоматизированное оборудование. Двигатель имеет бесколлекторную конструкцию, не требует обслуживания и работает бесшумно, с расчетным сроком службы в миллионы циклов. Каждое устройство производится в соответствии с системой качества ISO 9001, имеет сертификат CE и проходит всестороннее тестирование силы, хода и электрических характеристик перед отгрузкой.

VCAR0087-0062-00A достигает высокой плотности силы за счет магнитной цепи большого диаметра и оптимизированной геометрии катушки, что позволяет ему заменить пневматические цилиндры и соленоидные приводы во многих применениях с коротким ходом, предлагая при этом превосходную управляемость. Номинальное напряжение 34,5 В обеспечивает компактную конструкцию драйвера, а низкая масса подвижной части эффективно подавляет механические удары и вибрацию даже при высоких частотах цикла. Благодаря прочной конструкции и опциональной герметичной катушке этот двигатель с звуковой катушкой подходит как для лабораторных, так и для производственных условий.

Спецификации

Основные конструктивные особенности: пиковое усилие 87 Н при коротком ходе 6,2 мм; высокоскоростная работа с прямым приводом и нулевым люфтом; высокая частотная характеристика для быстрого циклирования; компактный диаметр 43,1 мм; бесколлекторная конструкция, не требующая обслуживания.

Применение

Высокая скорость и короткий ход VCAR0087-0062-00A делают его идеальным для требовательных применений, включая:

• Высокоскоростные механизмы сортировки, штамповки и клепки
• Системы испытаний на вибрацию и удар для проверки надежности
• Активное демпфирование и виброизоляция для прецизионного оборудования
• Высокочастотные пропорциональные клапаны и приводы форсунок
• Быстрые сервоприводы инструментов и структурирование поверхности в прецизионной обработке
• Тестирование автомобильных компонентов, приводы коммутационных аппаратов и реле

Часто задаваемые вопросы

В1: Почему стоит выбрать двигатель с звуковой катушкой вместо пневматического цилиндра для высокоскоростного движения с коротким ходом?

Двигатель с звуковой катушкой обеспечивает точный контроль силы и положения, не требует подачи воздуха, не заедает, имеет гораздо более высокие скорости отклика и повторяемость. Он также тише и энергоэффективнее пневматики.

В2: Какое пиковое ускорение может достичь VCAR0087-0062-00A?

При пиковой силе 87 Н и подвижной части весом 45,2 г пиковое ускорение без нагрузки чрезвычайно высокое. Достижимое ускорение зависит от общей массы подвижной части и возможности драйвера по току; наши инженеры могут предоставить подробный динамический анализ, включая требуемое напряжение драйвера, ток и профиль ускорения для вашей конкретной массы нагрузки и цикла движения.

В3: Можно ли использовать этот двигатель для непрерывного высокочастотного циклирования?

Да, в пределах номинальной непрерывной силы 21,67 Н при 25 °C. Для длительной высокочастотной работы мы рекомендуем контролировать температуру катушки и можем поставить модели с более высокими номинальными значениями непрерывной мощности или опциями охлаждения.

В4: Какое напряжение и ток привода необходимы?

Номинальное напряжение составляет 34,5 В. Драйвер должен обеспечивать достаточный пиковый ток для создания требуемой силы; мы предоставим точные значения постоянной двигателя и сопротивления для расчета драйвера.

В5: Предлагаете ли вы версии с индивидуальной силой или ходом?

Да, серия VCAR охватывает пиковые усилия от 0,7 Н до 1351 Н и ходы до 63 мм. Индивидуальные версии с измененной силой, ходом, кабелями и креплением доступны по запросу.
