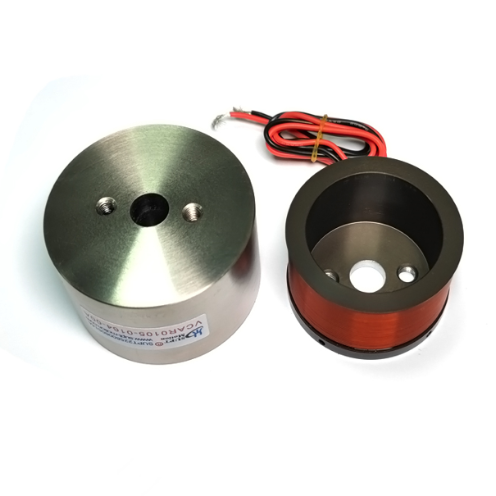

105Н толкнули моторы звуковой катушки с высоким откликом цилиндрические для автоматизированного оборудования

  • 105N Thrust High Response Cylindrical Voice Coil Motors For Automated Equipment
  • 105N Thrust High Response Cylindrical Voice Coil Motors For Automated Equipment
  • 105N Thrust High Response Cylindrical Voice Coil Motors For Automated Equipment
Место происхождения Сучжоу, Китай
Фирменное наименование SUPT MOTION
Сертификация CE, ISO9001
Номер модели VCAR0105-0164-00A
Количество мин заказа 1 шт.
Цена $60-$120 / Piece
Упаковывая детали Фирменная коробка SUPT MOTION с антистатической пенопластовой вставкой, гофрокартон экспортного каче
Время доставки 3-5 дней для образцов, 15-25 дней для оптовых заказов
Условия оплаты Т/Т
Поставка способности 5000 штук в месяц
Подробная информация о продукте
Номер модели VCAR0105-0164-00A Тип двигателя Цилиндрический двигатель звуковой катушки
Пиковая сила 105Н Непрерывная сила 35,4 с.ш.
Общий ход 160,4 мм Максимальное напряжение 20,1 В постоянного тока
Константа обратного электромагнитного поля 11,5 В/м/с Вес катушки 150 г
Диаметр статора 60.4mm Общая длина 400,4 мм
Класс изоляции Класс Н
Выделить

Мотор с голосовой катушкой быстрого реагирования

,

1 мс Механическая постоянная времени

,

Линейное движение с высоким ускорением
Оставьте сообщение
Характер продукции

Обзор продукции

VCAR0105-0164-00A - это цилиндрический двигатель голосовой катушки, специально разработанный для управления высокоскоростным движением.Он использует принцип движущейся катушки для прямого преобразования электрического тока в линейную тягуЭта конструкция с прямым приводом исключает обратную реакцию и механическое соответствие.позволяет двигателю быстро ускоряться и стабилизироваться в целевом положении примерно за одну миллисекунду.
Этот голосовой катушный приводящий механизм имеет номинальную напряженность 20,1 В постоянного тока, обеспечивает максимальную тягу 105 Н и имеет общий ход 16,4 мм, что делает его подходящим для коротких, высокоскоростных задач позиционирования.Высокоэнергетический неодимовый магнит и низкомассовая катушка интегрированы в цилиндрический корпус, тем самым сохраняя низкую движущуюся массу и высокое ускорение.
Каждый блок скручивается и балансируется под строгим контролем процесса, чтобы обеспечить постоянную выработку силы во всех блоках.Мотор голосовой катушки принимает простые текущие команды и генерирует плавный, управляемая сила по всему диапазону ходов, что делает серво-настройку простой и интуитивно понятной.

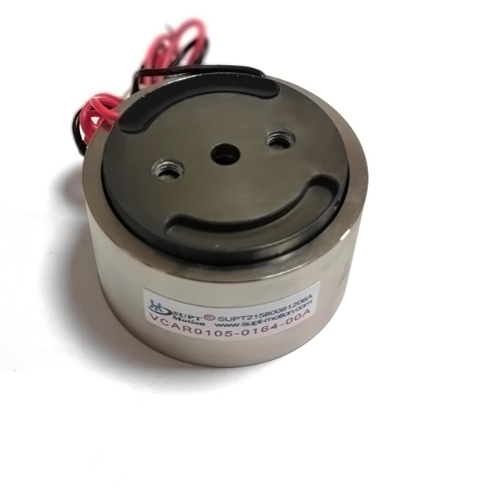

105Н толкнули моторы звуковой катушки с высоким откликом цилиндрические для автоматизированного оборудования

Решение

Многие автоматизированные устройства испытывают увеличенное время цикла из-за медленных и косвенных систем привода.которые замедляют время отклика и затрудняют точное расположение.
Этот двигатель голосовой катушки решает эту проблему, применяя силу непосредственно к нагрузке.или механическая реакцияСледовательно, команды шага могут быть выполнены и стабилизированы примерно за одну миллисекунду без колебаний.
Сила пропорциональна току, что делает кривые ускорения и замедления легко проектируемыми и повторяемыми.Для приложений, ориентированных на производительностьЭто практический метод сокращения времени движения и стабилизации и повышения производительности оборудования.или смазка коробки передач, этот подход прямого привода также упрощает техническое обслуживание.

Спецификации

Параметр Стоимость
Модель продукта VCAR0105-0164-00A
Тип двигателя Двигатель цилиндрической голосовой катушки
Пиковая сила 105N
Непрерывная сила при 25°C 35.4N
Общий удар 16.4 мм
Максимальное напряжение 20.1В постоянного тока
Константа обратного ЭМП 11.5 В/м/с
Чувствительность к силе 11.5 Н/А
Масса катушки 150 г
Диаметр статора 60.4 мм
Общая длина 400,4 мм
Класс изоляции Класс H
ПМодель Пиковая сила
(N)		 ВНепрерывная сила
при 25°C ((N)		 TОтальный инсульт
(мм)		 Мax Напряжение
(V)		 В.постоянная электромагнитного поля
(В/м/с)		 Wвосемь катушек
(g)		 SДиаметр(мм) Tдлина
(мм)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00А 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00А 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00А 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7

Применение

Этот голосовой катушек привода широко используется в механизмах выбора и места, полупроводниковой обработки, систем распределения, высокоскоростной сортировки, привода клапана, оптической фокусировки, и вибрации тестирования,среди других областейВ робототехнике он управляет движениями легких пальцев и запястьев, которые должны быстро реагировать на обратную связь датчиков.
Двигатели цилиндрических голосовых катушек также хорошо подходят для активного заглушения и других короткоторковых приложений, требующих быстрого ускорения и плавной работы в равновесном состоянии.Этот голосовой катушки привода также используется в активной отмене вибрации и высокоскоростных инструментальных сервосистем, которые требуют времени реакции силы в пределах домиллисекунды.

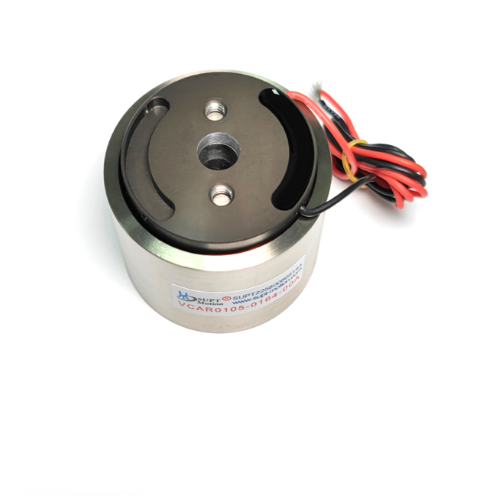

105Н толкнули моторы звуковой катушки с высоким откликом цилиндрические для автоматизированного оборудования

Частые вопросы

Вопрос: Каков срок службы этого двигателя?
Ответ: Двигатель не имеет щетки и не имеет подвижных электрических контактов. Единственная движущаяся часть - конвейер, поддерживаемый линейными подшипниками,Так что срок службы обычно измеряется в десятках миллионов циклов.

Вопрос: Можно ли настроить силу, удар и напряжение?
Ответ: Да. SUPT MOTION предлагает специальные обмотки, ходы от 1 мм до 60 мм и пиковые силы от 0,5 Н до 3000 Н. Укажите свой профиль движения, и мы подойдём к подходящему дизайну.

Вопрос: Какой драйвер мне использовать?
Ответ: Рекомендуется сервопривод текущего режима с обратной связью положения.

Вопрос: Требуется ли кодер для двигателя?
Ответ: для управления положением замкнутой цепи рекомендуется кодер. Для управления силой или скоростью достаточно одного драйвера текущего режима.
