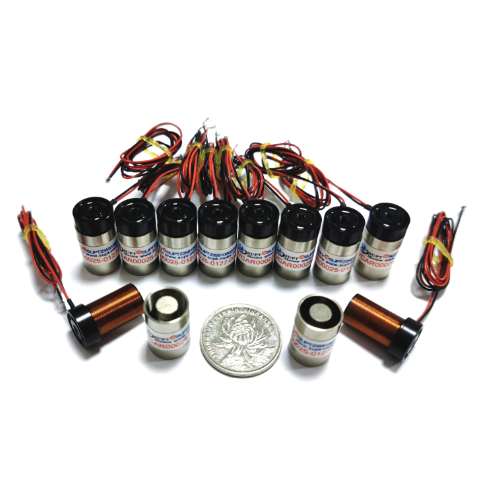

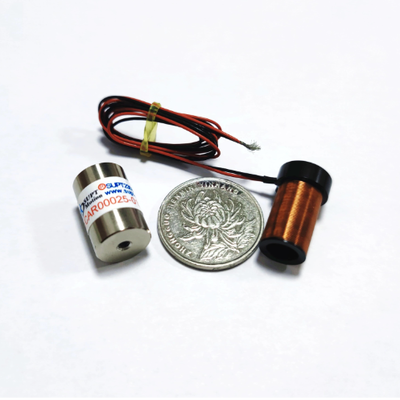

Высокоточный 12,8 В компактный цилиндрический голосовой катушный двигатель для микроустройств

  • High Precision 12.8V Compact Cylindrical Voice Coil Motor For Microdevices
  • High Precision 12.8V Compact Cylindrical Voice Coil Motor For Microdevices
  • High Precision 12.8V Compact Cylindrical Voice Coil Motor For Microdevices
Место происхождения Сучжоу, Китай
Фирменное наименование SUPT MOTION
Сертификация CE, ISO9001
Номер модели VCAR0007-0127-00A
Количество мин заказа 1 шт.
Цена $40-$70 / Piece
Упаковывая детали Фирменная коробка SUPT MOTION с антистатической пенопластовой вставкой, гофрокартон экспортного каче
Время доставки 3-5 дней для образцов, 15-25 дней для оптовых заказов
Условия оплаты Т/Т
Поставка способности 5000 штук в месяц
Подробная информация о продукте
Номер модели VCAR0007-0127-00A Тип двигателя Компактный двигатель с цилиндрической звуковой катушкой
Пиковая сила 7.1Н Непрерывная сила 2,3Н
Общий ход 12,7 мм Максимальное напряжение 12,8 В постоянного тока
Константа обратного электромагнитного поля 1,6 В/м/с Вес катушки 11.4g
Диаметр статора 19,1 мм Общая длина 27 мм
Класс изоляции Класс Б
Выделить

Конструкция компактного цилиндрического двигателя

,

Двигатель голосовой катушки диаметром 20 мм

,

Легкий прямоприводный приводящий механизм
Оставьте сообщение
Характер продукции

Обзор продукции

VCAR0007-0127-00A представляет собой компактный цилиндрический двигатель голосовой катушки с наружным диаметром всего 19,1 мм. Он питается от источника питания 12,8 В постоянного тока и обеспечивает ход 12,7 мм и максимальную тягу до 7.1 N, что делает его одним из самых маленьких приводов прямого привода в серии продуктов SUPT MOTION.
Его цилиндрическая форма позволяет естественным образом поместить его в круглые отверстия, рукава и полости, упрощая механическую интеграцию в ограниченные пространством продукты.движущаяся катушка ускоряется быстро и оказывает минимальные инерционные силы на окружающие структурыВысокоэнергетический магнит обеспечивает мощную тягу в компактной конструкции, в то время как бесконтактная конструкция обеспечивает тихую работу без воздействия колёса.
Простые текущие команды генерируют плавную, управляемую тягу по всему диапазону ходов, что делает серво-настройку простой и интуитивно понятной.корпус изготовлен из алюминия и покрыт коррозионностойкой отделкойЭтот двигатель предназначен для компактных устройств, которые требуют надежного, повторяемого линейного движения без громоздкой структуры скоростного двигателя.

Решение

Микроустройства, как правило, не имеют места для размещения вращающихся двигателей и механизмов передачи.1 мм цилиндрический корпус.
Благодаря своей конструкции прямого привода, этот двигатель голосовой катушки не имеет передач, склонных к износу, и не требует компенсации обратной реакции, что приводит к простому и надежному механизму.Низкая движущаяся масса и низкая индуктивность позволяют этому голосовому катушке двигатель, чтобы быть управляемый небольшим, недорогая схема драйверов.
Мотор голосовой катушки также может выдерживать частое обратное действие, которое распространено в механизмах распределения и сортировки.и безобслуживание точного линейного движения решения для небольших устройств.

Спецификации

ПМодель Пиковая сила
(N)		 ВНепрерывная сила
при 25°C ((N)		 TОтальный инсульт
(мм)		 Мax Напряжение
(V)		 В.постоянная электромагнитного поля
(В/м/с)		 Wвосемь катушек
(g)		 SДиаметр(мм) Tдлина
(мм)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00А 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00А 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00А 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7

Применение

Этот компактный линейный исполнитель голосовой катушки подходит для модулей автофокуса микрокамеры, устройств тактической обратной связи, микро-клапанов, пипеток лабораторной автоматизации, компактных захватчиков,механизмы оптического зума, и переносные медицинские устройства.
Тот же двигатель голосовой катушки также используется в компактных печатающих головках, механизмах сканирования штрих-кодов и микронасосных приводах.Он также подходит для микро-амортизационных и вибрационных систем с чрезвычайно строгими требованиями к пространству и весу.

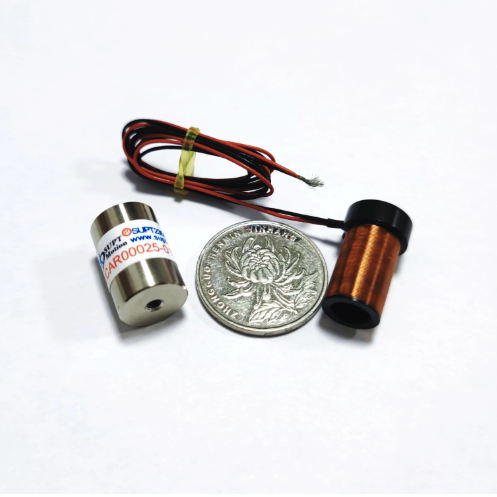

Высокоточный 12,8 В компактный цилиндрический голосовой катушный двигатель для микроустройств

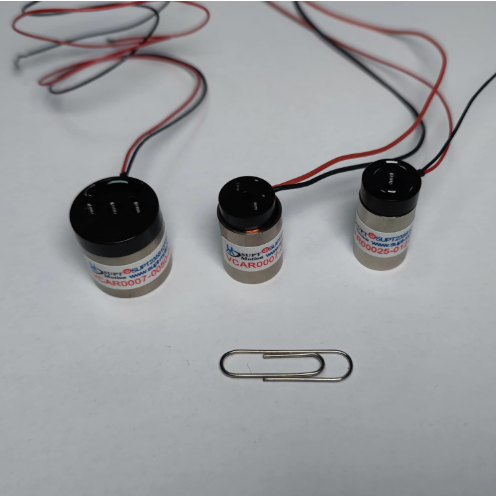

Высокоточный 12,8 В компактный цилиндрический голосовой катушный двигатель для микроустройств

Частые вопросы

Вопрос: Что делает цилиндрическую конструкцию преимуществом?
Ответ: цилиндрическая оболочка соответствует круглым отверстиям и полостям, поэтому двигатель может быть установлен без траты места.Он также обеспечивает сбалансированную магнитную цепь, которая сохраняет постоянную силу во всех направлениях установки.

В: Как долго этот маленький мотор может работать непрерывно?
Ответ: непрерывная сила при 25°C составляет 2,3 Н. Для рабочих циклов выше этого предела рекомендуется добавить водоотведение или периодически использовать двигатель.

Вопрос: Можно ли настроить двигатель диаметром 20 мм?
Ответ: Да. Удар, сила, напряжение, длина провода и тип соединителя могут быть настроены.

Вопрос: Водитель включен в состав двигателя?
Ответ: Мотор поставляется в качестве компонента, а соответствующая миниатюрная панель управления доступна по запросу для быстрой оценки.
