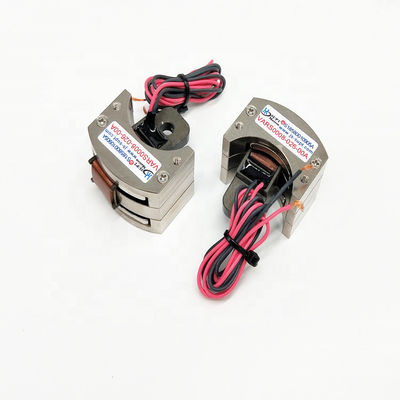

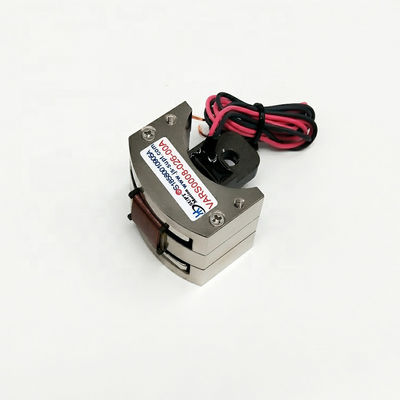

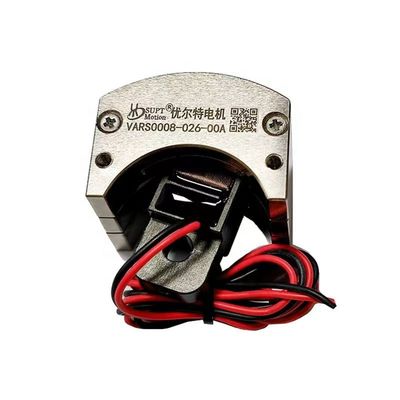

VARS0008 Микро-роторный двигатель с звуковой катушкой, быстрый отклик, нулевой люфт, 26 град.

Обзор продукта

Роторный двигатель с голосовой катушкой VARS0008-026-00A представляет собой поворотный привод с голосовой катушкой, разработанный SUPT MOTION для прецизионного позиционирования с ограниченным углом. При температуре 25 °C он имеет общий ход 26 градусов, пиковый крутящий момент 0,08 Н·м, непрерывный крутящий момент 0,05 Н·м и максимальное напряжение питания 6,4 В.
Вес всего 11,7 грамма, а общие размеры составляют 35 × 39,8 × 36,1 миллиметра, что делает его одним из самых компактных поворотных приводов в серии VARS. Поскольку катушка движется непосредственно в магнитном поле, устраняя необходимость в шестернях, ремнях или щетках, этот роторный двигатель с голосовой катушкой реагирует практически мгновенно на ток питания и работает без люфта.
Эта миниатюрная конструкция подходит для применений, где традиционные серводвигатели не могут быть установлены, таких как оптические модули, позиционирование зеркал и системы микроклапанов. Привод имеет номинальный срок службы 10 000 часов и не требует смазки или периодического обслуживания.

Решение

Традиционные компоненты вращательного движения, такие как редукторные двигатели постоянного тока и шаговые двигатели, страдают от таких проблем, как люфт, пульсации момента, трение и медленная реакция, которые ограничивают их точность позиционирования и динамические характеристики в высокочастотных приложениях. VARS0008-026-00A решает эти проблемы, используя архитектуру прямого привода с колебательной голосовой катушкой.
Выходной крутящий момент пропорционален току питания, что обеспечивает линейное и повторяемое управление силой; тем временем чрезвычайно малая подвижная масса обеспечивает высокое ускорение и время отклика на уровне миллисекунд. Отсутствие механических трансмиссионных компонентов, нулевой люфт и нулевые пульсации момента являются неотъемлемыми характеристиками этой конструкции, а конечное разрешение положения ограничено только датчиком обратной связи. Двигатель способен к высокочастотным, непрерывным двунаправленным колебаниям, что делает его пригодным для задач дрожания, сканирования и активного демпфирования.
Его компактный корпус упрощает интеграцию в продукты с ограниченным пространством, а низкоиндуктивная катушка позволяет электронике управления быстро модулировать ток, что приводит к плавному, бесшумному движению. Следовательно, инженеры могут создать высокоточный контур позиционирования с широким динамическим диапазоном, используя только простой усилитель тока и датчик положения. По сравнению с традиционными комбинациями двигателей и редукторов, это решение снижает системные затраты, сокращает время разработки и повышает надежность.

Технические характеристики

Применение

Типичные области применения включают приводы позиционирования зеркал для лазерных технологий, системы оптического сканирования и управления лучом, поворотные клапаны и демпфирующие приводы, поворотные столы и приводы управления полетом. Двигатель широко используется в полупроводниковой, автомобильной, промышленной и аэрокосмической отраслях, а также в медицинских приборах и лабораторной автоматизации. Его миниатюрный размер и быстрая реакция делают его отличным выбором для стабилизации миниатюрных гироскопов камер, позиционирования оптических переключателей, регулировки печатающих головок и любого механизма, требующего быстрого углового движения без люфта в небольшом объеме. Возможна индивидуальная настройка хода, напряжения питания и монтажных размеров для OEM-проектов.

Часто задаваемые вопросы

В1: Каков общий ход этого роторного двигателя с голосовой катушкой?

VARS0008-026-00A обеспечивает общий ход 26 градусов. Угол хода может быть настроен в соответствии с требованиями приложения.

В2: Почему этот двигатель имеет нулевой люфт?

Двигатель использует конструкцию прямого привода. Катушка движется непосредственно в магнитном поле без шестерен или трансмиссионных частей, поэтому механический люфт и пульсации полностью исключены.

В3: Каков срок службы двигателя?

Номинальный срок службы составляет 10 000 часов при нормальных условиях эксплуатации. Нет щеток или изнашивающихся трансмиссионных компонентов, которые нужно было бы заменять.

В4: Каково минимальное количество заказа и время доставки?

Минимальное количество заказа составляет 1 штуку. Заказы на образцы доставляются в течение 3-5 рабочих дней, а серийное производство занимает 15-25 дней.

В5: Можно ли настроить двигатель для моего продукта?

Да. Угол хода, напряжение питания, сопротивление катушки, длина кабеля и монтажные размеры могут быть настроены для OEM-проектов. Пожалуйста, предоставьте детали вашего приложения для индивидуального решения.
