VARS0017 90-градусный поворотный двигатель с звуковой катушкой, быстрый отклик, нулевой люфт

Обзор продукта

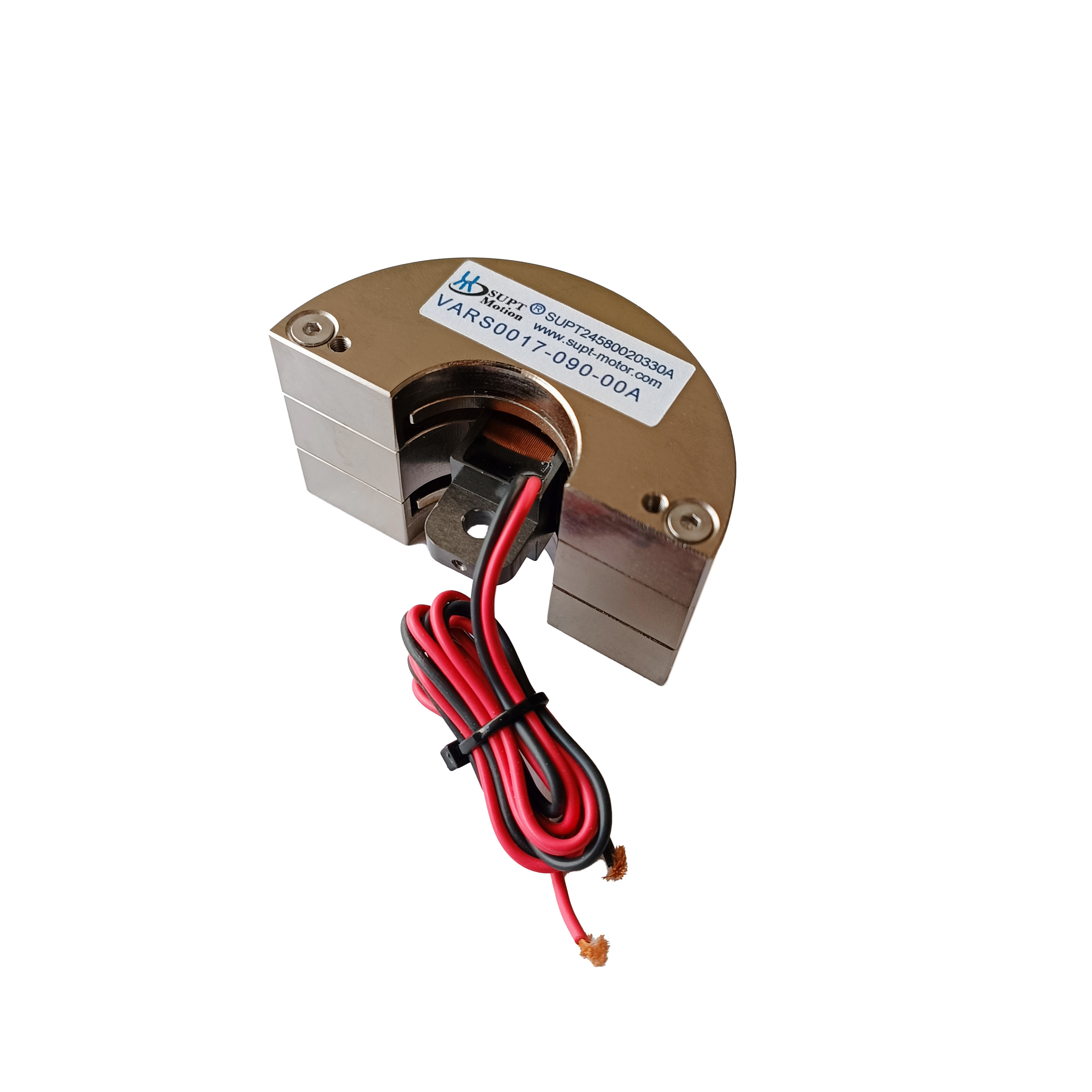

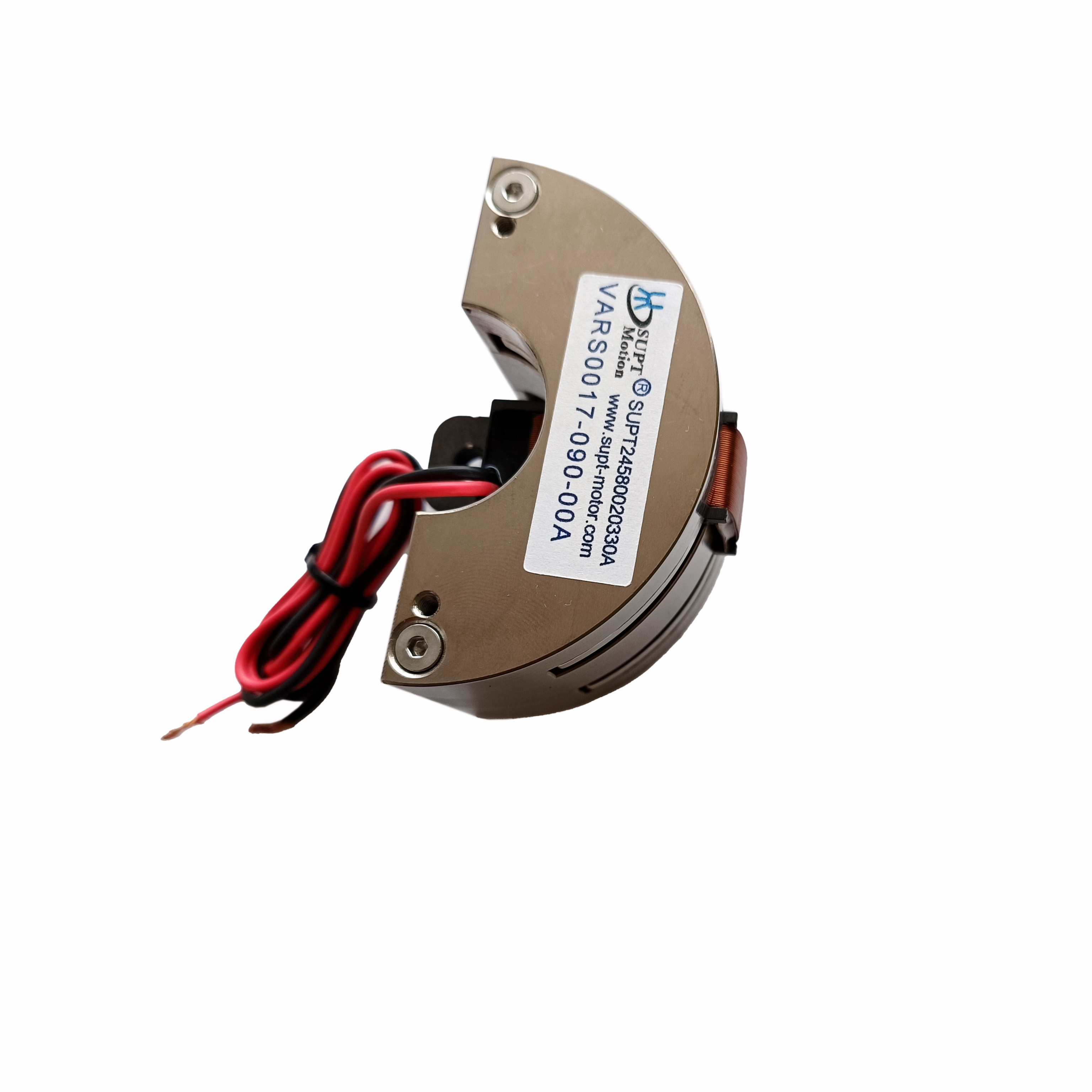

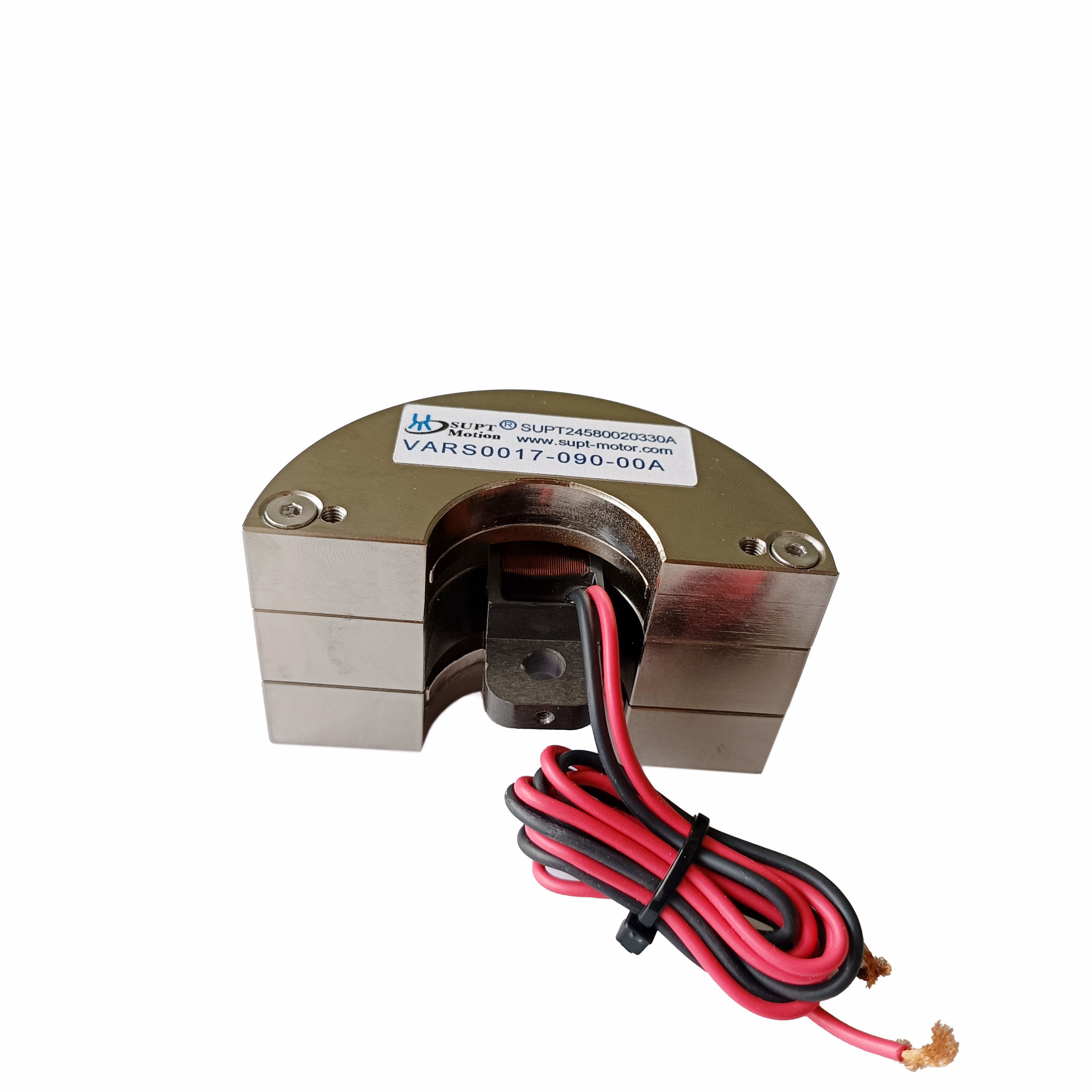

VARS0017-090-00A — это 90-градусный поворотный двигатель с голосовой катушкой из серии SUPT MOTION VARS, разработанный специально для позиционирования с большим углом и предельным углом, отличающийся быстрым откликом и нулевым люфтом. При температуре 25 °C этот поворотный двигатель с голосовой катушкой, работающий от максимального напряжения 11,1 В, обеспечивает пиковый крутящий момент 0,17 Н·м и непрерывный крутящий момент 0,1 Н·м в пределах полного хода 90 градусов. Голосовая катушка весит всего 17,8 г, а корпус двигателя имеет размеры 70 × 41,5 × 39 мм. Конструкция осциллирующей голосовой катушки преобразует ток привода непосредственно во вращающий момент, обеспечивая высокочастотную осцилляцию и исключительно плавное движение без необходимости использования шестерен, щеток или механической трансмиссии. Это делает привод идеальным для сканирующих зеркал, поворотных переключателей, управления клапанами и других применений, требующих сочетания большого углового хода и точного, повторяемого позиционирования. Благодаря сроку службы 10 000 часов, конструкции из алюминиевого сплава и отсутствию необходимости в обслуживании, VARS0017-090-00A является надежной альтернативой шаговым двигателям и сервосистемам с редуктором.

Решение

Задачи позиционирования с большим углом обычно выполняются с использованием шаговых двигателей или систем с редуктором, но это может привести к таким проблемам, как люфт, слышимый шум, резонанс и кумулятивные ошибки позиционирования. VARS0017-090-00A предлагает бескорпусное решение с прямым приводом и ходом до 90 градусов. Поскольку крутящий момент пропорционален току, этот поворотный двигатель с голосовой катушкой обеспечивает линейное управление и может управляться в простом режиме силы с разомкнутым контуром или работать в режиме положения с замкнутым контуром в сочетании с энкодером или датчиком Холла. Легкая сборка катушки поддерживает высокочастотное двунаправленное движение, которое критически важно для сканирования, дрожания и приложений с динамическим демпфированием. Нулевой люфт гарантирует, что выходной угол остается постоянным для заданного сигнала, тем самым улучшая повторяемость и сокращая время стабилизации. Конструкция без редуктора также устраняет необходимость в смазке и износе шестерен, снижая общую стоимость владения. Системные разработчики могут получить выгоду от этого компактного, простого в установке и управлении привода, готового к массовому производству. Поворотный двигатель с голосовой катушкой может работать непрерывно при номинальном крутящем моменте и периодически при пиковом крутящем моменте, предоставляя разработчикам широкий рабочий диапазон для требовательных рабочих циклов.

Спецификации

Применение

90-градусный ход делает этот привод идеальным для управления поворотными клапанами, демпфирующих приводов, позиционирования зеркал для лазерных технологий, систем поворотного позиционирования и приводов управления полетом. Он применяется в полупроводниковой, автомобильной, промышленной и аэрокосмической отраслях, а также в испытательном и измерительном оборудовании, где требуется быстрое и точное угловое позиционирование. Типичные применения включают вращение оптических переключателей, выравнивание антенн, модуляцию клапанов жидкостей, позиционирование турелей камер и механизмы тактильной обратной связи. Высокочастотный отклик также поддерживает активное подавление вибраций и сканирование. Доступны пользовательские варианты напряжения, хода и интерфейса для интеграции в конкретные системы OEM.

FAQ

В1: Каков угловой ход этой модели?

Общий ход составляет 90 градусов, что является самым широким стандартным ходом в серии малых VARS. По запросу доступны пользовательские ходы от 6 до 100 градусов.

В2: Может ли двигатель осциллировать на высокой частоте?

Да. Низкая масса подвижной катушки и конструкция с прямым приводом поддерживают высокочастотную двунаправленную осцилляцию, что делает двигатель подходящим для сканирования, дрожания и активного демпфирования.

В3: Нужен ли двигателю редуктор?

Нет. Поворотный двигатель с голосовой катушкой является приводом прямого действия. Редуктор не требуется, поэтому система имеет нулевой люфт и не нуждается в смазке.

В4: Какие варианты обратной связи поддерживаются?

Двигатель может использоваться с энкодерами, датчиками Холла или аналоговыми датчиками положения для построения системы позиционирования с замкнутым контуром. Рама обеспечивает место для установки пользовательских элементов обратной связи.

В5: Какой гарантийный срок?

Стандартная гарантия составляет 1 год. Техническая поддержка по интеграции и выбору драйвера предоставляется инженерной командой SUPT MOTION.
