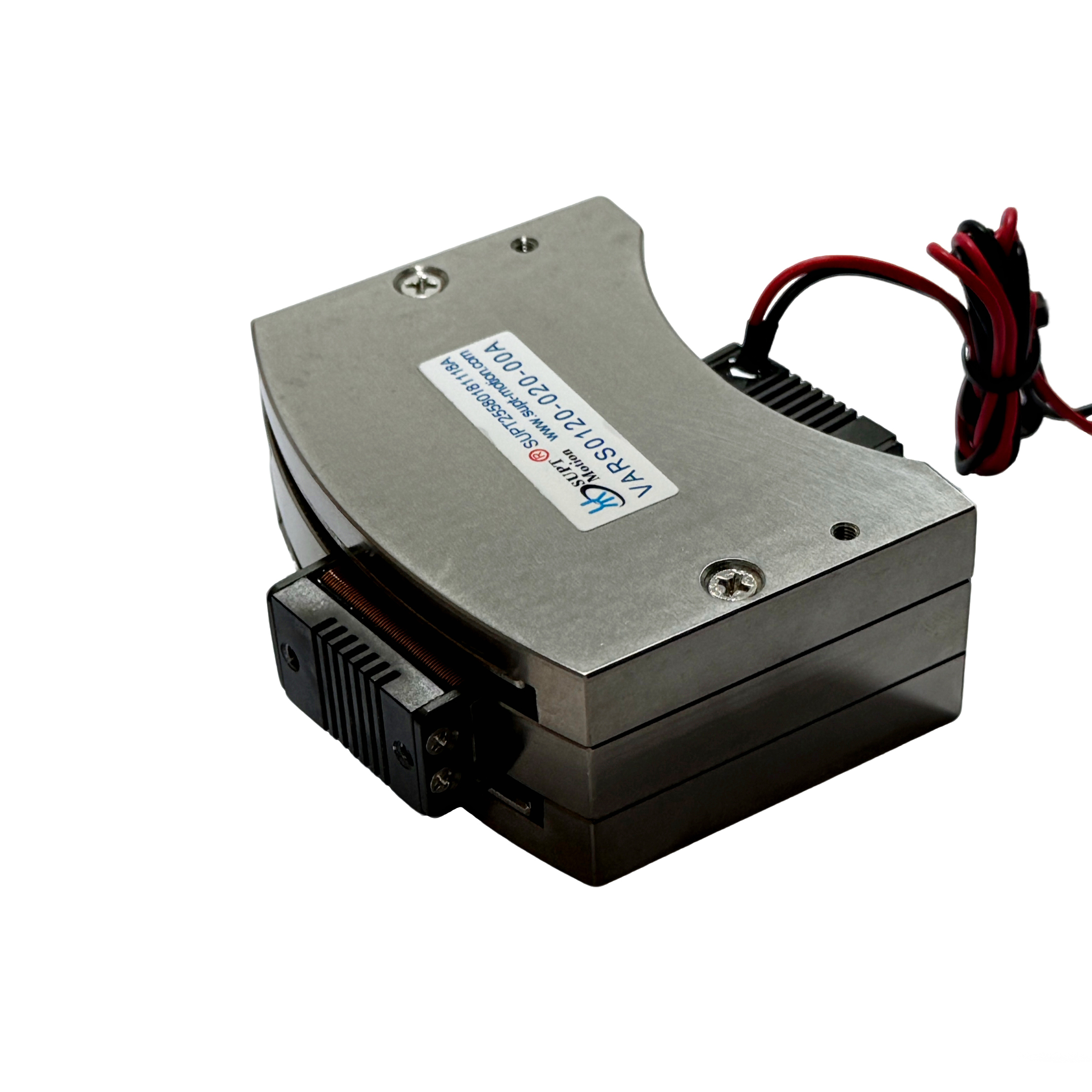

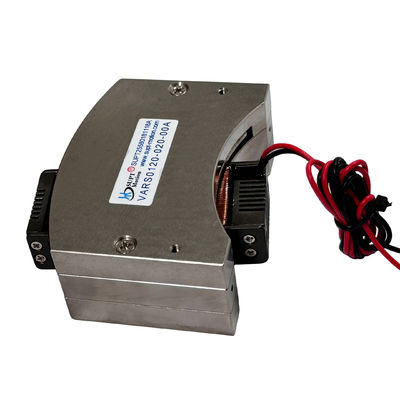

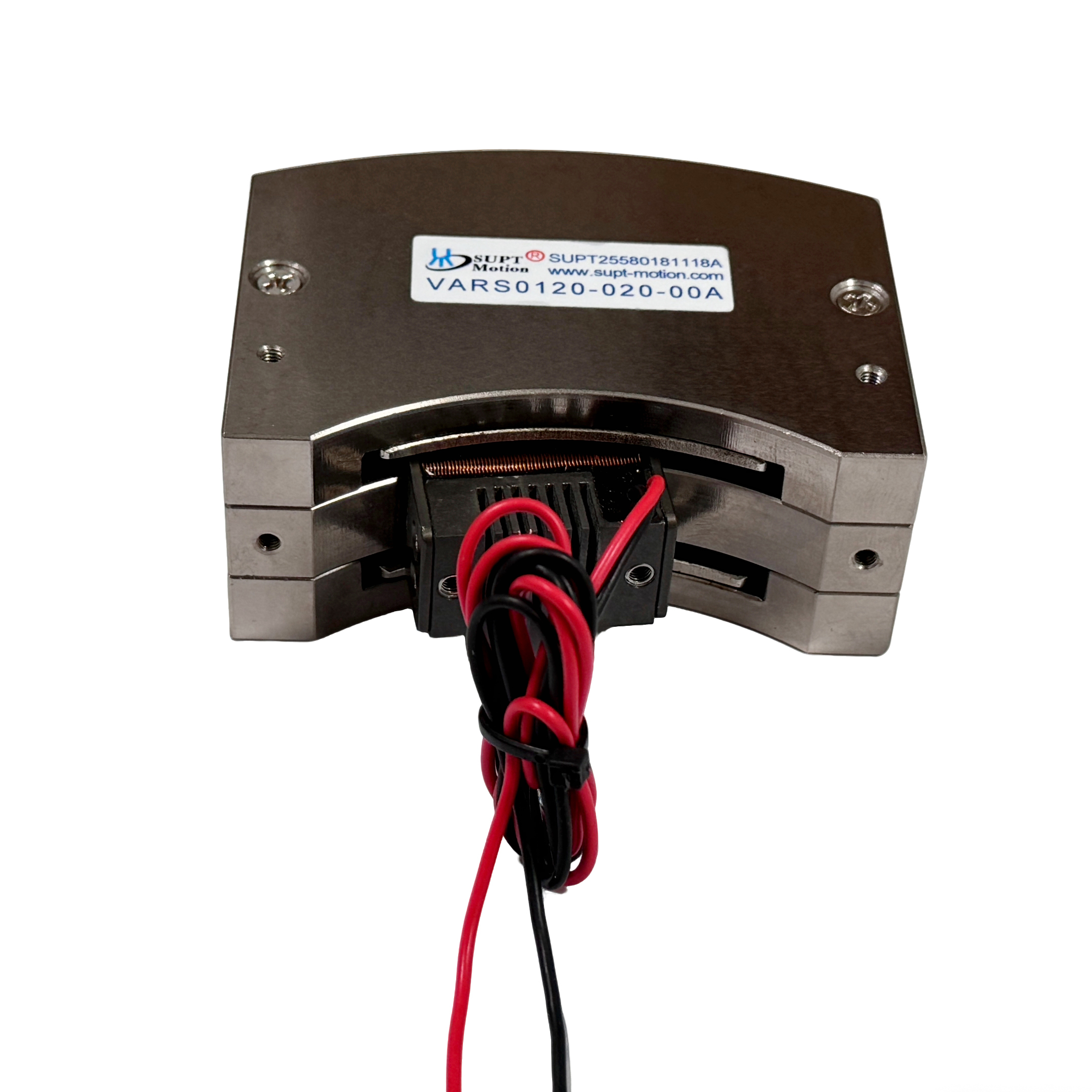

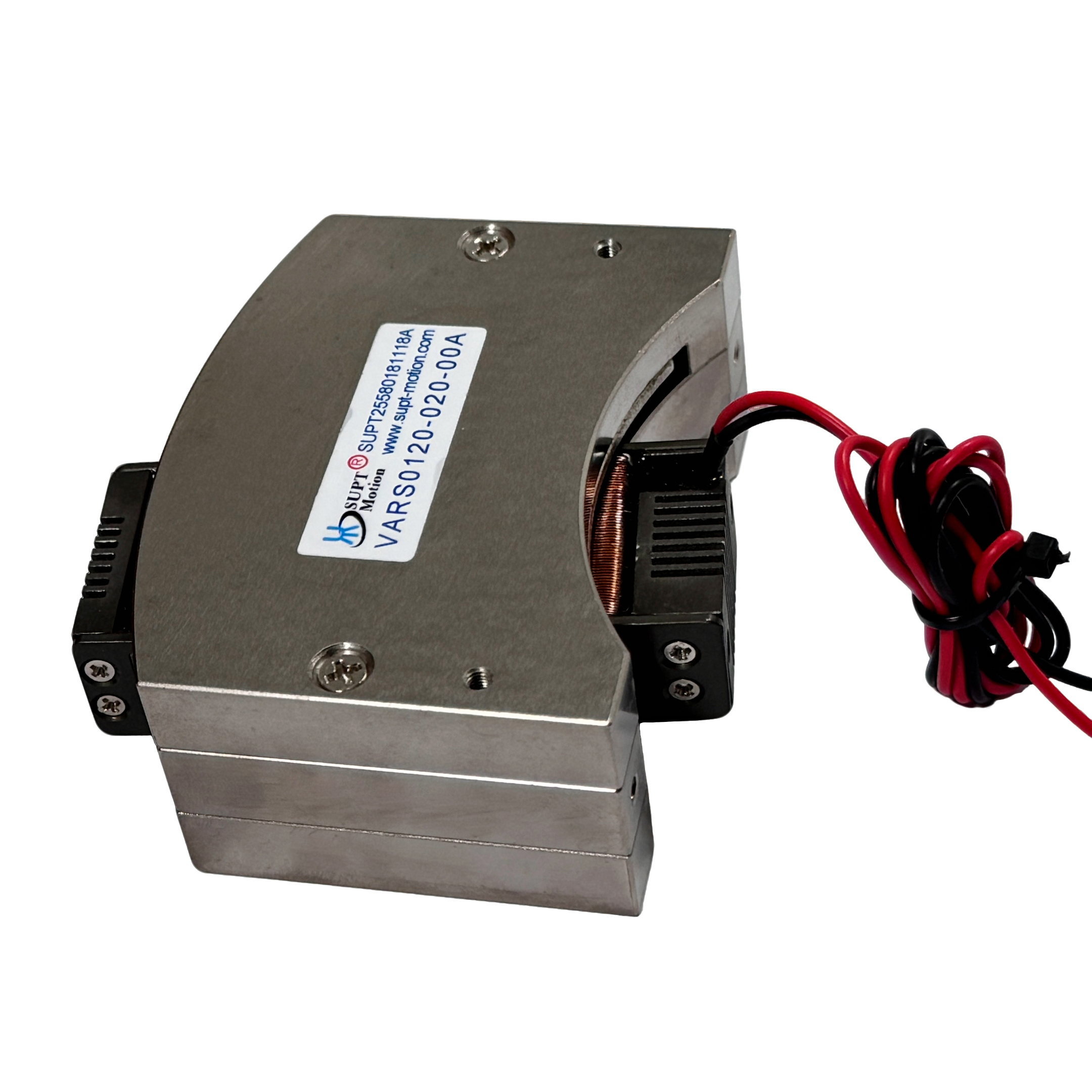

VARS0120 Ротационный двигатель с голосовой катушкой Высокое ускорение Нулевой люфт 1,2 Нм

Обзор продукта

Роторный двигатель с витковым приводом VARS0120-020-00A представляет собой высокоускорительный колебательный привод серии SUPT MOTION VARS. При температуре 25 °C этот привод обеспечивает пиковый крутящий момент 1,2 Н·м и непрерывный крутящий момент 0,5 Н·м в диапазоне полного хода 20 градусов при максимальном напряжении питания 8,4 В.
Масса витковой катушки составляет всего 65 г, а корпус двигателя имеет размеры 81 × 73,4 × 32 мм. Сочетание высокого крутящего момента и низкой подвижной массы обеспечивает превосходное угловое ускорение, позволяя приводу достигать заданного положения за несколько миллисекунд. Конструкция с прямым приводом от витковой катушки исключает шестерни и компоненты трансмиссии, что обеспечивает нулевой люфт, отсутствие эффекта зубчатого зацепления и плавное двунаправленное движение на высоких частотах.
Этот роторный двигатель с витковым приводом специально разработан для применений, требующих агрессивного перемещения из точки в точку, быстрой стабилизации и высокой повторяемости, таких как механизмы захвата и размещения, приводы затворов и оборудование для динамических испытаний. VARS0120-020-00A имеет конструкцию из алюминиевого сплава, номинальный срок службы 10 000 часов и не требует обслуживания, обеспечивая динамические характеристики сервопривода для компактных систем движения.

Решение

Высокоскоростная автоматизация требует приводов, способных к быстрому ускорению, быстрой стабилизации и точной повторяемости без механических ошибок. Традиционные соединения двигатель-редуктор вносят инерцию, люфт и податливость, что ухудшает динамические характеристики. VARS0120-020-00A решает эту проблему, используя роторный двигатель с витковым приводом прямого привода, который генерирует крутящий момент непосредственно от низкомассовой катушки.
Его высокая способность к ускорению сокращает время цикла для оборудования захвата и размещения, а конструкция с нулевым люфтом обеспечивает точную остановку под заданным углом при каждом движении. Поскольку двигатель не имеет крутящего момента зубчатого зацепления, движение остается исключительно плавным даже на очень низких скоростях, что повышает стабильность позиционирования в прецизионных механизмах.
Линейная зависимость между током и крутящим моментом упрощает управляющее программное обеспечение: стандартные сервоприводы или простые усилители тока могут управлять двигателем в режимах силы, скорости или положения. По сравнению с традиционными роторными сервосистемами, это снижает трудозатраты на проектирование и минимизирует количество компонентов. Прочная алюминиевая рама и герметичная сборка катушки также делают этот привод подходящим для промышленных сред с пылью и вибрацией.

Технические характеристики

Применение

Характеристика высокого ускорения подходит для автоматизированной сборки, обработки полупроводников, испытательного и инспекционного оборудования, а также других применений, где критически важно короткое время цикла. Типичные применения включают роторные индексные механизмы, приводы затворов и клапанов, сортировочные желоба, симуляцию динамических нагрузок, приводы клапанов и системы управления полетом. Привод также хорошо работает при высокочастотном сканировании и дрожании, где требуется быстрое двунаправленное движение. Рынки включают полупроводниковую, автомобильную, промышленную автоматизацию и аэрокосмическую промышленность. Для интеграции OEM могут быть предоставлены индивидуальные конфигурации хода, напряжения и монтажа.

Часто задаваемые вопросы

В1: Насколько быстро может ускоряться этот двигатель?

Низкая масса подвижной катушки 65 г в сочетании с пиковым крутящим моментом 1,2 Н·м обеспечивают очень высокое угловое ускорение. Типичное время шага и стабилизации составляет миллисекунды, в зависимости от инерции нагрузки и настроек драйвера.

В2: Каков полный ход VARS0120-020-00A?

Стандартный полный ход составляет 20 градусов. Значения хода от 6 до 100 градусов доступны во всей серии VARS.

В3: Можно ли использовать двигатель для непрерывных колебаний?

Да. Конструкция прямого привода поддерживает высокочастотные двунаправленные колебания в пределах номинального непрерывного крутящего момента, что подходит для применений сканирования и дрожания.

В4: Какой драйвер рекомендуется?

Рекомендуется ШИМ-сервопривод или линейный усилитель тока с номинальным напряжением 8,4 В и требуемым пиковым током. SUPT MOTION может проконсультировать по выбору драйвера для вашего приложения.

В5: Подходит ли этот двигатель для промышленных условий?

Да. Рама из алюминиевого сплава и прочная конструкция разработаны для промышленной автоматизации, а двигатель не требует обслуживания при нормальных условиях эксплуатации.
