VARS0022 Микро-роторный двигатель с голосовой катушкой, высокая стабильность, 0,22 Нм, привод с углом поворота 32 град.

Обзор продукта

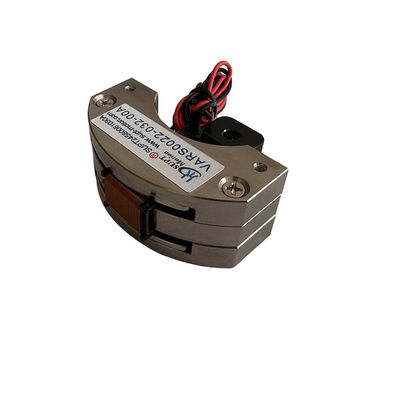

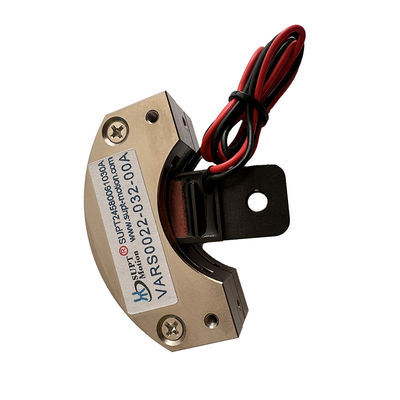

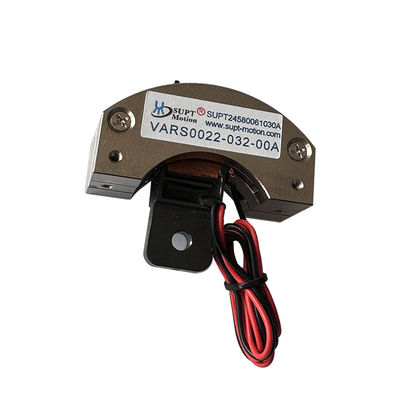

VARS0022-032-00A — это компактный поворотный двигатель с голосовой катушкой типа «маятник», представленный SUPT MOTION, разработанный специально для точного углового позиционирования в ограниченном пространстве. При температуре 25 °C этот поворотный двигатель с голосовой катушкой обеспечивает пиковый крутящий момент 0,22 Н·м и непрерывный крутящий момент 0,12 Н·м в пределах общего диапазона перемещения 32 градуса, с максимальным напряжением питания 15,5 В.
Имея размеры всего 60 × 60 × 36 мм и подвижную катушку весом всего 21,5 грамма, этот двигатель в настоящее время является одним из самых легких поворотных приводов с ограниченным углом поворота, доступных для применений инструментального класса. Благодаря конструкции с прямым приводом ротор мгновенно реагирует на команды тока и свободен от проблем с люфтом, характерных для двигателей с редуктором.
Поскольку крутящий момент линейно увеличивается с током и отсутствует износ щеток, этот привод с голосовой катушкой обеспечивает плавное, повторяемое движение в течение всего заявленного срока службы 10 000 часов. Корпус из алюминиевого сплава обеспечивает отличное рассеивание тепла и защищает сборки катушки и магнита как в промышленных, так и в лабораторных условиях.

Решение

Разработчики компактных приборов часто нуждаются в поворотной платформе, которая достаточно мала, чтобы ее можно было установить рядом с оптическими компонентами или датчиками, но при этом достаточно стабильна, чтобы поддерживать свой угол во время измерений. Микрошаговые двигатели не только увеличивают вес, но и потребляют постоянный удерживающий ток и генерируют пульсации, которые мешают чувствительным полезным нагрузкам.
VARS0022-032-00A предлагает альтернативу: встроенный, высокостабильный микропривод. Катушка приводится в движение непосредственно в магнитном поле, поэтому двигатель имеет нулевой люфт и нулевой удерживающий момент; низкая подвижная масса обеспечивает достаточно высокую частоту механического резонанса, что позволяет добиться быстрого и хорошо демпфированного установившегося отклика. Удерживающий момент обеспечивается электромагнитно и требует лишь умеренного непрерывного тока для поддержания, что позволяет системе достичь жесткой угловой блокировки без необходимости механического торможения.
Это решение позволяет инженерам создавать высокостабильный контур углового позиционирования, используя всего три компонента: привод, усилитель тока и датчик угла. Предсказуемый коэффициент крутящего момента упрощает процесс настройки, а при масштабировании проектов один и тот же управляющий код может быть повторно использован для различных размеров стоек VARS. В результате получается компактная, бесшумная и не требующая обслуживания ось движения, способная соответствовать ожиданиям современных оптических и испытательных приборов в отношении точности.

Технические характеристики

Применение

Этот миниатюрный поворотный двигатель с голосовой катушкой подходит для применений, где пространство на плате измеряется в миллиметрах: оптические фильтровые колеса, миниатюрные стабилизаторы гироскопов, механизмы помощи автофокусировки, регуляторы печатающих головок и компактные позиционеры клапанов. Он также используется в инструментах для работы с полупроводниками, лабораторной автоматизации и медицинских приборах, требующих небольшого, чистого углового стола с высокой стабильностью.
32-градусный ход охватывает диапазон, необходимый большинству механизмов выравнивания и переключения датчиков, в то время как легкая катушка обеспечивает плавные, свободные от колебаний движения, которые не сотрясают соседние компоненты. В поворотных клапанах и демпфирующих приложениях двигатель обеспечивает плавную модуляцию крутящего момента, а в системах углового позиционирования действует как точный индексатор с ограниченным углом поворота. Для клиентов, которым требуется другая конструкция, SUPT MOTION предлагает ту же технологию голосовой катушки маятникового типа в корпусах от миниатюрных до высокомоментных промышленных классов.

FAQ

В1: Насколько компактен VARS0022-032-00A?

Внешний корпус имеет размеры 60 × 60 × 36 мм, а подвижная катушка весит всего 21,5 г, что делает его пригодным для установки внутри портативных приборов, оптических модулей и компактных автоматизированных сборок.

В2: Что делает этот двигатель стабильным под фиксированным углом?

Высокая стабильность достигается за счет конструкции с прямым приводом голосовой катушки: крутящий момент пропорционален току, в пути привода нет трения или люфта, а низкоинерционная катушка позволяет контуру управления надежно удерживать заданный угол без предельных циклов или дрейфа.

В3: Может ли двигатель непрерывно колебаться?

Да. В пределах номинального непрерывного крутящего момента 0,12 Н·м при 25 °C привод может работать в режиме непрерывных двунаправленных колебаний для сканирования, вибрации или перекачки без износа щеток, ограничивающего его срок службы.

В4: Какое устройство обратной связи следует использовать?

Оптический энкодер, магнитный энкодер или емкостной датчик могут быть установлены на выходном валу в зависимости от требуемого разрешения. Сам привод ведет себя как чистый линейный объект, поэтому применимы большинство стандартных методов настройки сервопривода.

В5: Доступна ли индивидуальная настройка для этой модели?

Да. Угол хода, напряжение питания, вывод катушки, детали вала и монтажные отверстия могут быть адаптированы для OEM-программ. Минимальный заказ составляет 1 шт., а образцы обычно отправляются в течение 3-5 рабочих дней.
