VARS0077 Ротационный голосовой катушный двигатель высокое ускорение 0,77 Нм 20 градусов Swing Actuator

Обзор продукта

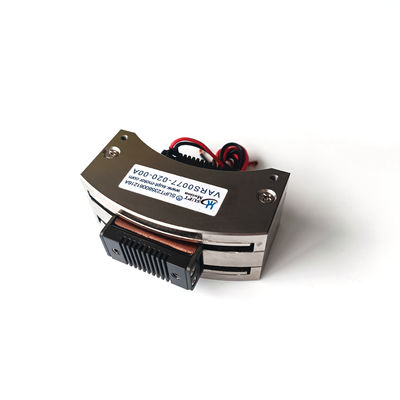

VARS0077-020-00A — это поворотный двигатель с катушкой, производства SUPT MOTION, с высоким ускорением, подходящий для применений, требующих чрезвычайно быстрого углового перемещения на коротком ходе. При температуре 25 °C этот поворотный двигатель с катушкой обеспечивает пиковый крутящий момент 0,77 Н·м и непрерывный крутящий момент 0,63 Н·м, с общим ходом 20 градусов и максимальным напряжением питания 6,7 В.
Масса подвижной катушки составляет 66 грамм, а общие размеры — 75 × 50 × 30 миллиметров. Конструкция с прямым приводом означает, что катушка является единственной движущейся частью: между электрическим входом и механическим выходом нет шестерен, ремней или щеток, поэтому каждый ампер тока напрямую преобразуется в крутящий момент без влияния задержек системы передачи.
Этот поворотный привод разработан для коротких, быстрых и высокоповторяющихся движений, где критически важна производительность. Сочетание высокого пикового крутящего момента и умеренной массы обеспечивает угловое ускорение, позволяющее механизмам захвата и перемещения, сортировочным затворам и сканирующим элементам завершать каждый цикл за миллисекунды, в то время как прочный алюминиевый корпус обеспечивает жесткость компонента при высокоскоростной работе.

Решение

Быстродействующее производственное оборудование часто теряет время цикла из-за приводов, которые движутся слишком медленно или резонируют после каждого шага. Пневматические толкатели, шаговые двигатели и небольшие двигатели постоянного тока с редукторами добавляют податливость и задержки стабилизации, которые ограничивают количество операций в минуту, которое может выполнять машина.
VARS0077-020-00A решает эту проблему с помощью топологии двигателя с катушкой высокого ускорения. Поскольку соотношение крутящего момента к току постоянно, а инерция ротора низкая, двигатель может управляться агрессивными профилями тока для быстрого ускорения, мгновенного реверса и остановки в целевой точке с минимальным перерегулированием. Ход в 20 градусов является практичным для отклоняющих зеркал, сортировочных затворов, натяжителей и аналогичных механизмов, которые перемещаются между двумя или тремя положениями.
Отсутствие механического редуктора также означает отсутствие люфта, вызывающего вибрации, и отсутствие смазываемых деталей, изнашивающихся за миллионы циклов. При непрерывной работе двигатель работает в пределах своего рабочего диапазона непрерывного крутящего момента 0,63 Н·м, а короткий тепловой путь через алюминиевую раму поддерживает температуру обмотки под контролем. Инженеры получают быстре, повторяемый и не требующий обслуживания поворотный узел, который легко интегрируется со стандартными драйверами сервопривода.

Спецификации

Применение

Типичные области применения включают высокочастотные отклоняющие зеркала в лазерной обработке, колебательные элементы в линиях печати и упаковки, высокоскоростные сортировочные затворы, транспортеры и измерительные щупы, которые должны быстро перемещаться между измерительными позициями. Привод также хорошо подходит для поворотных клапанов и демпфирующих приводов, систем поворотных позиционирования и приводов управления полетом в полупроводниковой, автомобильной, промышленной и аэрокосмической отраслях.
Для каждого из этих применений ход в 20 градусов достаточен для перемещения рычага, лопатки или зеркала в пределах их полезного диапазона, в то время как высокое ускорение обеспечивает чрезвычайно короткое время простоя между командами. Устройство также хорошо работает в режимах непрерывных колебаний, таких как дрожание и компенсация вибрации, где его конструкция без люфта позволяет избежать ударов и износа, сокращающих срок службы механических соединений. Для производителей оригинального оборудования могут быть разработаны пользовательские пределы хода, напряжение катушки и монтажные интерфейсы.

FAQ

В1: Насколько быстро может перемещаться VARS0077-020-00A?

Благодаря пиковому крутящему моменту 0,77 Н·м, приводящему в движение катушку весом 66 г, привод достигает очень высокого углового ускорения, а типичные перемещения на коротком ходе стабилизируются в диапазоне низких миллисекунд при использовании драйвера сервопривода в режиме тока.

В2: Каков общий ход?

Стандартный общий ход составляет 20 градусов. Механические конечные упоры и контроллерные ограничения угла могут быть предоставлены для применений, требующих меньшего хода или определенного центрального положения.

В3: Может ли он работать в режиме непрерывных колебаний?

Да. Непрерывные двунаправленные колебания разрешены в пределах номинального непрерывного крутящего момента 0,63 Н·м при 25 °C, что охватывает задачи дрожания, сканирования и демпфирования вибрации без перегрева.

В4: Почему в этом двигателе нет люфта?

Катушка напрямую приводит выходной вал в магнитном поле, поэтому конструкция не содержит шестерен, ремней или муфт. Механический люфт и момент от зубчатого зацепления, следовательно, устраняются конструкцией, а не регулировкой.

В5: Какие варианты доставки и поддержки доступны?

Минимальное количество заказа составляет 1 шт. Образцы отправляются в течение 3-5 рабочих дней, а производственные заказы — в течение 15-25 дней. SUPT MOTION предоставляет руководства пользователя драйверов и услуги по настройке для OEM-проектов.
