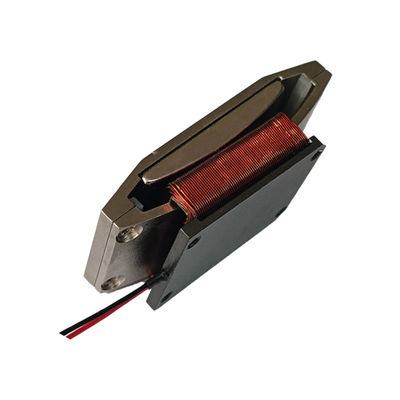

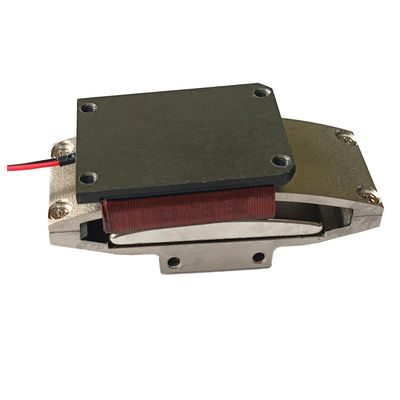

VARS0350 Ротационный голосовой катушный двигатель высокая стабильность 3,5 Нм 60 градусов Swing Actuator

Обзор продукции

VARS0350-060-00A - это тяжелый вращающийся коленчатый двигатель, разработанный компанией SUPT MOTION, специально предназначенный для широкоугольных задач по позиционированию и стабилизации, требующих высокого крутящего момента.При 25 °C, этот вращающийся голосовой катушный двигатель обеспечивает пиковый крутящий момент 3,5 Н·м и непрерывный крутящий момент 1,14 Н·м на исключительно широком диапазоне общего хода 60 градусов при максимальном напряжении привода 25.8 В.
Движущаяся катушка весит 115 грамм, а корпус привода измеряет 115 × 65 × 54,5 миллиметра.придавая устройству линейную зависимость крутящего момента и тока с нулевым обратным воздействием и без эффекта переключения, даже при таких высоких уровнях мощности.
Эта модель голосовой катушки двигателя специально разработана для вращающихся систем, которые требуют большого угла движения при перевозке тяжелых грузов, таких как большие зеркала руля, промышленные клапаны,механизмы сдерживанияПрочная алюминиевая конструкция и большая контактная площадь подшипника обеспечивают высокую стабильность номинального крутящего момента, в то время как000-часовой проектный срок службы позволяет снизить общую стоимость владения оборудованием, работающим непрерывно.

Решение

Широкоугольные вращающиеся приводы в промышленном оборудовании обычно используют сервомоторы, оснащенные гармоническими или редукторами ремня.и периодические ошибки, которые уменьшают стабильность позиционирования и требуют частого обслуживания в пыльной среде или с высокой частотой цикла.
VARS0350-060-00A заменяет комбинацию двигателя и редуктора одним элементом прямого привода.что позволяет управляющей петле достичь плавного, высокоустойчивое движение по всему 60-градусному диапазону движения.
с максимальным крутящим моментом 3,5 N·m и непрерывным крутящим моментом 1,14 N·m,Этот вращающийся приводной механизм может быстро ускорять нагрузки с высокой инерцией и противостоять внешним помехам, чтобы поддерживать стабильное положение без необходимости механического торможения..
Его широкий ход устраняет необходимость в многоразовых приводах во многих приложениях,в то время как магнитное соединение без обратной реакции улучшает двунаправленную повторяемость в таких процессах, как измерение клапанаБез износоустойчивых компонентов передачи,Это решение сокращает время простоя и упрощает обслуживание, что особенно важно для оборудования, работающего круглосуточно на заводах., транспортных средств или аэрокосмических испытательных стендов.

Спецификации

Применение

Этот исполнитель голосовой катушки может служить в качестве исполнителя зеркального положения в лазерных системах с большой диафрагмой, телескопных пучках, и оптических следящих крепежах,а также вращающийся клапан-актуатор для измерения топливаЕго 60-градусный ход и высокая устойчивость также делают его подходящим для использования в качестве амортизатора при управлении вибрацией конструкций, вращающихся системах позиционирования в станках-инструментах,и управляющие устройства управления полетом в беспилотных летательных аппаратах (БПЛА).
Этот двигатель голосовой катушки широко используется в полупроводниковой, автомобильной, промышленной и аэрокосмической промышленности, и может быть использован везде, где большой угол, высокий крутящий момент,требуется вращающаяся платформа без обратной реакции.В пределах номинального диапазона непрерывного крутящего момента двигатель поддерживает непрерывное колебание, что делает его подходящим для сканирования контуров и испытаний;его прочный корпус выдерживает удары и вибрации в среде мобильной установки.

Частые вопросы

Вопрос 1: Какие нагрузки может управлять VARS0350-060-00A?

При максимальном крутящем моменте 3,5 Н·м и непрерывном крутящем моменте 1,14 Н·м при температуре 25 °С, приводящий механизм приводит в действие зеркала, клапаны и порты с умеренной инерцией.Точное ускорение зависит от инерции нагрузки и доступного тока от водителя.

Вопрос 2: Каков общий ход этой модели?

Общий ход составляет 60 градусов, один из самых широких в серии VARS. Для приложений, требующих меньшего диапазона, доступны как механические, так и электрические ограничения угла.

Вопрос 3: Как достигается высокая стабильность на позиции хелдинга?

Стабильность исходит из принципа прямого привода голосовой катушки: крутящий момент пропорционален току без трения, обратной реакции или колебания,так что замкнутый цикл контроллер может держать вал жестко под любым углом в течение хода без охоты.

Q4: Каковы сроки выполнения и варианты настройки?

Минимальное количество заказа 1 шт. Образцы доставляются в 3-5 рабочих дней и производственные заказы в 15-25 дней.Конфигурация вала и размеры установки доступны для требований OEM.
