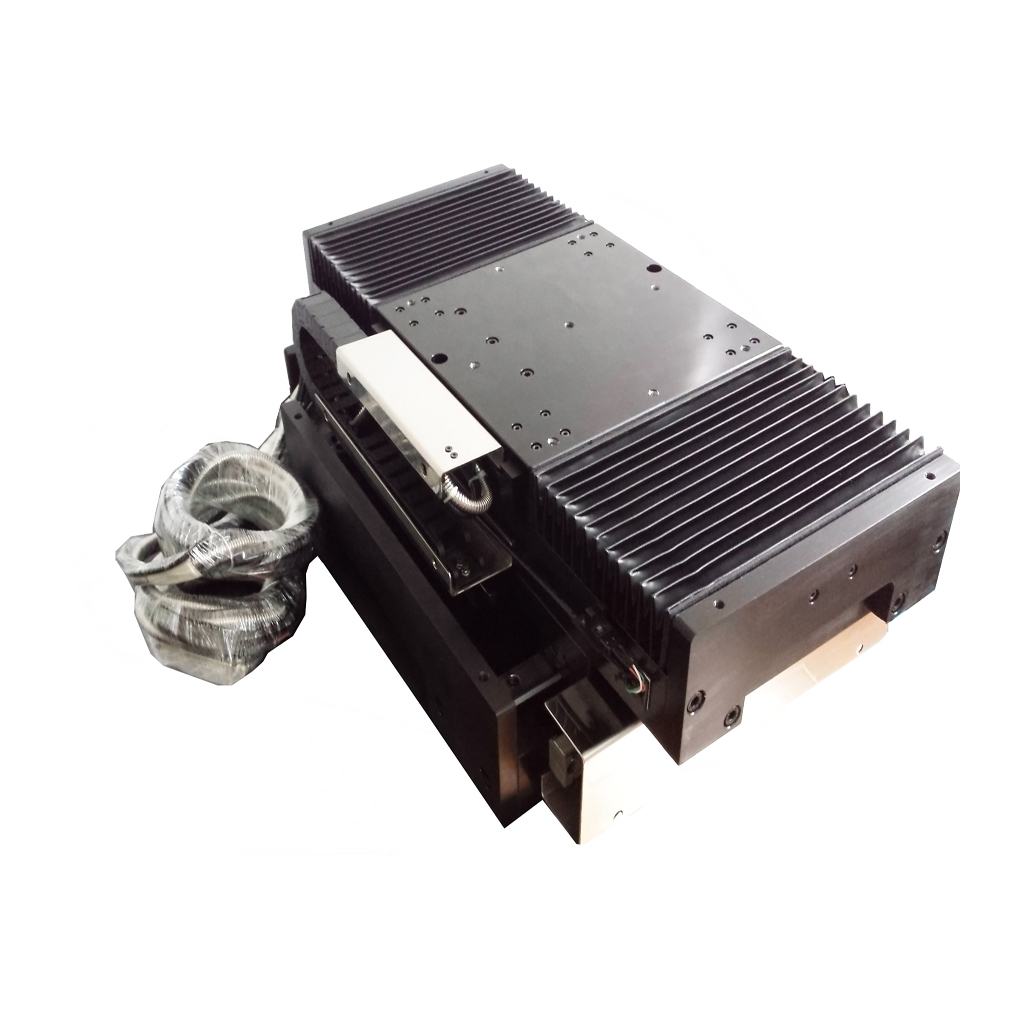

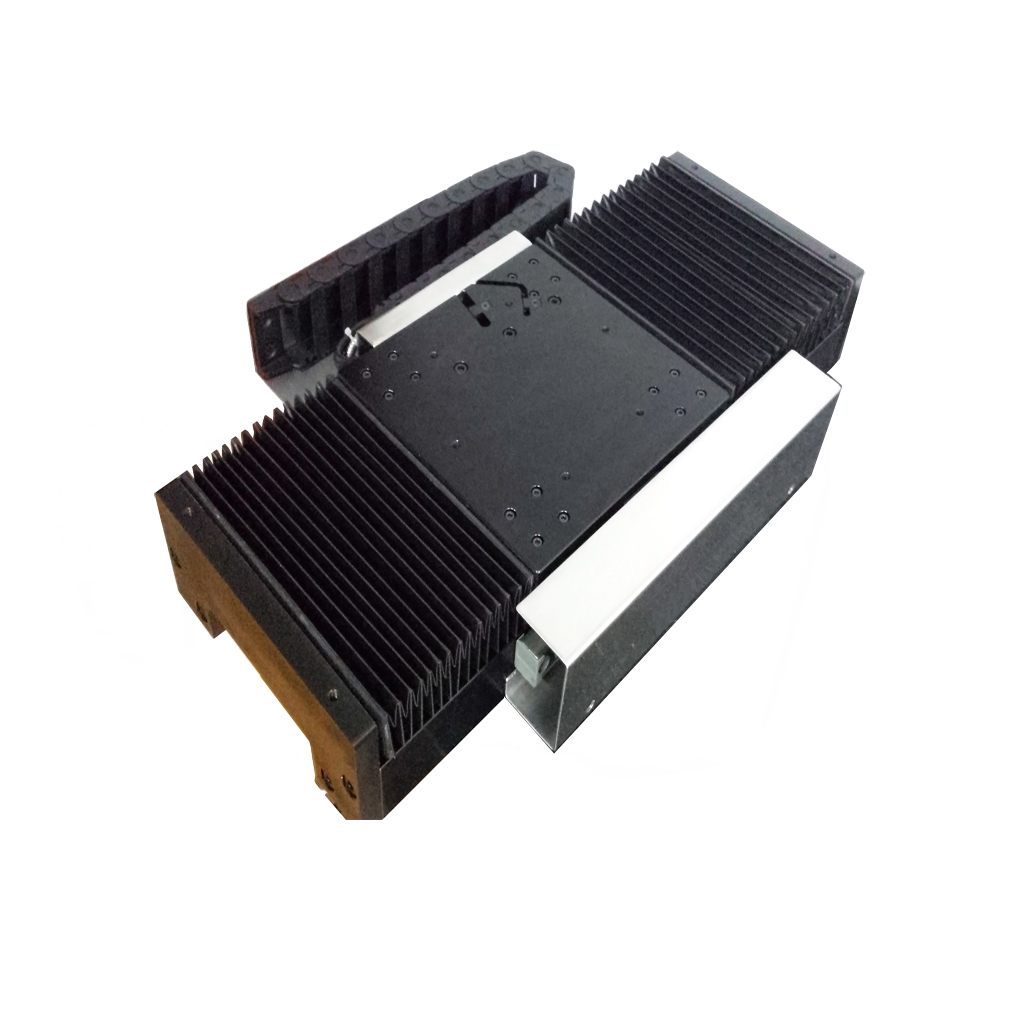

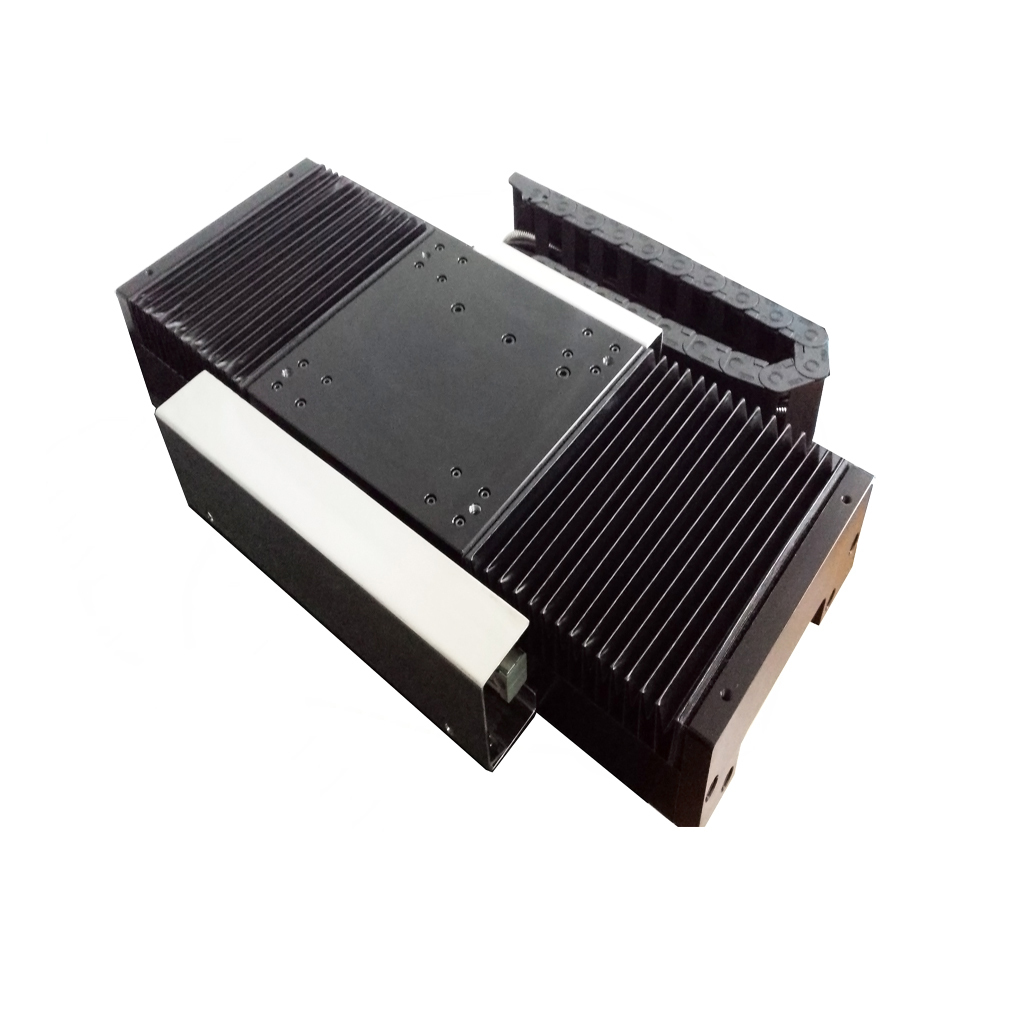

Модули линейных двигателей U-образной формы с большой тягой и настраиваемой длиной хода

  • High Thrust U Shaped Linear Motor Modules with Customizable Stroke Lengths
  • High Thrust U Shaped Linear Motor Modules with Customizable Stroke Lengths
  • High Thrust U Shaped Linear Motor Modules with Customizable Stroke Lengths
  • High Thrust U Shaped Linear Motor Modules with Customizable Stroke Lengths
Место происхождения Цзянсу, Китай
Фирменное наименование SUPT MOTION
Сертификация ISO9001-2000
Номер модели MLCA-0040-135-00
Количество мин заказа 1 шт.
Цена USD 100-200 / Piece
Упаковывая детали Экспортная коробка с антистатической защитой из пенопласта.
Время доставки 3-5 рабочих дней для образцов, 15-25 дней для оптовых партий
Условия оплаты Т/Т
Поставка способности Для переговоров
Подробная информация о продукте
Пик крутящего момента 120 Н Тип двигателя Модули линейных двигателей
Константа обратного электромагнитного поля 17,6 В/м/с Пиковый ток (л.п.) 4,2 a
Вес катушки 0,42 кг Сопротивление(LL)(R) 9.4 Ω
Непрерывный крутящий момент при 25 C 40 н Материал Алюминиевый сплав
Модель продукта MLCA-0040-135-00
Оставьте сообщение
Характер продукции

Обзор продукта

SUPT MOTION MLCA-0040-135-00 представляет собой якорь линейного двигателя U-образной формы, совместимый со статором серии MLFA (магнитная направляющая). Он имеет пиковое усилие 120 Н, продолжительное усилие 40 Н, шаг полюсов 30 мм и вес якоря 0,42 кг. При использовании в сочетании с линейным энкодером он обеспечивает высокоточное управление положением.


Линейные двигатели обладают значительными преимуществами, включая высокое ускорение, плавные характеристики тяги, модульную конструкцию, свободно расширяемый ход, бесшумную работу и отсутствие необходимости в обслуживании.

Линейный двигатель U-образной формы имеет конструкцию без сердечника, устраняющую эффекты магнитного притяжения и заедания, что обеспечивает плавное движение с нулевым люфтом. Магнитные рельсы статора можно соединять бесконечно, что делает ход теоретически неограниченным; это делает его особенно подходящим для применений, требующих длинноходного и высокоскоростного позиционирования. По сравнению с приводами ходового винта линейные двигатели не требуют механизмов промежуточного преобразования, что упрощает структуру системы и улучшает полосу динамического отклика.


Преимущества продукта

Модульная конструкция: Независимый выбор движущихся и неподвижных компонентов для гибкой конфигурации.
Неограниченное удлинение хода: Выдвижные стационарные компоненты для удовлетворения любых требований к ходу
Работа без обслуживания: Бесконтактный привод без механического износа
Высокое ускорениеn: Высокая тяга обеспечивает высокую динамическую реакцию
Тихая работа: Нет шума шестерни или ходового винта.

Ключевые слова: U-образный линейный двигатель, модуль линейного двигателя, модульный линейный двигатель, линейная платформа с длинным ходом, линейный двигатель с высокой тягой.

Модули линейных двигателей U-образной формы с большой тягой и настраиваемой длиной хода

Технические характеристики

Параметр  Ценить
Пиковая тяга  120 Н
Непрерывная тяга 40 Н
Пиковый ток 4,2 А
Непрерывный ток 1,4 А
Постоянная тяга      30,4 Н/Д
Противо-ЭДС постоянная 17,6 В/м/с
Поул-Питч 30 мм
Движущая масса 0,42 кг


Параметры производительности линейного двигателя
Серия - MLCA (динамический) MLFA (статор)
Модель/номин. MLCA-0020-075-00 MLCA-0040-135-00 MLCA-0080-255-00
Пиковая сила (Фп) Н 60 120 240
Пиковый ток (л.п.) Усилители 4,8 4.2 4.2
Непрерывная сила (Fc) Н 20 40 80
Непрерывный ток (лк) Усилители 1,6 1,4 1,4
Константы привода (преобразование двигателя постоянного тока/3p) (Ка) С/З 5,65 7,9 11.2
Постоянная тяга(LL)(Kf) Н/А 15.3 30,4 60,3
Постоянная противо-ЭДС(LL)(Кб) В/м/сек 8,8 17,6 34,8
Электрическая постоянная (Те) РС 0,3 0,3 0,3
Сопротивление(LL)(R) @25℃Ом 4,8 9.4 19.2
Индуктивность(LL)(л) мх 1,51 3 6
Коэффициент теплопередачи (Rth) ℃/Вт *3,9 *1,9 **1,3
Максимальная температура катушки (Tmax) ℃ 120 120 120
Шаг магнитного полюса (2T) мм 30 30 30
Вес движителя Кг 0,24 0,42 0,82

Приложение

Платформы переноса полупроводниковых пластин

Оборудование для проверки плоскопанельных дисплеев (FPD)

Линии для производства электронных компонентов по технологии поверхностного монтажа (SMT)

XY-этапы для лазерной резки и гравировки

Логистические системы сортировки и обработки материалов


Примечания по настройке: Этот продукт поддерживает настройку длины хода, номинального усилия и конфигурации направляющих и при необходимости может быть интегрирован с оптическими энкодерами или датчиками Холла.
