AC3-055-09 Сервомоторный контроллер 120 Вт МикроЭ решетчатый линейщик Долговечность
| Место происхождения | фарфор Сучжоу |
|---|---|
| Фирменное наименование | America MICROE |
| Сертификация | 195-R3726-01 |
| Номер модели | MII163OS-20-NR |
| Количество мин заказа | 1 шт. |
| Цена | $105-$230 |
| Упаковывая детали | ect коробки упаковывая. |
| Время доставки | Доставка дней генерала 5-7, быстро 3-5 дней, оптовых быть обсуженным |
| Условия оплаты | T/T |
| Поставка способности | Подлежит обсуждению |
Свяжитесь я бесплатно образцы и талоны.
WhatsAPP:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Вес | свечение | Общие размеры | 200*400*603mm |
|---|---|---|---|
| Напряжение | 24В | Черта | Высокоточный |
| Сила | 36 Вт | Применение | Промышленная автоматизация |
| Интерфейс связи | РС485/CAN/USB | Входное напряжение | DC24V |
| Выходной ток | 0-5A | Выходная мощность | 120W |
| Выходное напряжение | DC0-24В | Наименование продукта | регулятор мотора сервопривода |
| Частота ИМПа ульс | 0-100KHZ | Размер | 180*140*60мм |
| Ряд скорости регулированный | 0-100% | Рабочая температура | -20~+85℃ |
| Выделить | AC3-055-09 Сервомоторный контроллер,Сервомоторный контроллер 120 Вт,120 Вт MicroE решетчатый линейка |
||
Характер продукции
AC3-055-09 MicroE решетчатый линейщик сервомоторный контроллер Долгая жизнь
Описание продукта:

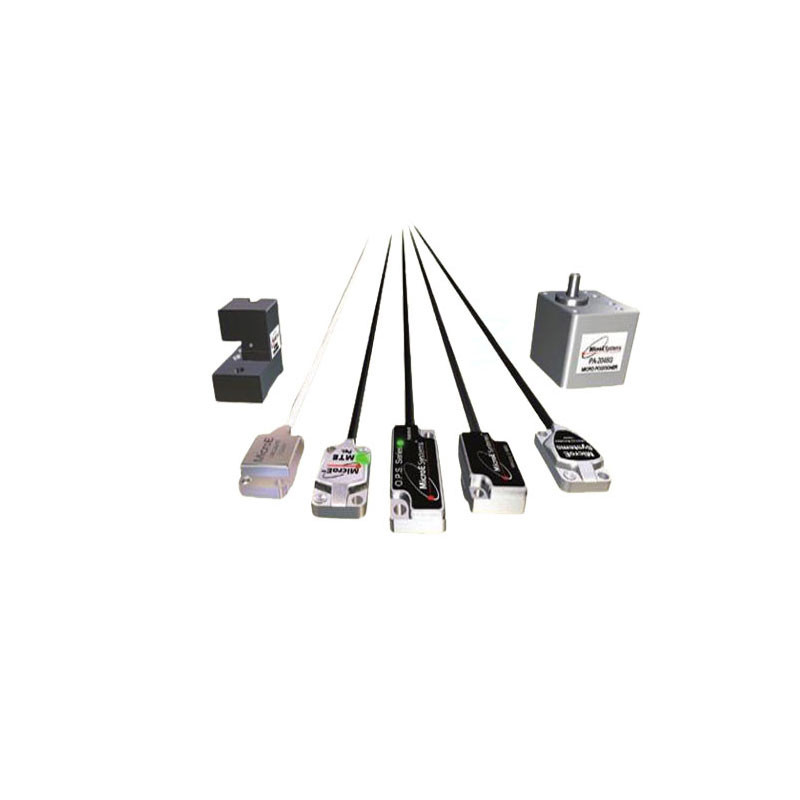

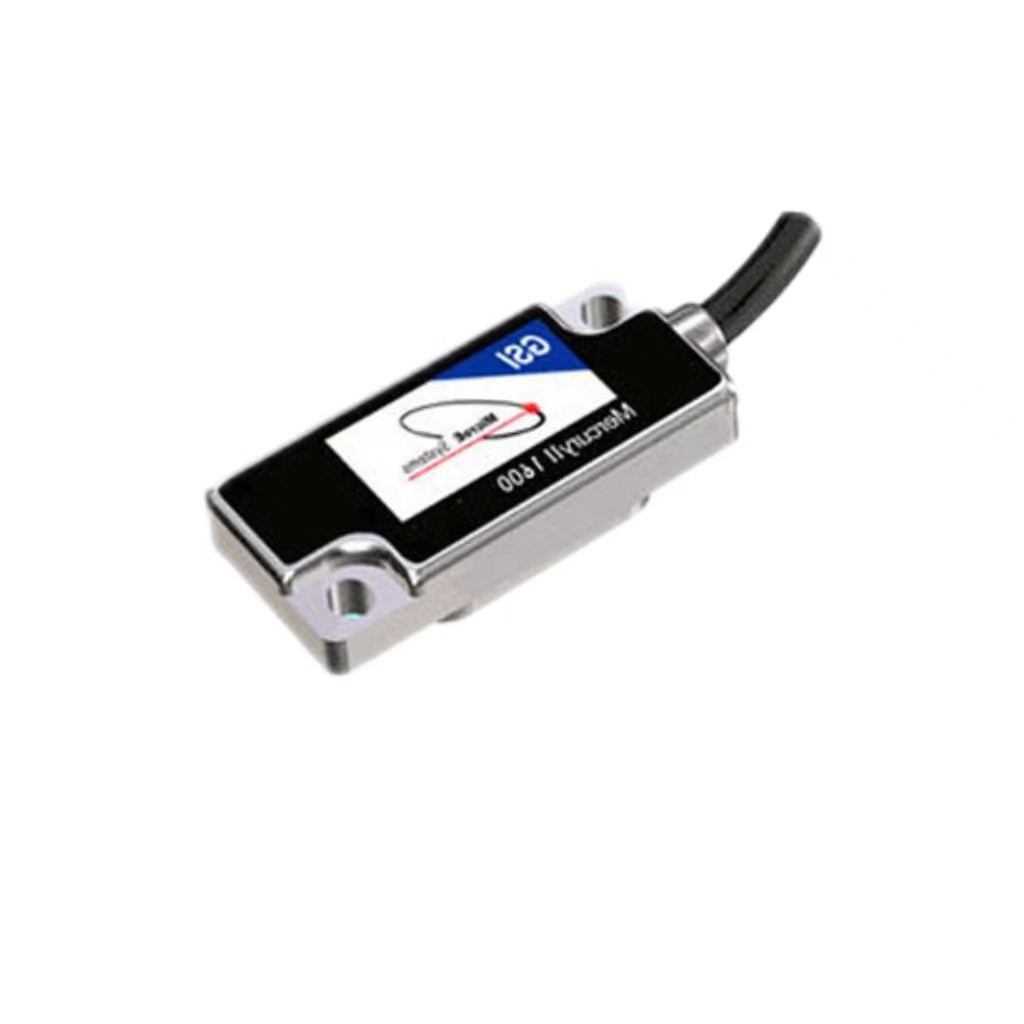

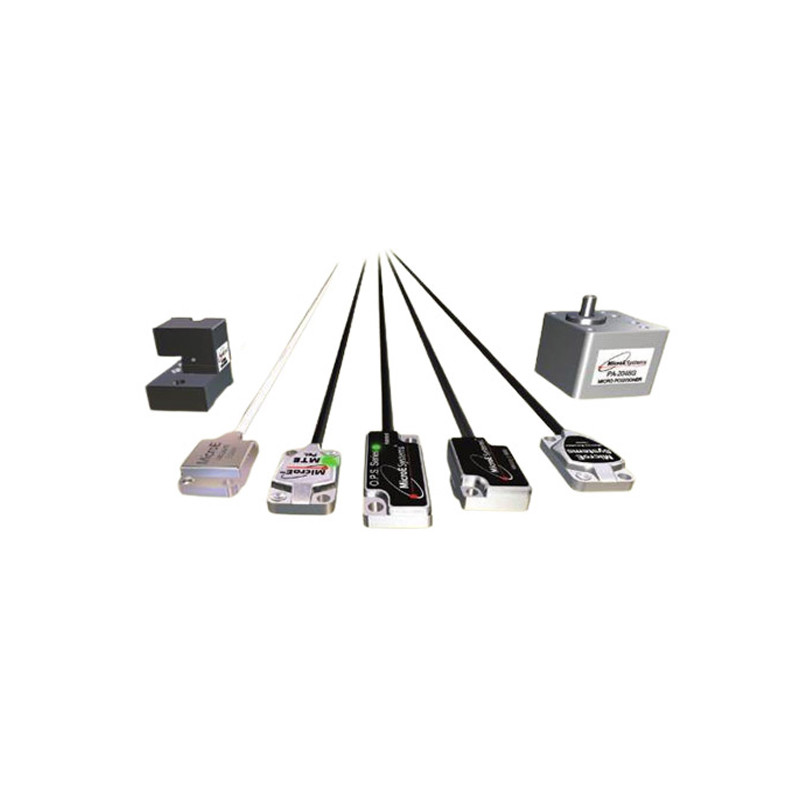

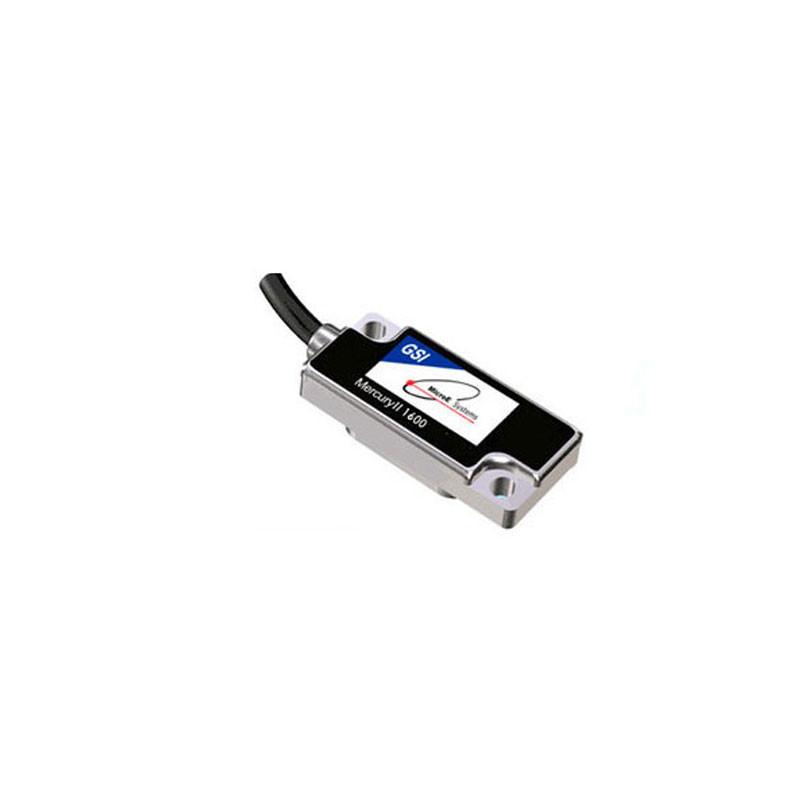

МикроЭ решетчатая линейка
Это измерительное устройство обратной связи, работающее по оптическому принципу решетки, часто используемое в численном управлении.
в замкнутой сервосистеме станков-инструментов может использоваться для обнаружения линейного или углового смещения.
Его выходной сигнал измерения для цифрового импульса, с высокой точностью обнаружения диапазона обнаружения, характеристиками быстрого ответа.
Это измерительное устройство обратной связи, работающее по оптическому принципу решетки, часто используемое в численном управлении.
в замкнутой сервосистеме станков-инструментов может использоваться для обнаружения линейного или углового смещения.
Его выходной сигнал измерения для цифрового импульса, с высокой точностью обнаружения диапазона обнаружения, характеристиками быстрого ответа.
| Модель | AC3-055-09 | ACJ-055-18 | ACJ-090-03 | ACJ-090-09 | AJ-90-12 | ||||
| Выходная мощность | |||||||||
| Пиковое течение | 9(636) | 18 ((12.73) | 3 ((212) | 9(636) | 12 ((8.5) | Adc ((Arms, синусоидный,± 5% | |||
| пиковое время | 1 | 1 | 1 | 1 | 1 | Второй | |||
| постоянный ток | 3(2.12) | 6(4.24) | 1 ((0.71) | 3(2.12) | 6(4.24) | Adc ((Arms,sinuscidal),± 5% | |||
| Пиковая мощность | 490 | 970 | 270 | 800 | 1600 | w | |||
| непрерывный" | 163 | 323 | 89 | 267 | 533 | w | |||
| Выходное сопротивление | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | Рлоут ((Ω) | |||
| Максимальная выходная напряженность | vout √HV0.97*Rou*tlout | ||||||||
| Сила ввода | |||||||||
| В.В. в.В. | 20-55 | 20-55 | 20-90 | 20-90 | 20-90 | +vdc, информационный ресурс | |||
| Пик | 9 | 18 | 3 | 9 | 12 | Adc ((1 сек) пик | |||
| ИКОНТ | 3 | 6 | 1 | 3 | 6 | Продолжительность Adc | |||
| Aux HV | 20-HVmax +Vdc @ 500 mAdc максимум | ||||||||
| ПВМ-выводы | 3-фазный инвертор MOSFET, 15 кГц PWM с центральным весом, модуляция пространства-вектора 3o кГц |
||||||||
| Тип pwm частота разворота |
|||||||||
| Цифровое управление | |||||||||
Цифровые петли управления |
Ток, скорость, положение. 100% цифровое управление петлей. Двухцепочечный контроль положения с использованием вторичного ввода кодера Текущая петля:15 кГц ((66,7 us) Скорость, петли положения: 3 кГц ((333 us) синусоидное направленное на поле управление или трапециальное управление от холлов для моторов щеткости определённо взвешенный PWH с модуляцией пространственного вектора текущая петля:2.5 кГц обычно, пропускная способность будет варьироваться в зависимости от настройки и индуктивности нагрузки Изменения напряжения ширины полосы передачи не влияют на полосу передачи 200 uH линейная линия |
||||||||
| Побочная скорость (время) | |||||||||
| смены | |||||||||
| Модуляция | |||||||||
| Пропускная способность | |||||||||
| Компенсация HV | |||||||||
| Минимальная индуктивность нагрузки | |||||||||
| Ввод команды | |||||||||
| CANоткрыть | Положение профиля, интерполированное положение, скорость профиля, крутящий момент профиля, хоминг | ||||||||
| Цифровая позиция | Команды шага/направления,CW/CCW (2 МГц максимальной частоты) | ||||||||
| Квадратный A/B кодер | 20 Mcount/sec (после квадратации),5Mline/sec | ||||||||
| Цифровой крутящий момент и скорость | pWM,полярность | PWM 0 ~ 100%, полярность = 1/0 | |||||||
| PWM | PWM50 ± 50%, не требуется сигнал полярности | ||||||||
| Диапазон частот PWM | Минимальная частота 1 кГц, максимальная 100 кГц | ||||||||
| Минимальная ширина импульса Pw | 220 нс | ||||||||
| Аналоговый крутящий момент/скорость/позитон | ±10 vdc,5kΩ дирференциальный входный импеданс | ||||||||
| Цифровые входы | |||||||||
| Тип номера | 9, неизолированные [IN1] предназначены для функции Drive Enable, [IN2] ~ [IN9]программируемые 74HC14 Триггер Шмитта, работающий от +5 Vdc с фильтром RC на входе 10 кΩ до +5 Vdc или наземного для всех, кроме [IN5] (см. ниже) Vin-Lo 1,35 Vdc,vin-HI > 3,65 Vdc Все входы имеют групповое выбираемое соединение ввода с подъемным/нижним разрешением до +5 Vdc, или 1 Выделенный вход с 330 us RC фильтром для включения привода, от 0 до +24 Vdc max 3 Выходы общего назначения с 330 us RC фильтром, от 0 до + 24 vdc max 1 Ввод средней скорости для переключателя температуры двигателя,33 40,99 kΩ подъем/вытяжение, от 0 до +24 vdc max 4 Высокоскоростные входы и выходы с 100 нс RC фильтром, от 0 до +5 Vdc max |
||||||||
| Все входы | |||||||||
| Уровни логики | |||||||||
| Контроль подъема и опускания | |||||||||
| Включить[IN1] | |||||||||
| GP[IN2,3,4] | |||||||||
| MS [IN5] | |||||||||
| HS[IN6,7,8,9] | |||||||||
| Цифровые выходы (Примечание 1) | |||||||||
| Тип Numbet | 4Не изолированный, программируемый MDSFET с погружением тока с подъемом 1 kΩ до +5 Vdc через диод 300 mAdc max+,30 ve max.Функции программируемые Требуется внешний диод fyback при управлении индуктивными нагрузками |
||||||||
| [OUT1~4] | |||||||||
| текущий рейтинг | |||||||||
| текущий рейтинг | |||||||||
AC3-055-09 - это высокопроизводительный сервомоторный контроллер с решеткой, разработанный MicroE Systems, специально предназначенный для точного управления положением и приложений движения.Ниже приведено подробное описание контроллера AC3-055-09.:
Высокая точность управления положением: контроллер AC3-055-09 оснащен передовой технологией управления положением, которая может достичь чрезвычайно высокой точности положения.Он сочетается с технологией решетки MicroE, чтобы точно измерить информацию о положении, что позволяет микродвижение и позиционирование.
Закрытая система обратной связи: контроллер использует закрытую систему обратной связи, которая гарантирует, что система всегда находится в ожидаемом положении путем мониторинга и регулирования положения двигателя в режиме реального времени.Это помогает избежать ошибок и нестабильности, улучшить стабильность системы и эффективность управления.
Высокая скорость ответа: контроллер AC3-055-09 имеет высокую скорость ответа, которая может обеспечить быстрые изменения положения и регулировки.Это очень важно в приложениях, которые требуют быстрого позиционирования или переключения позиций.
Многократные режимы управления: контроллер поддерживает несколько режимов управления, включая режим положения, режим скорости и режим силы.Пользователи могут выбрать соответствующие режимы управления на основе конкретных требований приложения для достижения различных типов управления движением.
Интерфейс связи: контроллер AC3-055-09 оснащен различными коммуникационными интерфейсами, такими как цифровой интерфейс, аналоговый интерфейс и универсальный интерфейс ввода/вывода,для подключения и обмена данными с внешними устройствами.
Гибкость программирования: этот контроллер обеспечивает богатые возможности программирования, поддерживает несколько языков программирования и среды,позволяет пользователям настраивать управление и конфигурацию в соответствии со своими потребностями.
Область применения: контроллер AC3-055-09 широко используется в областях, требующих высокоточного управления положением, таких как производство полупроводников, точная обработка, медицинское оборудование,автоматизированные производственные линии, и т.д.
Надежность и долговечность: MicroE является профессиональным поставщиком решений управления движением, известным своей надежностью и долговечностью.Конструкция контроллера AC3-055-09 была тщательно оптимизирована для обеспечения долгосрочной стабильной работы и высокой надежности.
Подводя итог, AC3-055-09 MicroE решетчатый линейный сервомоторный контроллер является контроллером с высокой точностью, высокой скоростью отклика и несколькими режимами управления.Подходит для широкого спектра применений, обеспечивая стабильную и надежную поддержку управления движением для приложений, требующих точного управления положением.
