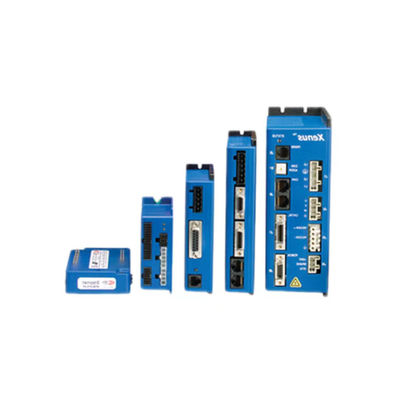

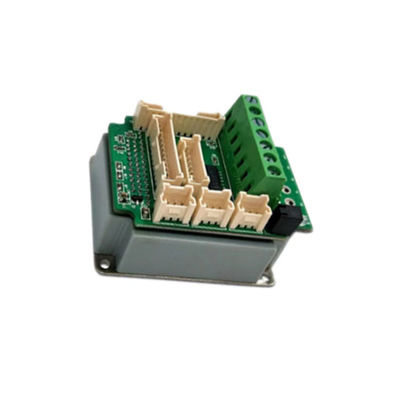

Линейная карта управления драйвером COPLEY Бесбрюшевой драйвер для высокой реакции и высокого ускорения

  • Linear Motor Driver Control Card COPLEY Brushless Driver For High Response And High Acceleration
  • Linear Motor Driver Control Card COPLEY Brushless Driver For High Response And High Acceleration
  • Linear Motor Driver Control Card COPLEY Brushless Driver For High Response And High Acceleration
Место происхождения фарфор Сучжоу
Фирменное наименование COPELY
Сертификация ISO9001
Номер модели XTL PANEL
Количество мин заказа ≥1pcs
Цена $130-$175
Упаковывая детали ect коробки упаковывая.
Время доставки 1-5 пересылка дней продуктов 5-7, пробует 3-5 дней, оптовых быть обсуженным
Условия оплаты T/T
Поставка способности Подлежит обсуждению

Свяжитесь я бесплатно образцы и талоны.

WhatsAPP:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Спецификации XTL-230-18 Вес 35g
Общие размеры 200*400*602mm Черта Высокое ускорение
Напряжение 220 В Количество 9898
Сила 36 Вт
Выделить

Управляющий сервомотором с высокой реакцией 36 Вт

,

Сервомоторный контроллер COPLEY

,

Карта управления линейным двигателем 36 Вт
Оставьте сообщение
Характер продукции

Линейная карта управления драйвером COPLEY Бесбрюшевой драйвер для высокой реакции и высокого ускорения



Описание продукта:

Бесбрюшевой драйвер COPLEY - это высокопроизводительный драйвер двигателя, разработанный специально для промышленной автоматизации, робототехники, медицинского оборудования и других приложений точного управления.Бесчещевой водитель использует передовую технологию бесчещевого управления двигателем, который может обеспечить эффективное, точное и надежное управление движением.
Драйверы без щетки COPLEY обладают несколькими превосходными характеристиками.позволяют точно контролировать движение и подходят для приложений, требующих высокой точностиВо-вторых, бесшовные приводы обладают эффективным преобразованием энергии, снижая потребление энергии,и повышение эффективности и устойчивости системы.
Кроме того, бесстыковые драйверы COPLEY имеют высокую программируемость и гибкость, которые могут адаптироваться к различным требованиям приложения.Пользователи могут настраивать и регулировать параметры для достижения различных режимов движения, кривые ускорения и скорости, а также реагируют на различные внешние сигналы управления.от управления движением высокоточных роботизированных рук до точной позиционирования медицинского оборудования для визуализации.
Кроме того, бесстыковой драйвер COPLEY также имеет расширенные функции защиты и мониторинга, которые могут контролировать ток, температуру и другие ключевые параметры для предотвращения перегрузки и сбоев.Это помогает продлить срок службы оборудования и повысить надежность системы.
Подводя итог, бесшовный драйвер COPLEY - это передовое решение управления двигателем с высокой точностью, высокой эффективностью и гибкостью.и другие поля, обеспечивая стабильную, точную и надежную поддержку управления движением для различных приложений.

Двигатель COPLEY
Диск обеспечивает богатый интерфейс кодера абсолютного значения, который поддерживает протоколы Endat, Biss, SSI и Absolute A.Предоставьте исходный код CMO или CML, который может быть вызван непосредственно, может быть разработан под Windows и ROSTОн может вызвать непосредственно связанную функцию движения, которая управляет двигателем в соответствии с указанной скоростью и временной кривой.

Модель AC3-055-09 ACJ-055-18 ACJ-090-03 ACJ-090-09 　 AJ-90-12
Выходная мощность
Пиковое течение 9(636) 18 ((12.73) 3 ((212) 9(636) 　 12 ((8.5) Adc ((Arms, синусоидный,± 5%
　
пиковое время 1 1 1 1 1 Второй
постоянный ток 3(2.12) 6(4.24) 1 ((0.71) 3(2.12) 6(4.24) Adc ((Arms,sinuscidal),± 5%
Пиковая мощность 490 970 270 800 1600 w
непрерывный" 163 323 89 267 533 w
Выходное сопротивление 0.075 0.075 0.075 0.036 0.075 Рлоут ((Ω)
Максимальная выходная напряженность vout √HV0.97*Rou*tlout
Сила ввода
В.В. в.В. 20-55 20-55 20-90 20-90   20-90 +vdc, информационный ресурс
Пик 9 18 3 9 12 Adc ((1 сек) пик
ИКОНТ 3 6 1 3 6 Продолжительность Adc
Aux HV 20-HVmax +Vdc @ 500 mAdc максимум
ПВМ-выводы 3-фазный инвертор MOSFET, 15 кГц PWM с центральным весом, модуляция пространства-вектора
3o кГц
Тип
pwm частота разворота
Цифровое управление

Цифровые петли управления		 Ток, скорость, положение. 100% цифровое управление петлей.
Двухцепочечный контроль положения с использованием вторичного ввода кодера
Текущая петля:15 кГц ((66,7 us) Скорость, петли положения: 3 кГц ((333 us)
синусоидное направленное на поле управление или трапециальное управление от холлов для моторов щеткости
определённо взвешенный PWH с модуляцией пространственного вектора
текущая петля:2.5 кГц обычно, пропускная способность будет варьироваться в зависимости от настройки и индуктивности нагрузки
Изменения напряжения ширины полосы передачи не влияют на полосу передачи
200 uH линейная линия
　
Побочная скорость (время)
смены
Модуляция
Пропускная способность
Компенсация HV
Минимальная индуктивность нагрузки
Ввод команды
CANоткрыть Положение профиля, интерполированное положение, скорость профиля, крутящий момент профиля, хоминг
Цифровая позиция Команды шага/направления,CW/CCW (2 МГц максимальной частоты)
  Квадратный A/B кодер 20 Mcount/sec (после квадратации),5Mline/sec
Цифровой крутящий момент и скорость pWM,полярность PWM 0 ~ 100%, полярность = 1/0
　 PWM PWM50 ± 50%, не требуется сигнал полярности
　 Диапазон частот PWM Минимальная частота 1 кГц, максимальная 100 кГц
　 Минимальная ширина импульса Pw 220 нс
Аналоговый крутящий момент/скорость/позитон ±10 vdc,5kΩ дирференциальный входный импеданс
Цифровые входы
Тип номера 9, неизолированные [IN1] предназначены для функции Drive Enable, [IN2] ~ [IN9]программируемые
74HC14 Триггер Шмитта, работающий от +5 Vdc с фильтром RC на входе
10 кΩ до +5 Vdc или наземного для всех, кроме [IN5] (см. ниже)
Vin-Lo 1,35 Vdc,vin-HI > 3,65 Vdc
Все входы имеют групповое выбираемое соединение ввода с подъемным/нижним разрешением до +5 Vdc, или
1 Выделенный вход с 330 us RC фильтром для включения привода, от 0 до +24 Vdc max
3 Выходы общего назначения с 330 us RC фильтром, от 0 до + 24 vdc max
1 Ввод средней скорости для переключателя температуры двигателя,33
40,99 kΩ подъем/вытяжение, от 0 до +24 vdc max
4 Высокоскоростные входы и выходы с 100 нс RC фильтром, от 0 до +5 Vdc max
Все входы

Уровни логики
Контроль подъема и опускания
Включить[IN1]
GP[IN2,3,4]
MS [IN5]

HS[IN6,7,8,9]
Цифровые выходы (Примечание 1)
Тип Numbet 4Не изолированный, программируемый
MDSFET с погружением тока с подъемом 1 kΩ до +5 Vdc через диод
300 mAdc max+,30 ve max.Функции программируемые
Требуется внешний диод fyback при управлении индуктивными нагрузками
[OUT1~4]
текущий рейтинг
текущий рейтинг



Почему водитель Эльмо?

Компактный и с высокой плотностью мощности

Многофункциональные и высоконадежные продукты

Широкий рынок, широкое применение

Отличная производительность управления движением



рынок приложений для водителей

Линейная карта управления драйвером COPLEY Бесбрюшевой драйвер для высокой реакции и высокого ускорения 0

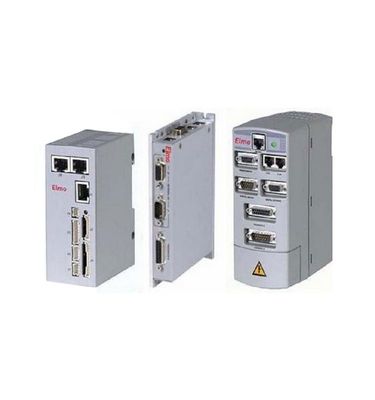

Введение в двигатель Эльмо

Компактные и недорогие решения: применение крутящего момента, скорости и положения
Тип прибыли и абсолютный кодер



Multifunctional, intelligent servo driver



Технология:

Продукт Elmo - это многолетний опыт, обширные знания и высокий уровень
технологии кристаллизации

Конверсия аналоговой мощности

ASIC, основанный на управлении потоковой петлей

DSP и процессор - цифровой привод

Структура автобуса - цифровой привод

Язык программирования управления движением третьего поколения

Передовая технология установки и отладки
