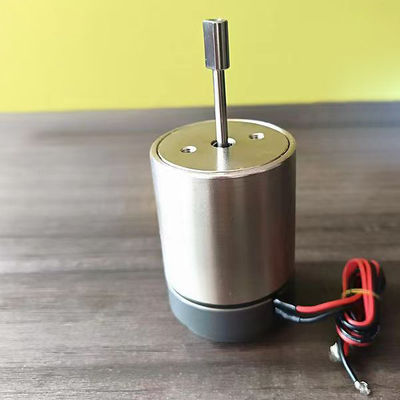

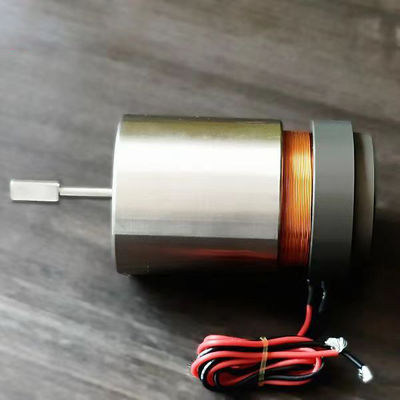

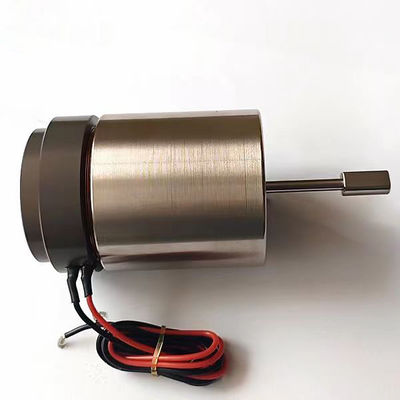

Моторы линейного голосового катушки высокого разрешения с высокой производительностью для автоматической промышленности

  • High-Resolution Linear Voice Coil Motors With High Output Force For The Automation Industry
  • High-Resolution Linear Voice Coil Motors With High Output Force For The Automation Industry
  • High-Resolution Linear Voice Coil Motors With High Output Force For The Automation Industry
Место происхождения Цзянсу, Китай
Фирменное наименование SUPT MOTION
Сертификация ISO9001
Номер модели VCAH0253-0120-00A
Количество мин заказа 3PCS
Цена $108-$145
Упаковывая детали Индивидуальная упаковка и т. Д.
Время доставки 1-5шт, 5 дней. > 20 шт., подлежат обсуждению
Условия оплаты T/T
Поставка способности Подлежит переговорам
Подробная информация о продукте
Уровень шума Низкий Точность позиционирования Высокий
Повторяемость Высокий Тип продукта линейный мотор катушки голоса
Диапазон напряжения 42.7 Грузоподъемность Высокий
Выпуск силы Высокий
Выделить

Высокоразрешительный линейный голосовой катушный двигатель

,

Выход высокой мощности VCM Voice Coil Motor

,

Мотор VCM с голосовой катушкой с высоким разрешением
Оставьте сообщение
Характер продукции

Двигатель с линейной звуковой катушкой высокого разрешения и высокой выходной силой

Описание продукта:

Линейные двигатели со звуковой катушкой имеют встроенный подвижной вал и прецизионные линейные подшипники. Кинематическая ось изготовлена ​​из легкого, прочного и износостойкого высококачественного материала.

Широко используется в полупроводниках, прецизионных испытаниях и проверках, управлении потоком клапанов и других областях.

Линейная звуковая катушка представляет собой высокопроизводительный линейный привод с высокой выходной силой, высокой повторяемостью и превосходной точностью позиционирования. Система линейной звуковой катушки работает в широком диапазоне тока до 4,2 А с длиной хода 12 мм. Линейная звуковая катушка обеспечивает высокую выходную силу, высокую повторяемость, широкий диапазон токов и превосходную точность позиционирования. Он идеально подходит для применений, требующих точного линейного движения и высокой выходной силы.



Функции:

  • Название продукта:Линейный двигатель звуковой катушки
  • Номер модели:ВКАХ0253-0120-00А
  • Тип продукта:Линейный двигатель звуковой катушки
  • Грузоподъемность:Высокий
  • Выходная мощность:Высокий
  • Потребляемая мощность:Низкий


Технические параметры:

Характеристика Спецификация
Линейность Высокий
Повторяемость Высокий
Точность позиционирования Высокий
Уровень шума Низкий
Разрешение Высокий
Диапазон напряжения 42,7
Диапазон скоростей Высокоскоростной
Потребляемая мощность Низкий
Номер модели ВКАХ0253-0120-00А
Силовой выход Высокий



Модель продукта Пиковая сила
(Н)		 Непрерывная сила
при 25 ℃ (с.ш.)		 Общий ход
(мм)		 Макс. напряжение
(В)		 Обратная ЭДС постоянная
(В/м/с)		 Диаметр статора (мм) Длина
(мм)		 Концевая резьба вала
(мм)
ВКАХ0253-0120-00А 253 46,5 12 42,7 16 53,95 109 M5 (внутренний)
ВКАХ0011-0070-00А 11 3.6 7 26,2 4,9 31,5 38,9 M3 (внешний)
ВКАХ0013-0070-00А 13 4.2 7 26,6 5,7 29 40,5 M3 (внешний)
ВКАХ0030-0100-00А 30 7.2 10 24,9 5.2 37 47 M3 (внешний)
ВКАХ0040-0075-00А 40 12.3 7,5 16,8 6,9 36 50 ∮3
ВКАХ0040-0240-00А 40 6 24 44,5 8 41 83 M3 (внутренний)
ВКАХ0065-0140-00А 65 24,6 14 27,6 16 44 75 M3 (внутренний)
ВКАХ0230-0110-00А 230 100 11 34,2 37 71 117 ∮10
Модель продукта Пиковая сила
(Н)		 Непрерывная сила
при 25 ℃ (с.ш.)		 Общий ход
(мм)		 Макс. напряжение
(В)		 Обратная ЭДС постоянная
(В/м/с)		 Вес катушки
(г)		 Диаметр статора Концевая резьба вала
(мм)
ВКАБ0005-0039-00А 5 1,5 3 5.4 0,9 23 29,5 M2 (внешний)
ВКАБ0005-0050-00А 5 2.2 3,9 14,5 3.1 27 31,5 M2,5 (внешний)
ВКАБ0013-0072-00А 13 4.2 7.2 26,6 5,72 16.2 26,2 M3 (внешний)
ВКАБ0015-0062-00А 15 6,5 6.2 26,2 9,75 14,8 33 M3 (внешний)
ВКАБ0015-0127-00А 15 4,9 12,7 21,5 4.1 12,5 30,5 Вал ∮4,8
ВКАБ0022-0098-00А 22 6.6 9,8 24,7 5,8 20 34,1 M3 (внешний)
ВКАБ0022-0448-00А 22 11.4 44,8 14.3 4 52 48 M3 (внутренний)
ВКАБ0032-0050-00А 32 8,9 5 29,3 7.1 48 40 M3 (внутренний)
ВКАБ0033-0099-00А 33 8 9,9 24,3 5,87 23,5 36 M3 (внешний)
ВКАБ0033-0224-00А 33 13,5 22,4 26,7 6,8 69 58 M3 (внутренний)
ВКАБ0035-0105-00А 35 15,6 10,5 11,9 5 91 50 M3 (внутренний)
ВКАБ0044-0040-00А 44 16.3 4 18,3 8,9 46,5 53 M3 (внутренний)
ВКАБ0044-0059-00А 44,1 17,7 5,9 14.3 8 43 46 M3 (внутренний)
ВКАБ0044-0075-00А 44 13,7 7,5 16,8 7,6 38,6 31,1 M3 (внешний)
ВКАБ0044-0249-00А 44 11,7 24,9 44,9 8,88 65,9 38,1 M3 (внутренний)
ВКАБ0070-0149-00А 70 27,3 14,9 26,9 17,7 79 43 M3 (внутренний)
ВКАБ0087-0062-00А 87 21.67 6.2 34,5 12,7 45,2 43,1 M3 (внутренний)
ВКАБ0087-0563-00А 87 17,5 56,3 63,4 8.1 177 72 вал ∮10
ВКАБ0088-0191-00А 88,5 23.2 19.1 29,9 8 162 50,8 M3 (внутренний)
ВКАБ0105-0164-00А 105 35,4 16.1 20.1 11,5 150 60,4 M3 (внутренний)
ВКАБ0113-0089-00А 113 35 8,9 31 17,5 125 73 вал ∮8
ВКАБ0262-0112-00А 262 111 11.2 35,1 41 285 71 вал ∮10
ВКАБ0262-0249-00А 262 112 24,9 28,2 26 785 66 вал ∮8
ВКАБ0294-0498-00А 294 56,8 49,8 114 24,5 685 93 вал ∮10
ВКАБ0436-0187-00А 436 147,6 18,7 40,7 40,7 648 80,4 вал ∮10
ВКАБ0436-0250-00А 436 167 25 31,6 37,2 775 78,4 вал ∮10
ВКАБ0445-0300-00А 445 185 30 33 35 920 76,2 вал ∮10



Приложения:

Основное применение двигателя звуковой катушки:
1. Полупроводниковая промышленность: электромонтаж, резка, сверление, транспортные системы, сварка, робототехника.
2. Работа клапана в полевых условиях: Типовые дозирующие клапаны, системы испытания под давлением, система впрыска химикатов с пневматическим клапаном.
3.Микромашиностроение: системы подачи, микросверление, прецизионная штамповка.
4. Вибрационная система: встряхивающий стол, вибрационная платформа.
5. Область медицины: система микроинъекций, респираторное оборудование, испытательное оборудование.
6.Авиационные технологии: система управления полетом, система обратной связи с пилотом.
7. Область коммерческого использования: Система автоматической фокусировки миниатюрной камеры охлаждающего насоса компьютера.
8.Промышленность автоматизации: лазерное оборудование, дозатор, испытательное оборудование, текстильное оборудование.
