Высокоточный линейный голосовой катушной двигатель низкого шума VCAH серии голосовой катушной двигатель
| Место происхождения | Цзянсу, Китай |
|---|---|
| Фирменное наименование | SUPT MOTION |
| Сертификация | ISO9001 |
| Номер модели | Серия VCAH |
| Количество мин заказа | ≥5 |
| Цена | $119 |
| Упаковывая детали | Картонная упаковка и т.д. |
| Время доставки | Доставка дней генерала 5-7, быстро 3-5 дней, оптовых быть обсуженным |
| Условия оплаты | T/T |
| Поставка способности | интервью |
Свяжитесь я бесплатно образцы и талоны.
WhatsAPP:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Выпуск силы | Высокий | Номинальная мощность | 2500N |
|---|---|---|---|
| Текущий диапазон | 4.2а | Номинальная скорость | 100HZ (RPM) |
| Потребление энергии | Низкий | Диапазон напряжения | 28В |
| Длина хода | 12 мм | ||
| Выделить | Высокопроизводительный линейный голосовой катушный двигатель,Линейный голосовой катушный двигатель Vcab серии,Группа Vcab Voice Coil Haptic Actuator |
||
Характер продукции
Встроенный в движение вал низкий уровень шума VCAB серии линейного голосового катушки двигателя
Описание продукта:
Линейные голосовые катушки (LVC) - это тип моторного линейного привода с широким спектром применений.Система линейного голосового катушки (LVCS) является надежным и экономичным решением для приложений, требующих чрезвычайно точного позиционированияLVCS предназначен для работы в широком диапазоне напряжения 28 В с низким расходом энергии, обеспечивая отличную точность позиционирования и повторяемость.Кроме того,, LVCS имеет низкий уровень шума, что делает его идеальным для применения, где необходимо свести к минимуму шум.
Серия цилиндрических приводов VCAH составляет почти 80% рынка, они могут производить высокую силу с высокими скоростями ускорения. Пиковые силы варьируются от 0,7 до 3000 Н.длина их хода меньше 50 мм Приложения включают клапанные приводыZ Axis pick and place, малые, точные насосы измерения положительного смещения и как вибраторы, так и активные системы подавления вибрации.
Особенности:
- Наименование продукта: Линейный голосовой катушный двигатель
- Тип продукции: линейный голосовой катушный двигатель с валом
- Высокая повторяемость
- Высокое разрешение
- Диапазон напряжения: 28 В
- Длина хода: 12 мм
Технические параметры:
| Параметр | Стоимость |
|---|---|
| Система линейной голосовой катушки | Серия VCAH |
| Повторяемость | Высокий |
| Выпуск силы | Высокий |
| Уровень шума | Низкий |
| Потребление энергии | Низкий |
| Номинальная мощность | 2500N |
| Длина хода | 12 мм |
| Номинальная скорость | 100 Гц ((RPM) |
| Текущий диапазон | 4.2А |
| Грузоподъемность | Высокий |
Серия VCAH:
| Модель продукта | Пиковая сила (N) |
Постоянная сила при 25°C ((N) |
Общий удар (мм) |
Максимальное напряжение (V) |
Константа обратного ЭМП (В/м/с) |
Диаметр статора (мм) | Длина (мм) |
Конечная нить вала (мм) |
| VCAH0253-0120-00A | 253 | 46.5 | 12 | 42.7 | 16 | 53.95 | 109 | M5 ((Внутренняя часть) |
| VCAH0011-0070-00A | 11 | 3.6 | 7 | 26.2 | 4.9 | 31.5 | 38.9 | M3 ((Внешний) |
| VCAH0013-0070-00A | 13 | 4.2 | 7 | 26.6 | 5.7 | 29 | 40.5 | M3 ((Внешний) |
| VCAH0030-0100-00A | 30 | 7.2 | 10 | 24.9 | 5.2 | 37 | 47 | M3 ((Внешний) |
| VCAH0040-0075-00A | 40 | 12.3 | 7.5 | 16.8 | 6.9 | 36 | 50 | ¥3 |
| VCAH0040-0240-00A | 40 | 6 | 24 | 44.5 | 8 | 41 | 83 | M3 ((Внутренний) |
| VCAH0065-0140-00A | 65 | 24.6 | 14 | 27.6 | 16 | 44 | 75 | M3 ((Внутренний) |
| VCAH0230-0110-00A | 230 | 100 | 11 | 34.2 | 37 | 71 | 117 | ¥10 |
Серия VCAB:
| Модель продукта | Пиковая сила (N) |
Постоянная сила при 25°C ((N) |
Общий удар (мм) |
Максимальное напряжение (V) |
Константа обратного ЭМП (В/м/с) |
Масса катушки (g) |
Диаметр статора | Конечная нить вала (мм) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((Внешний) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (Внешний) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((Внешний) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((Внешний) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Остров ¢4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((Внешний) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Внутренний) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Внутренний) |

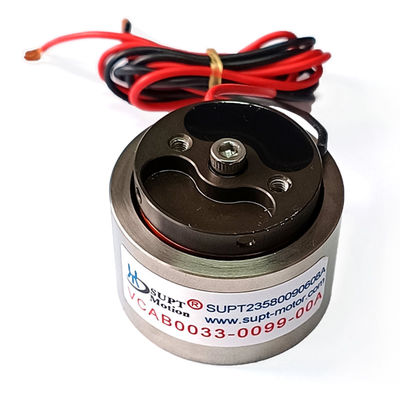

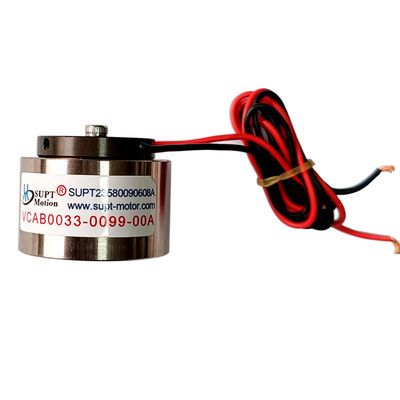

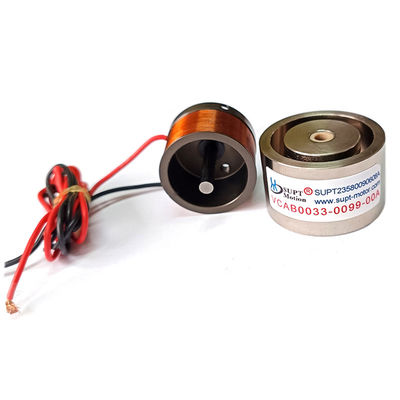

| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((Внешний) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Внутренний) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Внутренний) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Внутренний) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Внутренний) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((Внешний) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Внутренний) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Внутренний) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Внутренний) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | вал ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Внутренний) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Внутренний) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | вал ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | вал ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | вал ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | вал ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | вал ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | вал ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | вал ¥10 |
Применение:
Система линейных голосовых катушек серии VCAH
Система линейных голосовых катушек серии SUPT MOTION VCAH представляет собой линейный продукт голосовых катушек, изготовленный компанией SUPT MOTION из Цзянсу, Китай. Он сертифицирован по стандарту ISO9001,и минимальное количество заказа ≥ 5Цена составляет 119 долларов за единицу и поставляется в картонной упаковке.Длина хода этого продукта 12 мм, и он имеет высокую линейность и точность позиционирования, с диапазоном тока 4.2A и высоким разрешением.
Он широко используется в полупроводнике, точных испытаниях и обнаружении, области управления потоком клапанов.
