Высокое разрешение линейного голосового катушки двигателя с валом для промышленной автоматизации

Высокое разрешение линейного голосового катушки двигателя с валом для промышленной автоматизации

Описание продукта:

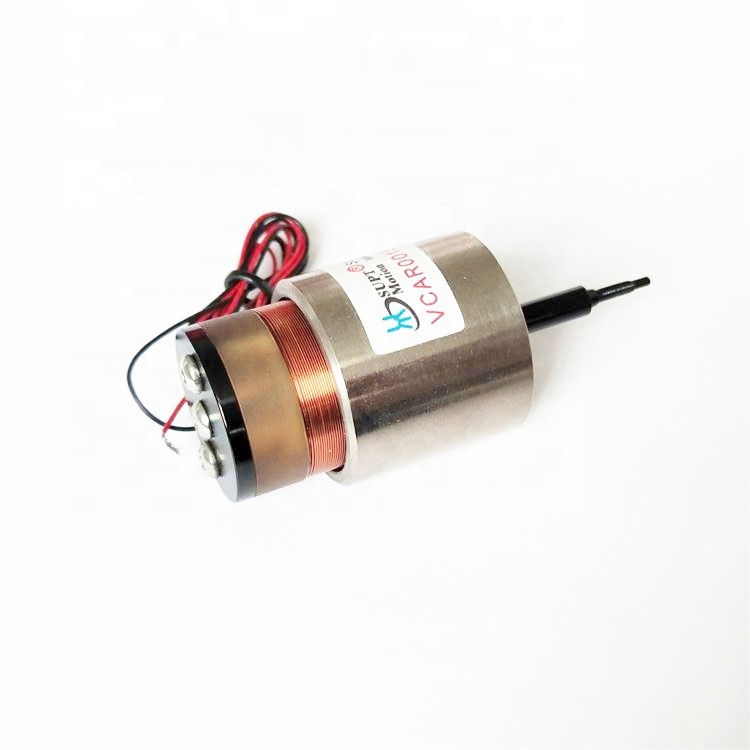

Линейный голосовой катушный двигатель - это линейное устройство голосовой катушки, которое является высокоэффективным, надежным и экономичным.Этот продукт предназначен для обеспечения точного линейного движения и используется для различных примененийОн обеспечивает низкое потребление энергии с высокой повторяемостью, номинальной скоростью 100 Гц (RPM) и низким уровнем шума.что является максимальной мощностью, которая может быть достигнута любым продуктом линейной голосовой катушки.

Линейный голосовой катушный двигатель предназначен для обеспечения высокой точности и повторяемости, а его высокая мощность обеспечивает отличную производительность.Этот продукт также предназначен для легкого и компактногоОн также предлагает низкое потребление энергии и низкий уровень шума, что делает его идеальным выбором для многих промышленных применений.Этот линейный голосовой катушный двигатель является надежным, эффективное и экономически эффективное решение линейного движения.

Серия VCAB цилиндрических приводов составляет почти 80% рынка, они могут производить высокую силу с высокими скоростями ускорения.длина их хода менее 50 мм.

Применение VCAB серии приводов включает в себя приводы клапанов, Z-оси выбор и местоположение, небольшие точные насосы измерения положительного смещения и как вибраторы, так и активные системы подавления вибрации.Рынки включают медицинские полупроводникиАэрокосмическая и автомобильная.

Особенности:

• Наименование продукта:Линейный голосовой катушный двигатель
• Грузоподъемность:Высокий
• Силовой выход:Высокий
• Номер модели:Серия VCAB
• Потребление энергии:Низкий
• Номинальная мощность:2500N



Технические параметры:

Параметры	Серия VCAH
Линейность	Высокий
Потребление энергии	Низкий
Резолюция	Высокий
Выпуск силы	Высокий
Точность позиционирования	Высокий
Уровень шума	Низкий
Номинальная мощность	2500N
Повторяемость	Высокий
Номинальная скорость	100 Гц ((RPM)

Модель продукта	Пиковая сила (N)	Постоянная сила при 25°C ((N)	Общий удар (мм)	Максимальное напряжение (V)	Константа обратного ЭМП (В/м/с)	Масса катушки (g)	Диаметр статора	Конечная нить вала (мм)
VCAB0005-0039-00A	5	1.5	3	5.4	0.9	23	29.5	M2 ((Внешний)
VCAB0005-0050-00A	5	2.2	3.9	14.5	3.1	27	31.5	M2.5 (Внешний)
VCAB0013-0072-00A	13	4.2	7.2	26.6	5.72	16.2	26.2	M3 ((Внешний)
VCAB0015-0062-00A	15	6.5	6.2	26.2	9.75	14.8	33	M3 ((Внешний)
VCAB0015-0127-00A	15	4.9	12.7	21.5	4.1	12.5	30.5	Остров ¢4.8
VCAB0022-0098-00A	22	6.6	9.8	24.7	5.8	20	34.1	M3 ((Внешний)
VCAB0022-0448-00A	22	11.4	44.8	14.3	4	52	48	M3 ((Внутренний)
VCAB0032-0050-00A	32	8.9	5	29.3	7.1	48	40	M3 ((Внутренний)
VCAB0033-0099-00A	33	8	9.9	24.3	5.87	23.5	36	M3 ((Внешний)
VCAB0033-0224-00A	33	13.5	22.4	26.7	6.8	69	58	M3 ((Внутренний)
VCAB0035-0105-00A	35	15.6	10.5	11.9	5	91	50	M3 ((Внутренний)
VCAB0044-0040-00A	44	16.3	4	18.3	8.9	46.5	53	M3 ((Внутренний)
VCAB0044-0059-00A	44.1	17.7	5.9	14.3	8	43	46	M3 ((Внутренний)
VCAB0044-0075-00A	44	13.7	7.5	16.8	7.6	38.6	31.1	M3 ((Внешний)
VCAB0044-0249-00A	44	11.7	24.9	44.9	8.88	65.9	38.1	M3 ((Внутренний)

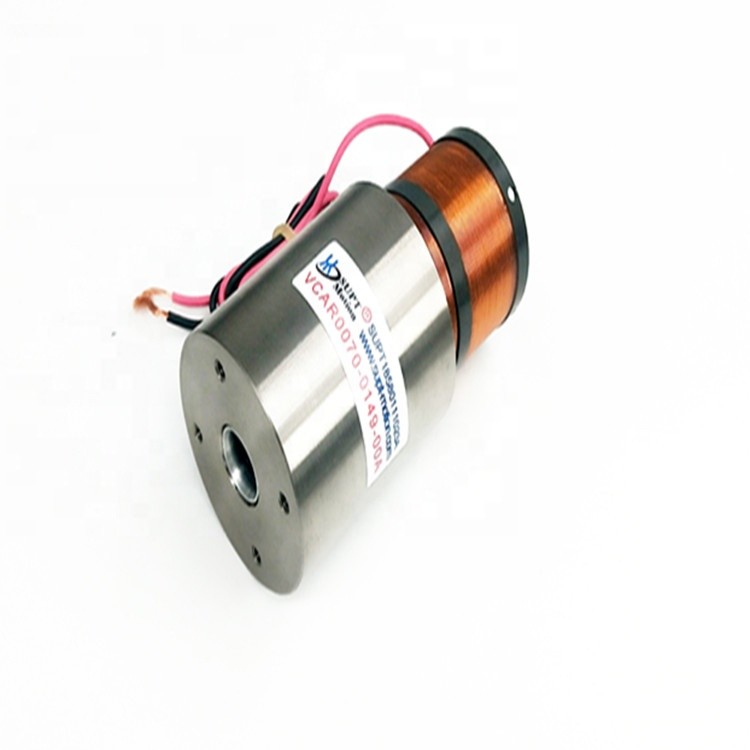

VCAB0070-0149-00A	70	27.3	14.9	26.9	17.7	79	43	M3 ((Внутренний)
VCAB0087-0062-00A	87	21.67	6.2	34.5	12.7	45.2	43.1	M3 ((Внутренний)
VCAB0087-0563-00A	87	17.5	56.3	63.4	8.1	177	72	вал ¥10

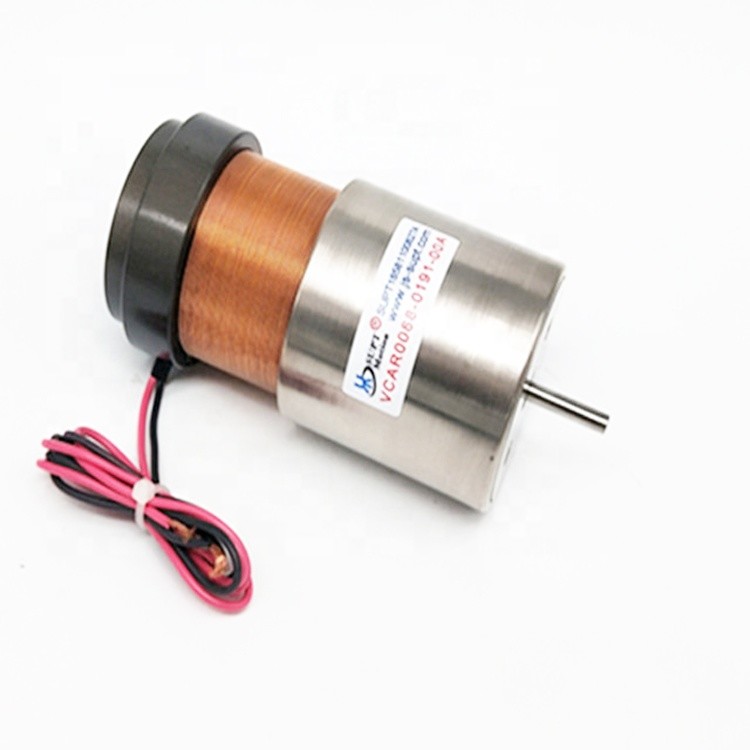

VCAB0088-0191-00A	88.5	23.2	19.1	29.9	8	162	50.8	M3 ((Внутренний)
VCAB0105-0164-00A	105	35.4	16.1	20.1	11.5	150	60.4	M3 ((Внутренний)
VCAB0113-0089-00A	113	35	8.9	31	17.5	125	73	вал ¢8
VCAB0262-0112-00A	262	111	11.2	35.1	41	285	71	вал ¥10
VCAB0262-0249-00A	262	112	24.9	28.2	26	785	66	вал ¢8
VCAB0294-0498-00A	294	56.8	49.8	114	24.5	685	93	вал ¥10
VCAB0436-0187-00A	436	147.6	18.7	40.7	40.7	648	80.4	вал ¥10
VCAB0436-0250-00A	436	167	25	31.6	37.2	775	78.4	вал ¥10
VCAB0445-0300-00A	445	185	30	33	35	920	76.2	вал ¥10

Применение:

Основное применение двигателя голосовой катушки:
1Полупроводниковая промышленность: письмо, резка, бурение, транспортные системы, сварка, роботика.
2. Работа с клапанами в полевых условиях: типы счетчиков клапанов, системы испытания давления, система впрыска химических веществ для пневматических клапанов.
3Микромашинная промышленность: системы питания, микробурение, прецизионная штамповка.
4Система вибрации: стол для вибрации, вибрационная платформа.
5. Медицинское дело: Система микроинъекций, респираторное оборудование, испытательное оборудование.
6Авиационные технологии: система управления полетом, система обратной связи пилотов.
7.Коммерческое применение: Компьютерная охлаждающая насос миниатюрная камера автоматическая система фокусировки.
8Автоматическая промышленность: лазерное оборудование, диспансер, испытательное оборудование, текстильная техника.
