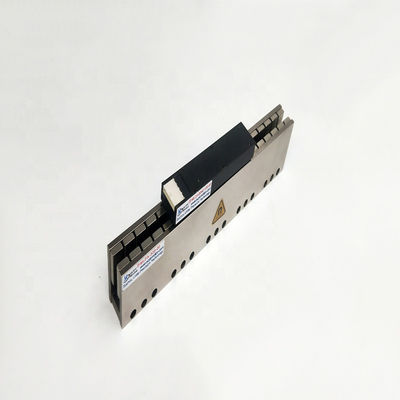

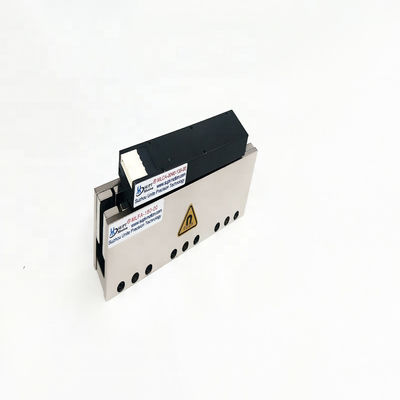

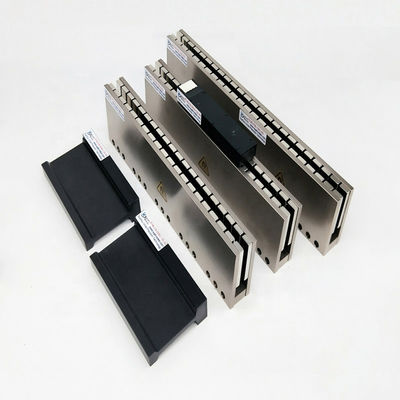

Высокоточные линейные сервомоторы формы U для оборудования для инспекции машинного зрения
| Place of Origin | China,Suzhou |
|---|---|
| Фирменное наименование | SUPT MOTION |
| Сертификация | ISO9001 |
| Model Number | MLCE Series |
| Minimum Order Quantity | 2PCS |
| Цена | $190 |
| Packaging Details | Customized packaging etc. |
| Delivery Time | 1-5pcs ,5 days . >20pcs ,To be negotiated |
| Payment Terms | T/T |
| Supply Ability | To be negotiated |
Свяжитесь я бесплатно образцы и талоны.
WhatsAPP:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Commutation | Brushless | Application | Automatic Product |
|---|---|---|---|
| Motor Type | Linear Servo Motor | Model Number | MLCE-0075-075-00 |
| Peak force(N) | 215 | Resistance(L-L)(R) | 9.2@25℃ Ω |
| Continuous force(Fc) | 75N | Peak current(lp) | 4.8A |
| Mover weight | 0.45kg | Electrical constant(Te) | 0.35ms |
| Port | Shanghai Port | ||
| Выделить | У-образный линейный сервомотор,Высокоточный линейный сервомотор,Инспекция машинного зрения Линейный сервомотор |
||
Характер продукции
Описание продукта:
Линейный сервомотор U-типа представляет собой бесконтактный и бестревожный двигатель прямого привода, характеризующийся высокой точностью, высоким ускорением и высокой скоростью отклика.Эти особенности гарантируют, что камера или голова инспекции может быть точно расположена для улучшения разрешения инспекции; сократить время цикла инспекции для повышения эффективности производственной линии; избежать ошибок, вызванных традиционным винтом или ремнем привода для обеспечения стабильности изображения;и уменьшить износ механических частей для улучшения службы оборудования.
Линейные сервомоторы типа U обычно используются в инспекции машинного зрения для сканирования и позиционирования камеры, точного движения рабочего стола или испытываемого объекта, высокоточного выравнивания,и реализация многоосевой связи.
В системе машинного зрения, камера должна сканировать вдоль рабочей части или переключаться между различными точками проверки.так что камера может завершить высокоточное позиционирование в течение короткого периода времени, чтобы обеспечить четкость снимка и улучшить точность проверки.
В процессе проверки иногда необходимо перемещать испытываемый объект (например, печатные платы, стеклянные подложки, полупроводниковые чипы и т.д.).) Линейные сервомоторы типа U обеспечивают высокий динамический отклик и высокое ускорение, что позволяет объекту достичь заданного положения проверки за короткое время при сохранении высокой точности.
для систем зрения, требующих многостанционной инспекции или многомодульной совместной работы;безотказный привод и высокая точность повторного позиционирования линейных сервомоторов типа U могут обеспечить точное выравнивание каждого блока проверки и повысить эффективность проверки.
Благодаря своим характеристикам прямого привода, высокой тепловой стабильности и нанометровой динамической реакции линейный сервомотор U-типа стал основным приводом высококлассного оборудования для визуальной инспекции.
Особенности:
Тип: линейный двигатель, линейный сервомотор, линейный двигатель без железа, линейный двигатель в форме U.
Линейные двигатели без ядра U-типа MLCE серии имеют только катушки и никаких магнитов, никакого всасывания между статором и статором, никакого эффекта коггирования и плавной работы.
Легкий вес мощности может реализовать высокую скорость и высокое ускорение.
Гладкие характеристики тяги с применением шкалы для достижения высокой точности.
Удары могут быть продлены произвольно, без звука, без обслуживания.
Параметры продукта:
| Параметры производительности линейного двигателя | ||||
| Серия E - MLCE (Динамический) MLFE (Статор) | ||||
| Модель/пар | MLCE-0075-075-00 | MLCE-0135-135-00 | MLCE-0260-255-00 | |
| Пиковая сила ((Fp) | N | 215 | 405 | 780 |
| Пиковое течение (lp) | Амперы | 4.8 | 4.35 | 8.1 |
| Постоянная сила ((Fc) | N | 75 | 135 | 260 |
| Постоянный ток ((lc) | Амперы | 1.6 | 1.45 | 2.7 |
| Константы привода ((преобразование двигателя постоянного тока/3p) ((Ka) | N/√W | 12.6 | 17.9 | 25.5 |
| Постоянная тяга ((L-L) ((Kf)) | Н/амперы | 47.3 | 95.1 | 97.5 |
| Константа обратного электромагнитного поля ((L-L) ((Kb) | В/м/сек | 27.3 | 54.9 | 54.9 |
| Электрическая постоянная ((Te) | мс | 0.35 | 0.35 | 0.35 |
| Сопротивление ((L-L) ((R)) | @25°C Ω | 9.2 | 18.4 | 9.2 |
| Индуктивность ((L-L) ((l)) | Ммм. | 3.1 | 6.2 | 3.1 |
| Коэффициент теплопередачи ((Rth) | °C/W | **2 | **1.35 | **0.72 |
| Максимальная температура катушки ((Tmax) | °C | 120 | 120 | 120 |
| Магнитный полюс пич ((2T) | мм | 30 | 30 | 30 |
| Масса двигателя | В кг | 0.45 | 0.82 | 1.53 |
Применение:
Основные применения линейных сервомоторов U:
1Оборудование по производству полупроводников, включая производство пластин и оборудование для упаковки чипов.
2Промышленность плоских дисплеев (FPD), оборудование для точных испытаний/производство жестких дисков/производство соединителей/производство печатной пластины и т.д.
3Науки о жизни, медицинское оборудование, оборудование для инспекции машинного зрения и различные оборудования.
4Электронные компоненты SMT, оборудование для испытаний ПКБ.
5- Логистическое оборудование.
