Высокочастотный миниатюрный ультратонкий линейный двигатель для управления вафелями
| Место происхождения | Цзянсу, Китай |
|---|---|
| Фирменное наименование | SUPT |
| Сертификация | 3C, CE, ISO9001 |
| Номер модели | Серия |
| Количество мин заказа | ≥ 1 |
| Цена | $150.00/pieces >=1 pieces |
| Упаковывая детали | в картонной упаковке и по требованию клиента<br/>малый линейный двигатель |
| Время доставки | 1-5 штук, 5 дней. >20 штук, подлежит переговорам |
| Условия оплаты | Т/Т |
| Поставка способности | быть предметом переговоров |
Свяжитесь я бесплатно образцы и талоны.
WhatsAPP:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Гарантия | 3 месяца-1 год | Использование | ШЛЮПКА, автомобиль, электрический велосипед, UAV, робот, медицинский вентилятор, микроскоп, endoscop |
|---|---|---|---|
| Тип | Микромотор | Крутящий момент | Просьбы |
| Строительство | Постоянный магнит | Защитить функцию | Полностью прилагается |
| Скорость (оборотная часть) | Высокоскоростной | Непрерывный ток (А) | Текущий |
| Эффективность | IE 1 | Название продукта | Линейный привод |
| Приложение | Автоматический продукт | Тип двигателя | Постоянный мотор |
| Ключевые слова | Небольшой линейный мотор | Имя | Серия Мотор |
| Номинальное напряжение | 1.2-12V | Размер | 30 мм |
| Цвет | Серебро | Элемент | Мини электрические двигатели |
| Упаковка | в картонной упаковке | Порт | Шанхайский порт |
| Выделить | высокочастотный линейный сервомотор,Мотор управления сверхтонкой пластиной,миниатюрный линейный двигатель для пластинок |
||
Характер продукции
Описание продукта:
Арматура линейного двигателя состоит исключительно из катушек без магнитов, исключающих магнитное притяжение между движущимися и неподвижными частями.обеспечение бесперебойной работыЕго легкая конструкция обеспечивает высокую скорость и высокое ускорение. Характеристики тяги плавны, достигая высокой точности при сочетании с линейными кодерами.Удар может быть продлен произвольноВключает в себя импортированную эпоксидную смолу, заполненную вакуумом при высокой температуре и давлении, а также высоко гибкие кабели питания.Широко применяется в оборудовании для производства полупроводников, оборудование для точных испытаний для промышленности плоских дисплеев, лазерных режущих/маркирующих машин и систем инспекции машинного зрения.
Технология линейного двигателя является основным двигателем, продвигающим полупроводниковое оборудование, служащим важным прямым приводом для достижения точного позиционирования пластины и высокоскоростного движения.
Используя свои высокие характеристики точности, скорости, ускорения и плавного движения, линейный двигатель позволяет точно извлекать пластинки из кассет в системах передачи пластин,высокоточное размещение на станции обработки, и быстрое возвращение пластин в кассеты после обработки.
В пределах точных платформ позиционирования линейные двигатели поддерживают и точно позиционируют пластины.Для завершения экспозиции носители пластин должны выполнять нанометровые движения на уровне шага и сканирования в плоскости XY.В микроскопах и оборудовании для обнаружения дефектов пластинки также должны быть точно перемещены под инспекционными зондами.
Параметры продукта:
| Параметры производительности линейного двигателя | |||||||
| Серия А - MLCA (Динамический) MLFA (Статор) | |||||||
| Модель/пар | MLCA-0020-075-00 | MLCA-0040-135-00 | MLCA-0080-255-00 | ||||
| Пиковая сила ((Fp) | N | 60 | 120 | 240 | |||
| Пиковое течение (lp) | Амперы | 4.8 | 4.2 | 4.2 | |||
| Постоянная сила ((Fc) | N | 20 | 40 | 80 | |||
| Постоянный ток ((lc) | Амперы | 1.6 | 1.4 | 1.4 | |||
| Константы привода ((преобразование двигателя постоянного тока/3p) ((Ka) | Н/В | 5.65 | 7.9 | 11.2 | |||
| Постоянная тяга ((L-L) ((Kf)) | Н/амперы | 15.3 | 30.4 | 60.3 | |||
| Константа обратного электромагнитного поля ((L-L) ((Kb) | В/м/сек | 8.8 | 17.6 | 34.8 | |||
| Электрическая постоянная ((Te) | мс | 0.3 | 0.3 | 0.3 | |||
| Сопротивление ((L-L) ((R)) | @25°CΩ | 4.8 | 9.4 | 19.2 | |||
| Индуктивность ((L-L) ((l)) | Ммм. | 1.51 | 3 | 6 | |||
| Коэффициент теплопередачи ((Rth) | °C/W | *3.9 | *1.9 | **1.3 | |||
| Максимальная температура катушки ((Tmax) | °C | 120 | 120 | 120 | |||
| Магнитный полюс пич ((2T) | мм | 30 | 30 | 30 | |||
| Масса двигателя | В кг | 0.24 | 0.42 | 0.82 | |||

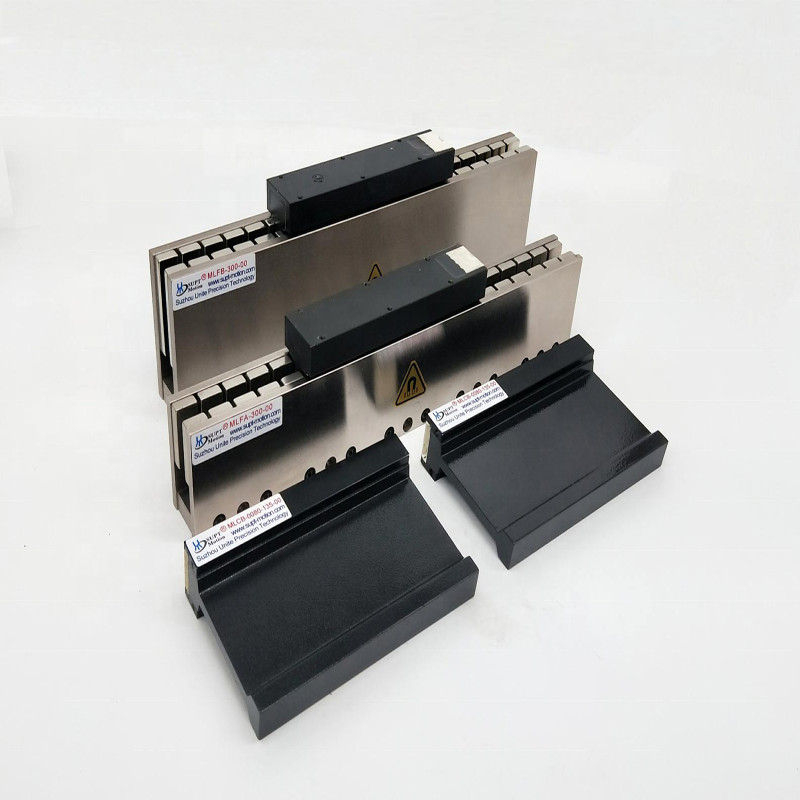

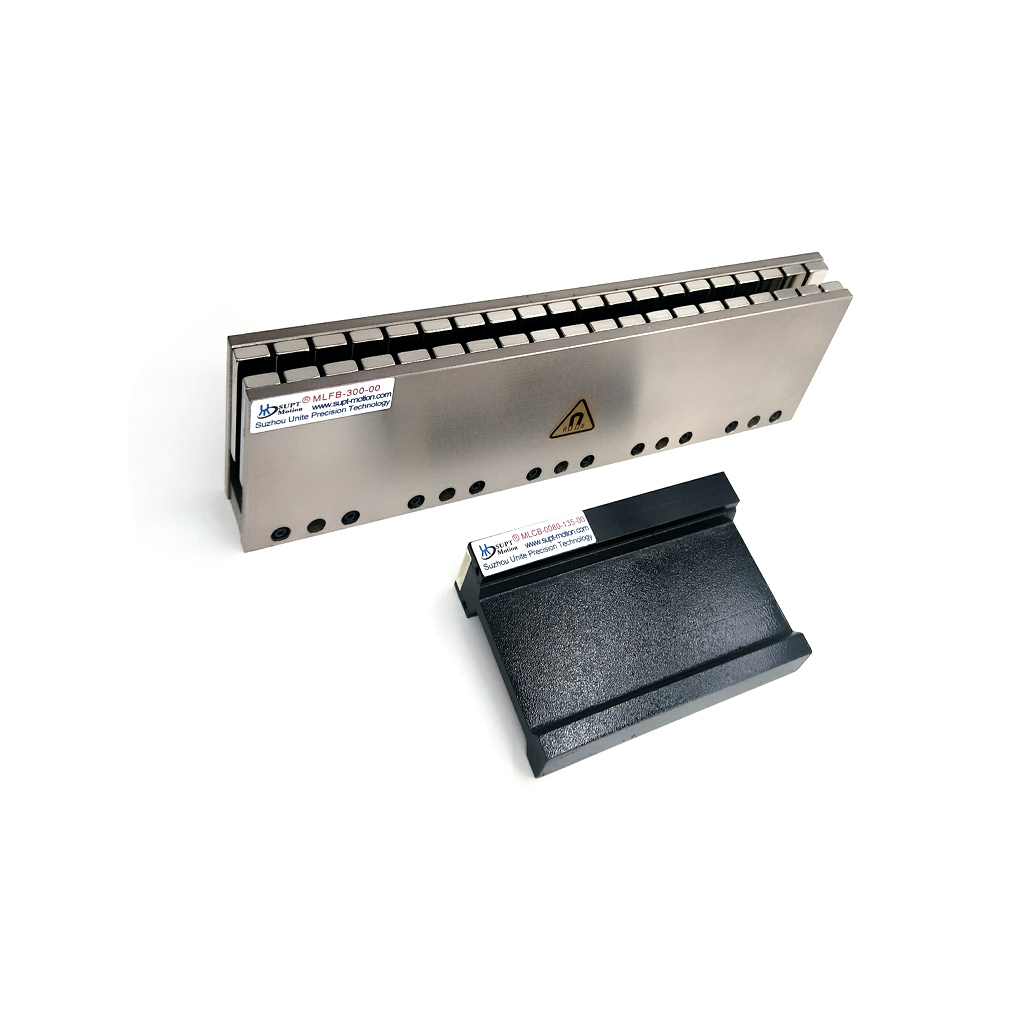

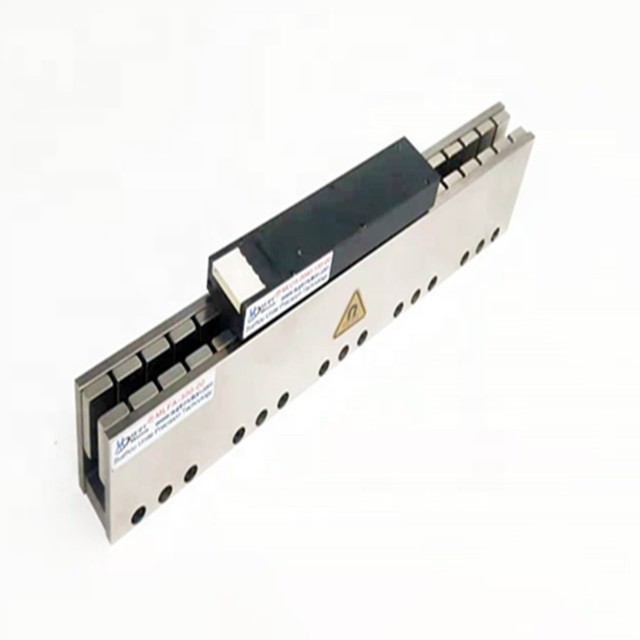

Подробные изображения
Сертификации
Наша компания
Suzhou Unite Precision Technology Co,Ltd. ((SUPT Motion) является инженерной и производственной компанией, специализирующейся на поставке линейного двигателя и линейной моторной платформы Voice Coil Actuator,SUPT Motion будет предоставлять как стандартный продукт для дистрибуции, так и решения для мадиума и большого объема OEMОсновным продуктом является линейный и вращающийся приводной механизм на основе голосовой катушки и линейный двигатель типа постоянного магнита без щетки.
Компания обладает сильными исследовательскими и опытно-конструкторскими возможностями и идеальной системой послепродажного обслуживания.SUPT Motion способна в соответствии с конкретными требованиями заказчика проектировать и производить голосовой катушки двигателя линейного двигателя и всех видов линейного движения платформыБлагодаря многолетнему опыту, наш международный инженерный и производственный персонал в состоянии предоставить самые передовые технологии и продукцию лучшего качества для Азии, Северной Америки,Европа и мир различные области голосовой катушки двигателя и линейного двигателя клиенты и дилеры.
Компания способна предоставить экономически эффективное решение для вас большие требования OEM производства для вас, находясь в производственных центрах Сучжоу,мы будем продолжать совершенствоваться в технологиях стремиться к совершенству в качествеПридерживаясь принципа высокого качества, мы стремимся к удовлетворению клиентов.С нашим строгим департаментом качества и производственного департамента гарантировать, что наши высококачественные и недорогие продукты двигатель более экономически эффективным для обслуживания клиентов сделать его имеет сильную конкурентоспособность.
Линейные двигатели по сравнению с традиционными вращающимися двигателями:
| Характеристики | Линейный двигатель | Традиционные методы передачи (шруб/пояс) | ||||
| Высокая точность | Прямой привод без промежуточных компонентов передачи устраняет обратную реакцию и ошибку обратной реакции, позволяя точность позиционирования на нанометровом уровне. | Существуют обратная реакция, эластичная деформация и трение, что ограничивает точность, как правило, на уровне микрометра. | ||||
| Высокая скорость и Ускорение |
Достигает скорости нескольких в метрах в секунду и ускорения, превышающие 10G, значительное увеличение оборудования пропускной способности. |
Ограничен вращением винта, скоростью и инерцией, что приводит к снижению скорости и ускорению. | ||||
| Высокая гладкость | Гладкое движение без контакта передачи и минимальной Вибрация критична для процессы, чувствительные к вибрациям как литография. |
Контактное трение внутри трансмиссии Цепочка может генерировать вибрации и шум. |
||||
| Высокая чистота | Работа без смазки устраняет смазку или износ частицы, удовлетворяющие ультра- высокие требования к чистоте производства полупроводников. |
Требуется смазка, что создает риск загрязнения. |
||||
| Высокая надежность и длительный срок службы Жизнь |
Первичные и подвижные части (магнитные) Шлемы и катушки) не имеют механических контакт, в результате чего минимальный износ и продолжительность жизни. |
Многочисленные механические точки контакта подвержены износу, требуют регулярного обслуживание. |
||||
| Совместимость с вакуумом | Легко приспособлен для вакуума... совместимые модели, что делает его идеальным для оборудования для вакуумных процессов. |
Позы смазки и рассеивания тепла значительные проблемы в вакуумных средах. |
||||
