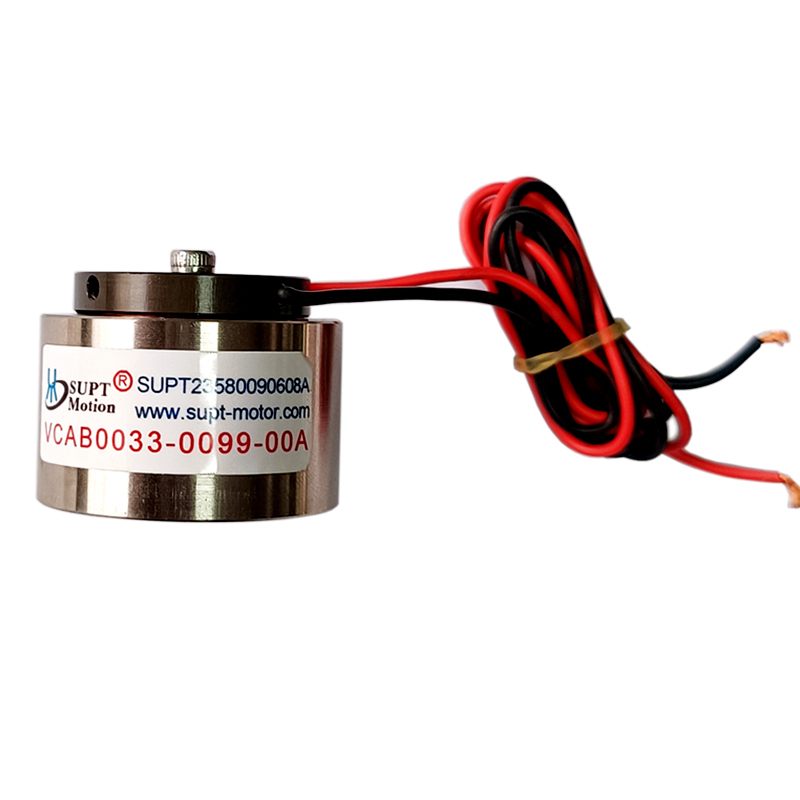

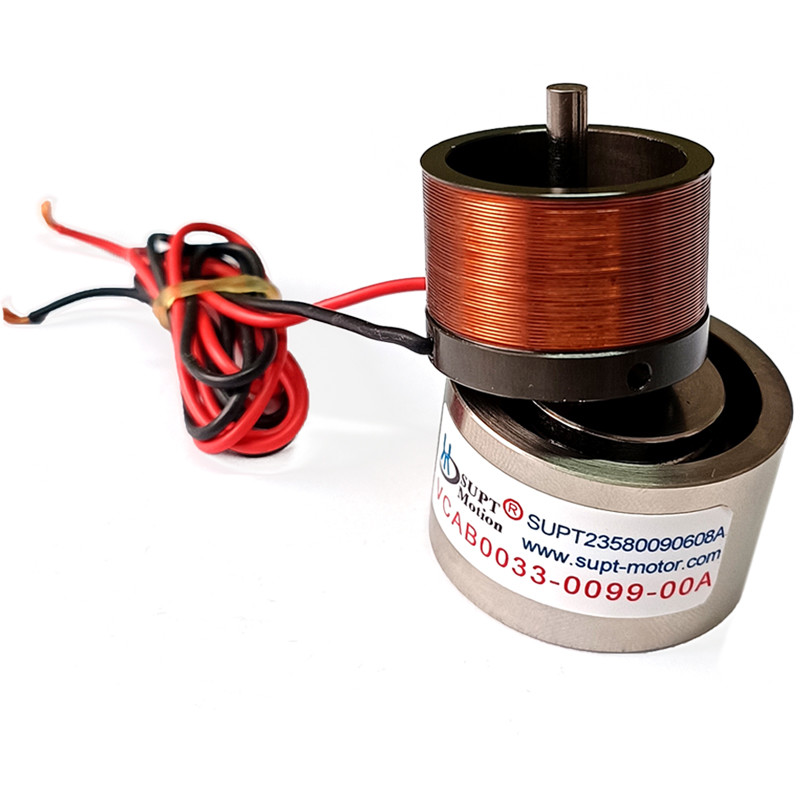

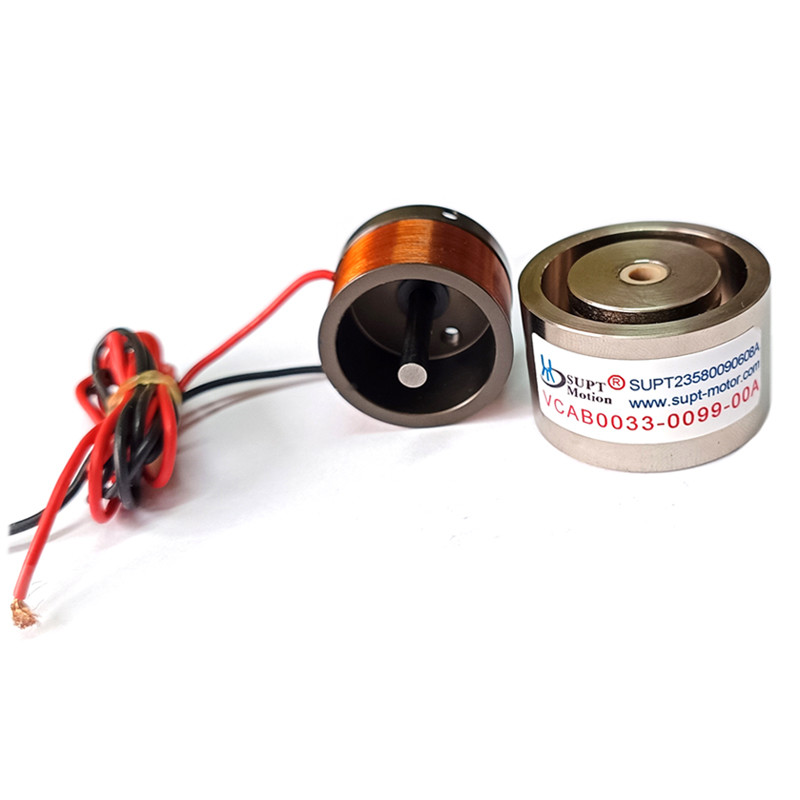

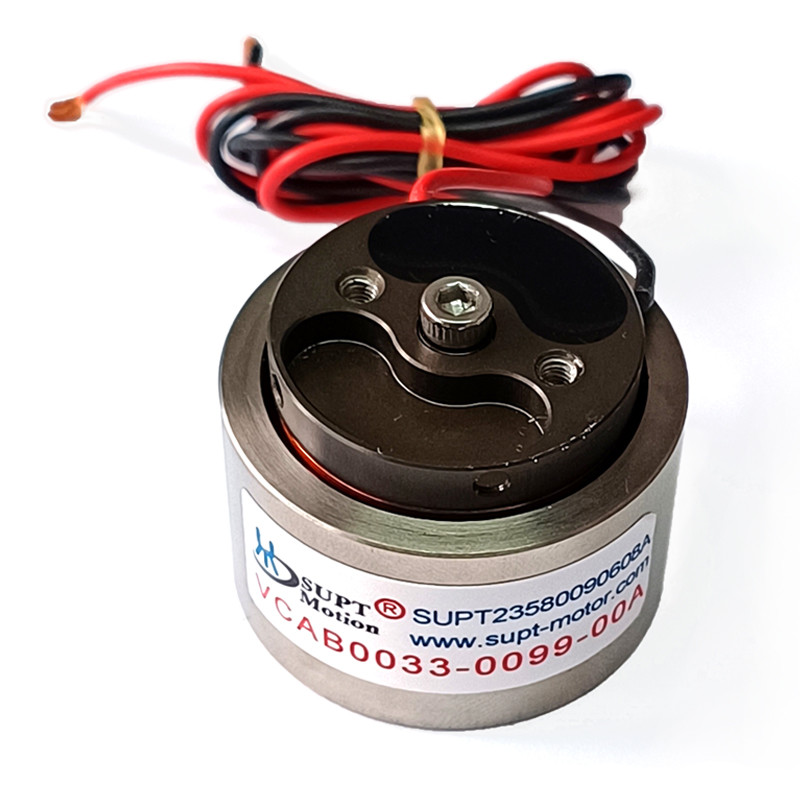

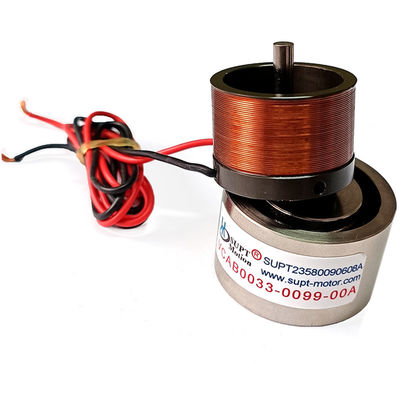

Мотор линейного голосового катушки высокой скорости 24 В для сборки 3C-электроники
| Место происхождения | фарфор, Сучжоу |
|---|---|
| Фирменное наименование | SUPT MOTION |
| Сертификация | ISO9001,CE,3C |
| Номер модели | Серия VCAB |
| Количество мин заказа | 2 шт. |
| Цена | $102-$160 |
| Упаковывая детали | Специализированная упаковка и т.д. |
| Время доставки | 1-5 штук, 5 дней. >20 штук, подлежит переговорам |
| Условия оплаты | Т/Т |
| Поставка способности | Для переговоров |
Свяжитесь я бесплатно образцы и талоны.
WhatsAPP:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Гарантия | 3 месяца-1 год | Модель продукта | VCAB0033-0099-00A |
|---|---|---|---|
| вес ((g) | 5.87 | Пиковая сила (N) | 33 |
| Общий ход (мм) | 9.9 | Максимальное напряжение (V) | 24 |
| Приложение | Автоматический продукт | Точность позиционирования | Высокий |
| Тип продукта | линейный мотор катушки голоса | Коммутация | Щетка |
| Непрерывная сила ((N) | 8N | Области применения | 3C Electronics, полупроводники, автоматизация, оптика, инспекционное оборудование |
Характер продукции
Описание продукта:
Супт VCAB серии линейных голосовых катушек двигателей являются прямого привода приводов специально разработан для высокоскоростного, микронов уровне точности движения.Они достигают передовых характеристик, включая высокочастотную реакцию.Они широко используются в 3C производстве, визуальной инспекции, полупроводниках, медицинских приборах,и научно-исследовательское оборудование.
Линейные голосовые катушки стали одним из самых важных точных приводов в 3C электронике из-за их высокочастотного ответа, сверхточного позиционирования, высокого ускорения,и структуры движения без тренияПоскольку смартфоны, планшеты, носимые устройства и ноутбуки продолжают развиваться к более тонким форм-факторам и более высокой консистенции,оборудование для автоматизации требует точности на уровне микронов и динамической производительности на уровне миллисекундЛинейные голосовые катушки-моторы уникально подходят для удовлетворения этих требований.
В процессах сборки 3C линейные голосовые катушки широко используются в высокоскоростных системах сбора и размещения, станциях прецизионного прессования, лазерной сварке, управлении диспенсацией, выравнивании FPC,производство модулей камерБлагодаря их прямому приводу линейной силы, без колёса, без реакции и без механической трансмиссии,Линейные голосовые катушки обеспечивают разрешение на нанометровом уровнеЭто обеспечивает высокую устойчивость движения для задач, требующих крайне тонкого выравнивания, точного контроля глубины нажатия или корректировки траектории в реальном времени.
Особенности:
- 9.9 мм ход, подходящий для быстрого движения на короткие расстояния
- Высокочастотный ответ для быстрой проверки и микрорегулирования
- Высокая плотность тяги, обеспечивающая сильное ускорение
- Структура без ядра с нулевым коггированием
- Ввод 24 В для легкой промышленной интеграции
- Компактный и легкий для встроенных модулей и светильников
Общие спецификации (различаются в зависимости от модели)
- Номинальное напряжение: 24 В
- Постоянная сила: 8 N
- Пиковая сила: 33 N
- Движение: 560 мм / настраиваемое
- Частотное реагирование: ≥ 100 Гц
- Повторяемость: ≤ 1 ‰ 3 μm
- Структура: Коулин без ядра + магнитная массив высокой энергии
- Охлаждение: естественная конвекция (охлаждение воздухом/жидкостью необязательно)
Параметры продукта:
| Модель продукта | Пиковая сила (N) |
Постоянная сила при 25°C ((N) |
Общий удар (мм) |
Максимальное напряжение (V) |
Константа обратного ЭМП (В/м/с) |
Масса катушки (g) |
Диаметр статора | Конечная нить вала (мм) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((Внешний) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (Внешний) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((Внешний) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((Внешний) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Остров ¢4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((Внешний) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Внутренний) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Внутренний) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((Внешний) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Внутренний) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Внутренний) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Внутренний) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Внутренний) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((Внешний) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Внутренний) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Внутренний) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Внутренний) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | вал ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Внутренний) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Внутренний) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | вал ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | вал ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | вал ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | вал ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | вал ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | вал ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | вал ¥10 |
Применение:
- Точная сборка и микропозиционирование
- Модули оптического выравнивания
- Компактные испытательные машины
- Медицинский анализ / микрофлюида
- Лабораторные этапы исследований
