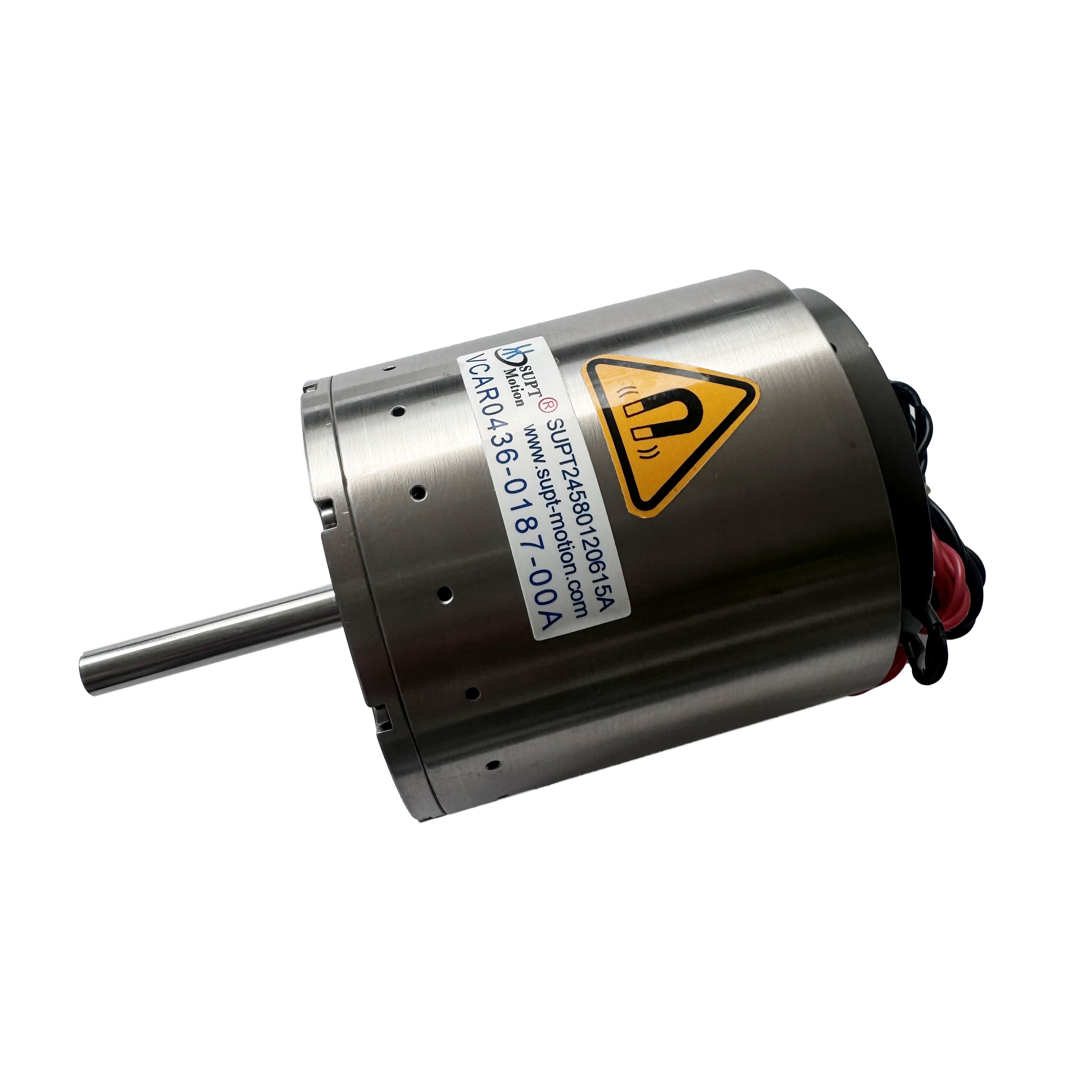

Высокоскоростной линейный голосовой катушный приводящий для систем автоматической фокусировки оптических линз

  • High Speed Linear Voice Coil Actuator For Optical Lens Autofocus Systems
  • High Speed Linear Voice Coil Actuator For Optical Lens Autofocus Systems
  • High Speed Linear Voice Coil Actuator For Optical Lens Autofocus Systems
Место происхождения фарфор, Сучжоу
Фирменное наименование SUPT MOTION
Сертификация ISO9001,CE,3C
Номер модели Серия VCAB
Количество мин заказа 2 шт.
Цена $102-$160
Упаковывая детали Специализированная упаковка и т.д.
Время доставки 1-5 штук, 5 дней. >20 штук, подлежит переговорам
Условия оплаты Т/Т
Поставка способности Для переговоров

Свяжитесь я бесплатно образцы и талоны.

WhatsAPP:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Гарантия 3 месяца-1 год Модель продукта ВКАБ0436-0187-00А
вес ((g) 648 Пиковая сила (N) 436
Общий ход (мм) 18,7 Максимальное напряжение (V) 40,7
Приложение Автоматический продукт Скорость Высокий
Тип продукта Линейный привод звуковой катушки Коммутация Щетка
Непрерывная сила ((N) 147,6 с.ш. Области применения 3C Electronics, полупроводники, автоматизация, оптика, инспекционное оборудование
Оставьте сообщение
Характер продукции

Описание продукта:

Линейный голосовой катушный приводящий VCAB0436-0187-00A - это высокопроизводительный приводящий, разработанный специально для точных оптических инспекционных систем.и выхода движения с нулевым задержкой, эта модель идеально подходит для приложений, требующих высокоточного позиционирования, стабильного динамического движения и отличной повторяемости.механизмы точного автофокусирования, стадии позиционирования оптических модулей, устройства автоматической калибровки и платформы компенсации до микрона.

VCAB0436-0187-00A использует архитектуру прямого привода, генерирующую линейную силу через сборку постоянного магнита и взаимодействие катушек без механической передачи.Эта структура без трения и без противодействия позволяет чрезвычайно гладкое и линейное движениеДля высокоувеличивающих линз, промышленных камер,или микроскопические системы визуализации, двигатель поддерживает точность фокусировки и отклонение позиции в пределах микронов или даже ниже.

В процессах динамического оптического сканирования, таких как инспекция панели, измерение кривизны линзы и обнаружение дефектов пластины,Ответ VCAB0436-0187-00A ′ на уровне миллисекунд значительно повышает эффективность сканирования.Двигатель поддерживает исключительную стабильность изображения во время высокоскоростного движения, уменьшая размытость и вибрации, одновременно повышая точность измерений.Он поддерживает автоматическое фокусирование., коррекция высоты оси Z и тонкая коррекция давления на основе обратной связи датчиков.

Особенности:

  • Прямой привод / без трения
  • Высокая динамическая реакция
  • Выход линейной силы
  • Совместима с различными кодерами/датчиками обратной связи
  • Компактная / легкая интеграция
  • Идеально подходит для многоосевых оптических ступеней

Технические характеристики:

Инсульт:18.7 мм

Постоянная сила:147.6N

Пиковая сила:436N

Постоянная сила:40N/A

Сопротивление:15.3Ω

Масса: хорошая

Размеры: 200*400*400 см

Рабочий ток:2.6А

Параметры продукта:

Модель продукта Пиковая сила
(N)		 Постоянная сила
при 25°C ((N)		 Общий удар
(мм)		 Максимальное напряжение
(V)		 Константа обратного ЭМП
(В/м/с)		 Масса катушки
(g)		 Диаметр статора Конечная нить вала
(мм)
VCAB0005-0039-00A 5 1.5 3 5.4 0.9 23 29.5 M2 ((Внешний)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5 (Внешний)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 M3 ((Внешний)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3 ((Внешний)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 Остров ¢4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3 ((Внешний)
VCAB0022-0448-00A 22 11.4 44.8 14.3 4 52 48 M3 ((Внутренний)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3 ((Внутренний)
VCAB0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 M3 ((Внешний)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3 ((Внутренний)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3 ((Внутренний)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 M3 ((Внутренний)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3 ((Внутренний)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3 ((Внешний)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 M3 ((Внутренний)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3 ((Внутренний)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3 ((Внутренний)
VCAB0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 вал ¥10
VCAB0088-0191-00A 88.5 23.2 19.1 29.9 8 162 50.8 M3 ((Внутренний)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3 ((Внутренний)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 вал ¢8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 вал ¥10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 вал ¢8
VCAB0294-0498-00A 294 56.8 49.8 114 24.5 685 93 вал ¥10
VCAB0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 вал ¥10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78.4 вал ¥10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 вал ¥10

Высокоскоростной линейный голосовой катушный приводящий для систем автоматической фокусировки оптических линз 0

Применение:

  • Системы контроля панели / дисплея
  • Установки для испытаний линз/оптических модулей
  • Системы микроскопической / высокоувеличенной визуализации
  • Проверка дефектов в ваферах / полупроводниках
  • Лазерное измерение / 3D оптическое профилирование
