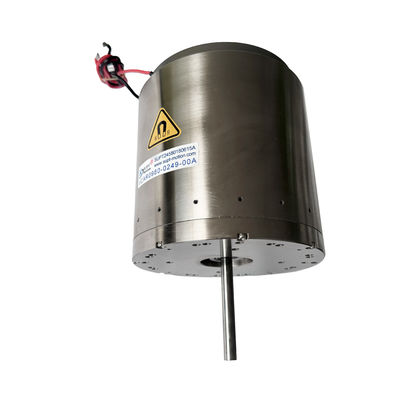

Компактный линейный голосовой катушный исполнитель для автоматизации робототехники

  • Compact Fast Response Linear Voice Coil Actuator For Automation Robotics
  • Compact Fast Response Linear Voice Coil Actuator For Automation Robotics
  • Compact Fast Response Linear Voice Coil Actuator For Automation Robotics
Место происхождения фарфор, Сучжоу
Фирменное наименование SUPT MOTION
Сертификация ISO9001,CE,3C
Номер модели Серия VCAB
Количество мин заказа 2 шт.
Цена $102-$160
Упаковывая детали Специализированная упаковка и т.д.
Время доставки 1-5 штук, 5 дней. >20 штук, подлежит переговорам
Условия оплаты Т/Т
Поставка способности быть предметом переговоров

Свяжитесь я бесплатно образцы и талоны.

WhatsAPP:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Гарантия 3 месяца-1 год Модель продукта ВКАБ0436-0187-00А
вес ((g) 648 Пиковая сила (N) 436
Общий ход (мм) 18,7 Максимальное напряжение (V) 40,7
Приложение Автоматический продукт Точность позиционирования Высокий
Тип продукта линейный мотор катушки голоса Коммутация Щетка
Непрерывная сила ((N) 147,6 с.ш. Тип Компакт
Оставьте сообщение
Характер продукции

Описание продукта:

Линейный голосовой катушный приводящий механизм представляет собой линейный приводящий механизм с прямым приводом, предлагающий быстрый ответ, высокое ускорение, точность позиционирования на нанометровом уровне, нулевую обратную реакцию и движение без трения.В автоматической робототехнике, Линейные голосовые катушки широко используются для точного подбора и размещения, совместимой сборки, запуска конечного эффектора, задач с обратной связью силы и высокоскоростного повторяющегося движения,что делает их критически важным компонентом в современных робототехнических системах.

Поскольку промышленные роботы, роботы совместной работы (коботы), роботы с точной сборкой и интеллектуальные роботы-инспекторы продолжают развиваться, требуются линейные приводы движения для обеспечения более высокой точности,быстрее реагироватьТрадиционные свинцовые винты и механизмы с редукторами часто страдают от негативных реакций, износа и ограниченной динамической реакции.

Линейные голосовые катушки, основанные на технологии прямого привода, генерируют линейную силу без механической передачи, что делает их идеальным решением для высокопроизводительных роботизированных систем движения.

Особенности:

  • Высокоскоростное и высокоускоренное движение
  • Позиционирование на нанометровом уровне и высокая повторяемость
  • Дизайн прямого привода с нулевой реакцией
  • Поддерживает контроль силы и движение, соответствующее требованиям
  • Компактный дизайн и легкая интеграция

Общие спецификации (различаются в зависимости от модели)

  • Номинальное напряжение: 40,7 В
  • Постоянная сила:147.6N
  • Пиковая сила: 436N
  • Удар: 18,7 мм
  • Частотное реагирование: ≥ 100 Гц
  • Повторяемость: ≤ 1 ‰ 3 μm

Параметры продукта:

Модель продукта Пиковая сила
(N)		 Постоянная сила
при 25°C ((N)		 Общий удар
(мм)		 Максимальное напряжение
(V)		 Константа обратного ЭМП
(В/м/с)		 Масса катушки
(g)		 Диаметр статора Конечная нить вала
(мм)
VCAB0005-0039-00A 5 1.5 3 5.4 0.9 23 29.5 M2 ((Внешний)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5 (Внешний)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 M3 ((Внешний)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3 ((Внешний)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 Остров ¢4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3 ((Внешний)
VCAB0022-0448-00A 22 11.4 44.8 14.3 4 52 48 M3 ((Внутренний)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3 ((Внутренний)
VCAB0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 M3 ((Внешний)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3 ((Внутренний)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3 ((Внутренний)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 M3 ((Внутренний)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3 ((Внутренний)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3 ((Внешний)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 M3 ((Внутренний)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3 ((Внутренний)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3 ((Внутренний)
VCAB0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 вал ¥10
VCAB0088-0191-00A 88.5 23.2 19.1 29.9 8 162 50.8 M3 ((Внутренний)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3 ((Внутренний)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 вал ¢8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 вал ¥10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 вал ¢8
VCAB0294-0498-00A 294 56.8 49.8 114 24.5 685 93 вал ¥10
VCAB0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 вал ¥10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78.4 вал ¥10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 вал ¥10

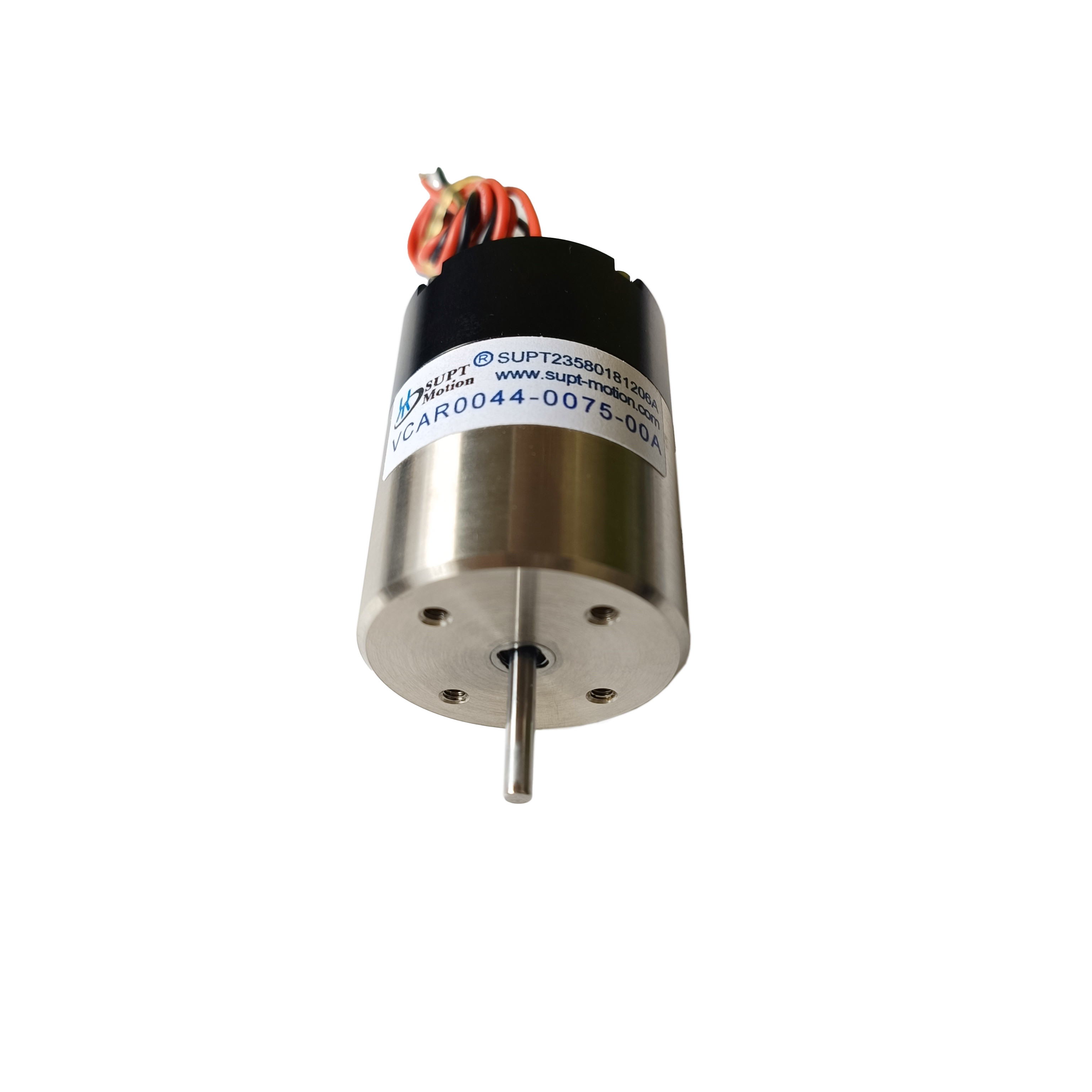

Компактный линейный голосовой катушный исполнитель для автоматизации робототехники 0

Применение:

Роботизированный точный подбор и размещение:для высокоскоростного подбора, корректировки микропозиции и гибкого размещения.
Устройства конца руки (EOAT):обеспечение контроля за ходом захвата, тонкого настройки перемещения и работы с обратной связью.
Соответствующие монтажные роботы: используются для высокоточных монтажных действий, таких как вставка, прессование и выравнивание.
Сотрудничающие роботы: обеспечивают безопасное, управляемое линейное приводное устройство и гибкие возможности контакта.
Системы ориентированного позиционирования:используются для компенсации высоты оси Z и регулирования фокуса.
Автоматизированные инспекционные и испытательные роботы: Поддерживает контакт с зондами, сканирование и повторные действия по позиционированию.

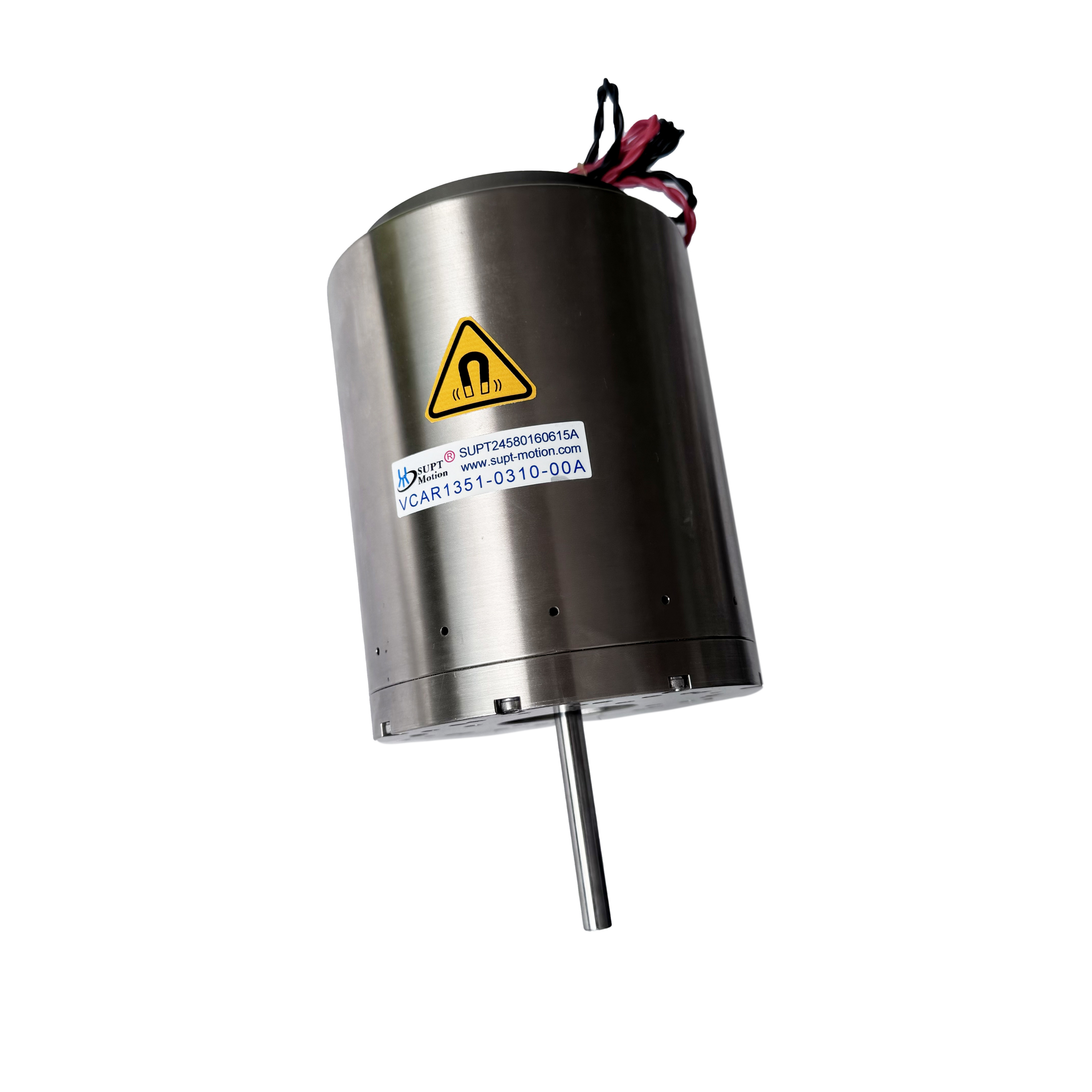

Компактный линейный голосовой катушный исполнитель для автоматизации робототехники 1
