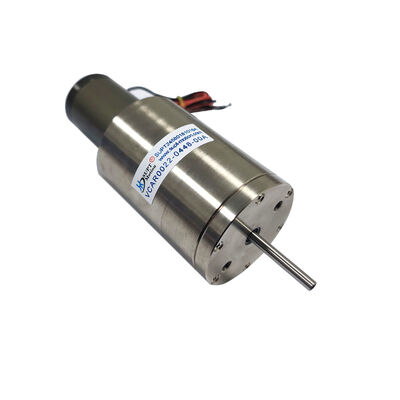

Мотор звуковой катушки вала высокой точности хода 44Н 5,9мм для систем AOI
| Место происхождения | Цзянсу, Китай |
|---|---|
| Фирменное наименование | SUPT MOTION |
| Сертификация | ISO9001 |
| Номер модели | ВКАБ0044-0059-00А |
| Количество мин заказа | 2шт |
| Цена | $150-$280 |
| Упаковывая детали | Индивидуальная упаковка и т. д. |
| Время доставки | 1-5 шт., 5 дней. >20шт, по договоренности |
| Условия оплаты | Т/Т |
| Поставка способности | Для переговоров |
Подробная информация о продукте
| Тип продукта | линейный мотор катушки голоса | Использование | Прецизионное профилирование поверхности, ЛОДКА, Автомобиль, Электрический велосипед |
|---|---|---|---|
| Порт | Шанхай | Источник питания | Требования к напряжению и току |
| Пиковая сила | 44N | Строительство | Постоянный магнит |
| Тип силы | Прямая приводная сила | Гарантия | 3 месяца-1 год |
| Максимальное напряжение | 14.3В | Защитить функцию | Полностью закрытый |
| Общий ход | 5,9 мм | Тип привода | Звуковая катушка |
| Выделить | Высокоточный двигатель звуковой катушки 44N,двигатель звуковой катушки с ходом 5,9 мм |
||
Характер продукции
Описание продукта:
VCAB0044-0059-00A представляет собой высокоточный, полузакрытый волновой голосовой катушный двигатель, оптимизированный для автоматизированной оптической инспекции (AOI), оборудования для испытаний полупроводников,и точных приложений позиционирования, требующих чрезвычайно высокой точности и повторяемости.

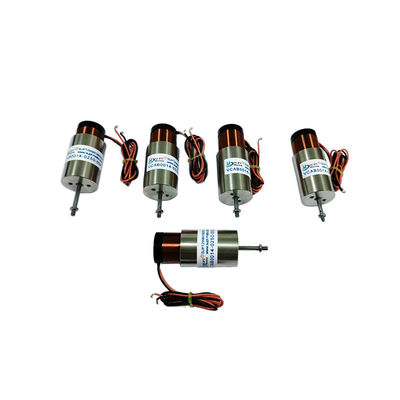

Серия линейных голосовых катушек VCAB имеет встроенную конструкцию вала движения и интегрирует точные линейные подшипники для обеспечения плавного, низкого трения и исключительной точности.Двигательный вал построен из легкого, с высокой жесткостью, износостойкими материалами, обеспечивающими стабильную точность позиционирования в течение миллионов циклов.что делает его идеальным для высокоскоростной инспекции и испытаний.
В системах AOI и полупроводниковой инспекции точное расположение оси Z имеет решающее значение для поддержания фокуса во время высокоскоростного захвата изображения.Этот линейный двигатель голосовой катушки использует конструкцию прямого привода с нулевым эффектом коггинг, обеспечивающий плавное движение без артефактов; одновременно его высокое отношение тяги к массе позволяет быстро регулировать фокус без превышения.9 мм ход обеспечивает достаточное расстояние для систем автофокусирования и приложений измерения профиля поверхности.
Полузакрытая конструкция корпуса защищает внутренние компоненты от пыли и загрязняющих веществ.что имеет решающее значение в условиях чистой комнаты, где твердые частицы могут нарушить качество оптической инспекцииИнтегрированные высокоточные подшипники устраняют необходимость в внешних гидрельсов, уменьшая сложность системы и стоимость при одновременном повышении общей надежности.
Этот линейный голосовой катушной двигатель также идеально подходит для испытаний зондов, где контролируемая контактная сила имеет решающее значение для точных электрических измерений.Линейные отношения между силой и током позволяют точно регулировать силуМеханизм нулевой обратной реакции предотвращает ошибки позиционирования, тем самым избегая сбоев контакта или обнаружения ложных ошибок.
Особенности:
- Наименование продукта:Линейный голосовой катушный двигатель
- Номер модели:VCAH0044-0059-00A
- Пиковая сила: 44,1 Н
- Постоянная сила @25°C: 17,7 N
- Общий ход: 5,9 мм
- Максимальное напряжение: 14,3 В
- Константа обратного ЭМП: 8 В/м/с
- Масса катушки: 43 г
- Диаметр статора: 46 мм
Технические параметры:
| Модель продукта | Пиковая сила (N) |
Постоянная сила при 25°C ((N) |
Общий удар (мм) |
Максимальное напряжение (V) |
Константа обратного ЭМП (В/м/с) |
Масса катушки (g) |
Диаметр статора | Конечная нить вала (мм) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((Внешний) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (Внешний) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((Внешний) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((Внешний) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Остров ¢4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((Внешний) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Внутренний) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Внутренний) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((Внешний) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Внутренний) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Внутренний) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Внутренний) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Внутренний) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((Внешний) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Внутренний) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Внутренний) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Внутренний) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | вал ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Внутренний) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Внутренний) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | вал ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | вал ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | вал ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | вал ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | вал ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | вал ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | вал ¥10 |
Применение:
| Основное применение двигателя голосовой катушки: | ||||||||||
| 1- полупроводниковая промышленность: проводка, резка, бурение, транспортные системы, сварка, роботика. | ||||||||||
| 2.Операция с клапанами в полевых условиях:Типовые измерительные клапаны, системы испытания давления, система впрыска химических веществ для пневматических клапанов. | ||||||||||
| 3Микромашинная промышленность: Системы питания, микробурение, прецизионная штамповка. | ||||||||||
| 4Система вибрации: стол для вибрации, вибрационная платформа. | ||||||||||
| 5Медицинская область: Система микроинъекций, респираторное оборудование, испытательное оборудование. | ||||||||||
| 6.Авиационные технологии: Система управления полетом, система обратной связи пилотов. | ||||||||||
| 7.Коммерческое применение: Компьютерная охлаждающая насос миниатюрная камера автоматическая система фокусировки. | ||||||||||
| 8Автоматическая промышленность: лазерное оборудование, диспансер, испытательное оборудование, текстильные машины. |
1Автоматизированная оптическая инспекция (AOI)
2.Тестировщики полупроводниковых зондов
3.Прецизионное профилирование поверхности
4.Положение иглы
5. Контроль контактной силы испытательного зонда
6.Позиционирование метрологического оборудования
