22N 44,8 мм длинный удар вала линейного голосового катушки двигатель для сканирования систем

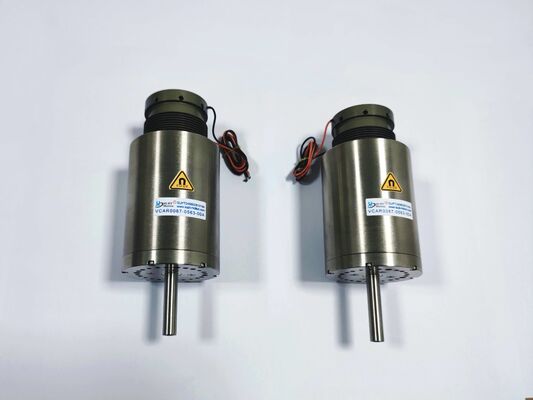

  • 22N 44.8mm Long Stroke Shaft Linear Voice Coil Motor For Scanning Systems

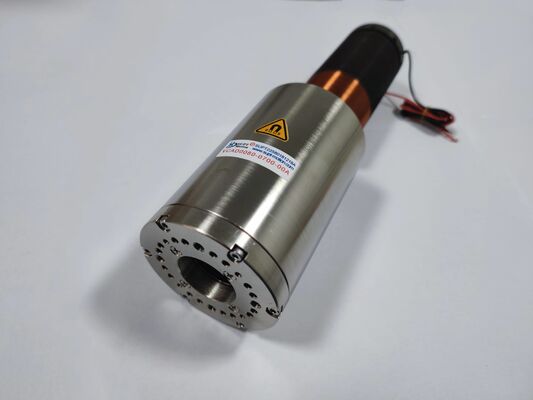

  • 22N 44.8mm Long Stroke Shaft Linear Voice Coil Motor For Scanning Systems

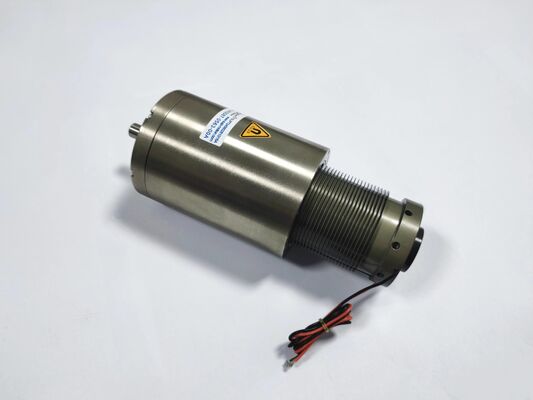

  • 22N 44.8mm Long Stroke Shaft Linear Voice Coil Motor For Scanning Systems
Место происхождения Китай,Сучжоу
Фирменное наименование SUPT MOTION
Сертификация ISO9001,CE,3C
Номер модели VCAB0022-0448-00A
Количество мин заказа 2шт
Цена $110-$290
Упаковывая детали Индивидуальная упаковка и т. д.
Время доставки 1-5 шт., 5 дней. >20шт, по договоренности
Условия оплаты Т/Т
Поставка способности Для переговоров
Подробная информация о продукте
Гарантия 3 месяца-1 год Модель продукта VCAB0022-0448-00A
вес ((g) 52 Пиковая сила (N) 22
Общий ход (мм) 44,8 Максимальное напряжение (V) 14.3
Приложение Автоматический продукт Скорость Высокая скорость (о/мин)
Тип продукта линейный мотор катушки голоса Непрерывная сила ((N) 11.4N
Области применения 3C Electronics, полупроводники, автоматизация, оптика, инспекционное оборудование
Выделить

44.8 мм длиннотаковый линейный голосовой катушный двигатель

,

Мотор с линейным голосовым катушкой 22N

,

линейный голосовой катушный двигатель для сканирующих систем
Оставьте сообщение
Характер продукции

Описание продукта:

VCAB0022-0448-00A двигатель звуковой катушки валового типа специально разработан для сканирующих систем, оптических линий задержки,приложения для точного линейного позиционирования, требующие длительного перемещения без необходимости сложного преобразования от вращающегося к линейному.


Серия VCAB оснащена интегрированным валом движения с точными линейными подшипниками, обеспечивающими плавное, низкое трение на всем диапазоне ходов.Движущийся вал построен из легкогоОн способен на непрерывное сканирование или переключение движения без перегрева, что делает его подходящим для высокоинтенсивных рабочих циклов.


В системах оптической когерентной томографии (OCT) и инфракрасных спектрометрах преобразования Фурье (FTIR) для регулирования длины оптического пути критически важны линейные приводы длинного хода.Этот линейный двигатель голосовой катушки исключает необходимость в шаровых винтов или ремневых приводов, обеспечивающее прямое, безконечное движение, которое обеспечивает линейность сканирования и уменьшает механические артефакты.


Дизайн с нулевой обратной реакцией улучшает повторяемость измерений, что имеет решающее значение для высокоточных спектроскопических и метрологических приложений.По сравнению с традиционными комбинациями вращающихся двигателей и свинцовых винтов, этот линейный голосовой катушный двигатель предлагает несколько существенных преимуществ: отсутствие механической реакции, плавная кривая скорости без эффектов коггирования, меньшее трение для обеспечения стабильной выработки силы,и более простую механическую структуру.


Дизайн прямого привода также устраняет точки износа, связанные с нитями и зубами ремня, тем самым продлевая срок службы и обеспечивая более стабильную долгосрочную калибровку.Полузакрытый корпус защищает внутренние компоненты, позволяя при этом легко проверять или обслуживатьЭта конструкция особенно полезна в промышленных условиях, где пыль и частицы могут повлиять на производительность точных линейных подшипников.

Особенности:

  • Пиковая сила: 22 N

  • Постоянная сила @25°C: 11,4 N

  • Общий ход: 44,8 мм

  • Максимальное напряжение: 14,3 В

  • Константа обратного ЭМП: 4 В/м/с

  • Масса катушки: 52 г

  • Диаметр статора: 48 мм

  • Конец вала: M3 (внутренний)

Параметры продукта:

Модель продукта Пиковая сила
(N)		 Постоянная сила
при 25°C ((N)		 Общий удар
(мм)		 Максимальное напряжение
(V)		 Константа обратного ЭМП
(В/м/с)		 Масса катушки
(g)		 Диаметр статора Конечная нить вала
(мм)
VCAB0005-0039-00A 5 1.5 3 5.4 0.9 23 29.5 M2 ((Внешний)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5 (Внешний)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 M3 ((Внешний)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3 ((Внешний)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 Остров ¢4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3 ((Внешний)
VCAB0022-0448-00A 22 11.4 44.8 14.3 4 52 48 M3 ((Внутренний)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3 ((Внутренний)
VCAB0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 M3 ((Внешний)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3 ((Внутренний)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3 ((Внутренний)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 M3 ((Внутренний)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3 ((Внутренний)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3 ((Внешний)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 M3 ((Внутренний)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3 ((Внутренний)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3 ((Внутренний)
VCAB0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 вал ¥10
VCAB0088-0191-00A 88.5 23.2 19.1 29.9 8 162 50.8 M3 ((Внутренний)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3 ((Внутренний)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 вал ¢8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 вал ¥10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 вал ¢8
VCAB0294-0498-00A 294 56.8 49.8 114 24.5 685 93 вал ¥10
VCAB0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 вал ¥10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78.4 вал ¥10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 вал ¥10



Применение:

  • Сканирование оптической томографией (OCT)

  • Линии оптического задержки спектрометра FTIR

  • Системы точного линейного измерения

  • 3D контактное сканирование

  • Активное отключение вибраций

  • Управление лазерным лучом

22N 44,8 мм длинный удар вала линейного голосового катушки двигатель для сканирования систем22N 44,8 мм длинный удар вала линейного голосового катушки двигатель для сканирования систем
