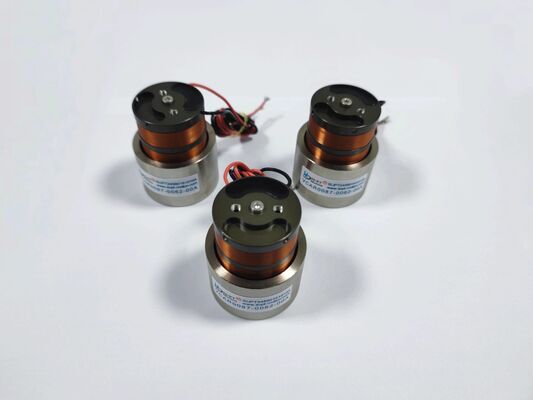

Двигатель со звуковой катушкой, ход 15N, ход 12,7 мм, для полупроводниковых зондов
| Место происхождения | Китай,Сучжоу |
|---|---|
| Фирменное наименование | SUPT MOTION |
| Сертификация | ISO9001,CE,3C |
| Номер модели | VCAB0015-0127-00A |
| Количество мин заказа | ≥1pcs |
| Цена | $110-$160 |
| Упаковывая детали | Индивидуальная упаковка и т. д. |
| Время доставки | 1-5 шт., 5 дней. >20шт, по договоренности |
| Условия оплаты | Т/Т |
| Поставка способности | Для переговоров |
Подробная информация о продукте
| Гарантия | 3 месяца-1 год | Модель продукта | VCAB0015-0127-00A |
|---|---|---|---|
| вес ((g) | 21,5 | Пиковая сила (N) | 15 |
| Общий ход (мм) | 12.7 | Максимальное напряжение (V) | 12,5 |
| Точность позиционирования | Высокий | Непрерывная сила ((N) | 4,9 с.ш. |
| Тип продукта | Линейный мотор катушки голоса с валом | Шум | Низкий уровень шума |
| Приложения | Точное позиционирование, тактильные ощущения, оптика, производство полупроводников. | ||
| Выделить | 12.7мм ударный валовой голосовой катушный двигатель,15Н голосовой катушный двигатель для исследования полупроводников,линейный голосовой катушный двигатель с гарантией |
||
Характер продукции
Описание продукта:
Двигатель со звуковой катушкой SUPT с валом, модель VCAB0015-0127-00A, отличается высокой точностью и специально разработан для тестирования полупроводниковых пластин, прецизионного позиционирования по высоте и применения автоматизированного испытательного оборудования.
Этот линейный двигатель со звуковой катушкой имеет встроенную конструкцию подвижного вала и прецизионные линейные подшипники, обеспечивающие исключительную точность наведения и плавность работы. Вал движения изготовлен из легких, высокожестких и износостойких материалов, что обеспечивает стабильную работу.
При тестировании полупроводниковых датчиков поддержание стабильной контактной силы имеет решающее значение для предотвращения повреждения прецизионных контактных площадок или наконечников датчиков. Конструкция этого двигателя звуковой катушки с прямым приводом обеспечивает повторяемую точность позиционирования на уровне микрометра, что напрямую способствует повышению производительности испытаний и снижению количества ложноположительных результатов.
По сравнению с традиционными платформами с шаговым двигателем или ходовыми винтами с сервоприводом, VCAB0015-0127-00A обеспечивает превосходные динамические характеристики, нулевой механический люфт и меньшие потери на трение. Его высокочастотная характеристика соответствует требованиям к быстрому циклированию высокопроизводительных тестовых приложений, а его конструкция с низким энергопотреблением снижает выделение тепла, которое в противном случае могло бы поставить под угрозу термическую стабильность прецизионных измерительных систем.
Этот линейный двигатель со звуковой катушкой также подходит для позиционирования по оси Z в системах размещения чипов, прецизионных дозирующих головках и платформах автоматического оптического контроля (AOI), которые требуют быстрого и точного вертикального движения. Компактный размер и простой механический интерфейс делают его идеальным автоматическим решением для модернизации существующих пневматических осей или осей с ходовым винтом до высокопроизводительных электрических приводов.
Функции:
-
Пиковая сила: 15 Н
-
Непрерывная сила при 25 ℃: 4,9 Н
-
Общий ход: 12,7 мм
-
Максимальное напряжение: 21,5 В
-
Постоянная противо-ЭДС: 4,1 В/м/с
-
Вес катушки: 12,5 г
-
Диаметр статора: 30,5 мм
-
Конец вала: гладкий вал диаметром 4,8 мм.
Параметры продукта:
| Модель продукта | Пиковая сила (Н) |
Непрерывная сила при 25 ℃ (с.ш.) |
Общий ход (мм) |
Макс. напряжение (В) |
Обратная ЭДС постоянная (В/м/с) |
Вес катушки (г) |
Диаметр статора | Концевая резьба вала (мм) |
| ВКАБ0005-0039-00А | 5 | 1,5 | 3 | 5.4 | 0,9 | 23 | 29,5 | M2 (внешний) |
| ВКАБ0005-0050-00А | 5 | 2.2 | 3,9 | 14,5 | 3.1 | 27 | 31,5 | M2,5 (внешний) |
| ВКАБ0013-0072-00А | 13 | 4.2 | 7.2 | 26,6 | 5,72 | 16.2 | 26,2 | M3 (внешний) |
| ВКАБ0015-0062-00А | 15 | 6,5 | 6.2 | 26,2 | 9,75 | 14,8 | 33 | M3 (внешний) |
| ВКАБ0015-0127-00А | 15 | 4,9 | 12,7 | 21,5 | 4.1 | 12,5 | 30,5 | Вал ∮4,8 |
| ВКАБ0022-0098-00А | 22 | 6.6 | 9,8 | 24,7 | 5,8 | 20 | 34,1 | M3 (внешний) |
| ВКАБ0022-0448-00А | 22 | 11.4 | 44,8 | 14.3 | 4 | 52 | 48 | M3 (внутренний) |
| ВКАБ0032-0050-00А | 32 | 8,9 | 5 | 29,3 | 7.1 | 48 | 40 | M3 (внутренний) |
| ВКАБ0033-0099-00А | 33 | 8 | 9,9 | 24,3 | 5,87 | 23,5 | 36 | M3 (внешний) |
| ВКАБ0033-0224-00А | 33 | 13,5 | 22,4 | 26,7 | 6,8 | 69 | 58 | M3 (внутренний) |
| ВКАБ0035-0105-00А | 35 | 15,6 | 10,5 | 11,9 | 5 | 91 | 50 | M3 (внутренний) |
| ВКАБ0044-0040-00А | 44 | 16.3 | 4 | 18,3 | 8,9 | 46,5 | 53 | M3 (внутренний) |
| ВКАБ0044-0059-00А | 44,1 | 17,7 | 5,9 | 14.3 | 8 | 43 | 46 | M3 (внутренний) |
| ВКАБ0044-0075-00А | 44 | 13,7 | 7,5 | 16,8 | 7,6 | 38,6 | 31,1 | M3 (внешний) |
| ВКАБ0044-0249-00А | 44 | 11,7 | 24,9 | 44,9 | 8,88 | 65,9 | 38,1 | M3 (внутренний) |
| ВКАБ0070-0149-00А | 70 | 27,3 | 14,9 | 26,9 | 17,7 | 79 | 43 | M3 (внутренний) |
| ВКАБ0087-0062-00А | 87 | 21.67 | 6.2 | 34,5 | 12,7 | 45,2 | 43,1 | M3 (внутренний) |
| ВКАБ0087-0563-00А | 87 | 17,5 | 56,3 | 63,4 | 8.1 | 177 | 72 | вал ∮10 |
| ВКАБ0088-0191-00А | 88,5 | 23.2 | 19.1 | 29,9 | 8 | 162 | 50,8 | M3 (внутренний) |
| ВКАБ0105-0164-00А | 105 | 35,4 | 16.1 | 20.1 | 11,5 | 150 | 60,4 | M3 (внутренний) |
| ВКАБ0113-0089-00А | 113 | 35 | 8,9 | 31 | 17,5 | 125 | 73 | вал ∮8 |
| ВКАБ0262-0112-00А | 262 | 111 | 11.2 | 35,1 | 41 | 285 | 71 | вал ∮10 |
| ВКАБ0262-0249-00А | 262 | 112 | 24,9 | 28,2 | 26 | 785 | 66 | вал ∮8 |
| ВКАБ0294-0498-00А | 294 | 56,8 | 49,8 | 114 | 24,5 | 685 | 93 | вал ∮10 |
| ВКАБ0436-0187-00А | 436 | 147,6 | 18,7 | 40,7 | 40,7 | 648 | 80,4 | вал ∮10 |
| ВКАБ0436-0250-00А | 436 | 167 | 25 | 31,6 | 37,2 | 775 | 78,4 | вал ∮10 |
| ВКАБ0445-0300-00А | 445 | 185 | 30 | 33 | 35 | 920 | 76,2 | вал ∮10 |
Приложения:
-
Зондирование полупроводниковых пластин
-
Позиционирование по оси Z в креплении матрицы
-
Прецизионные дозирующие головки
-
Автоматизированный оптический контроль (АОИ)
-
Позиционирование испытательного приспособления
-
Приводы зондовой станции
