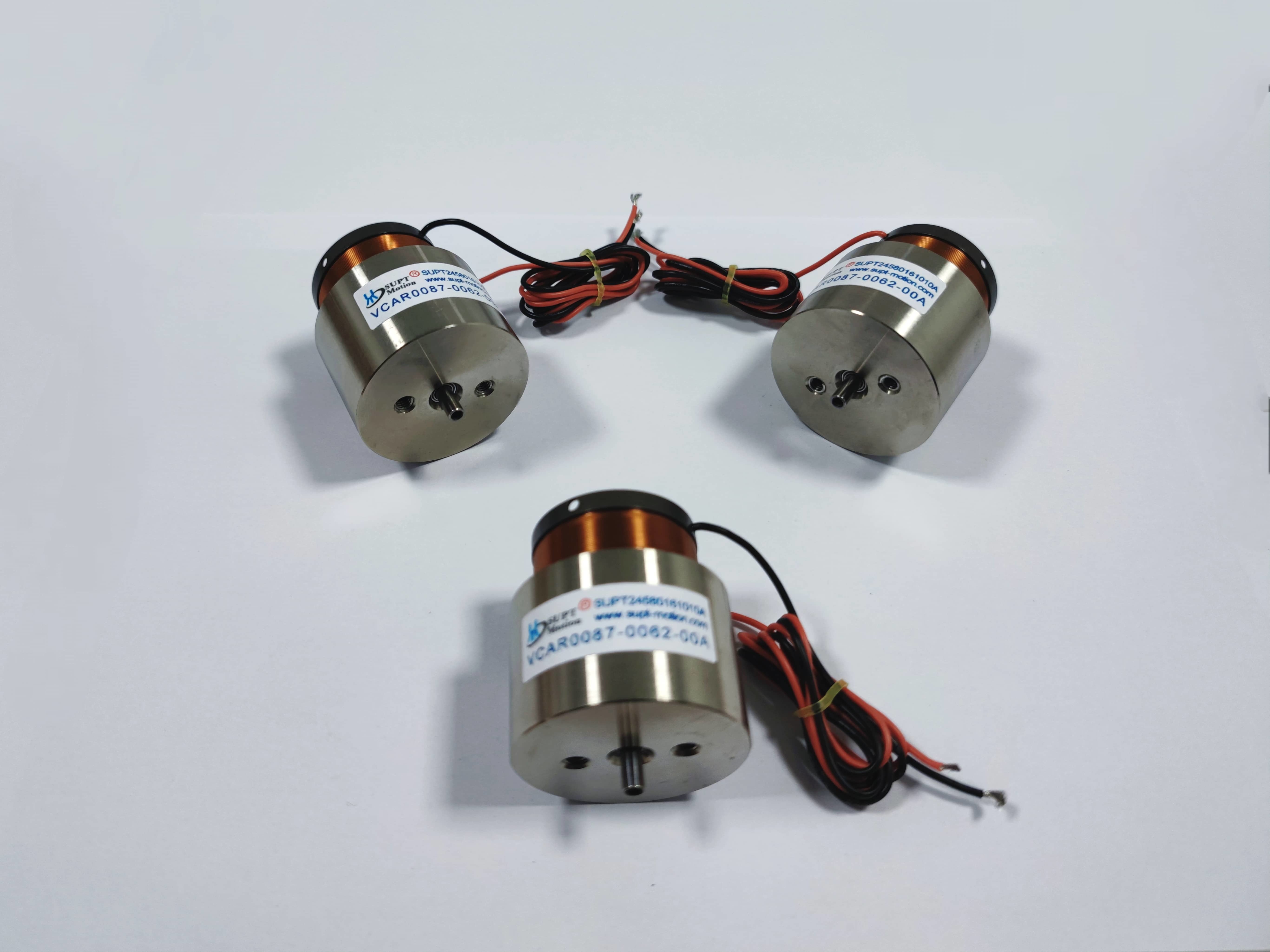

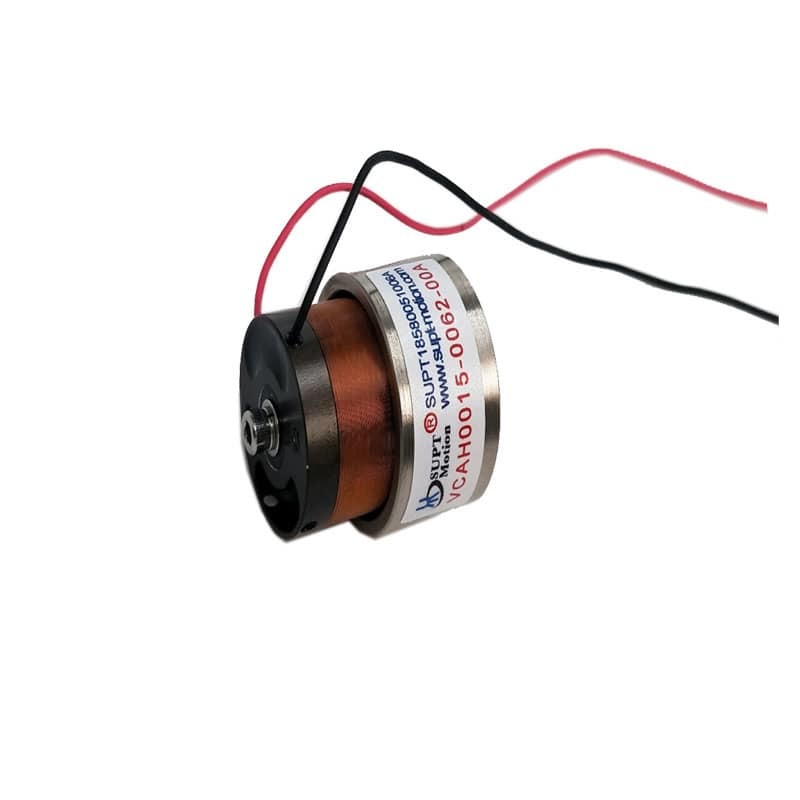

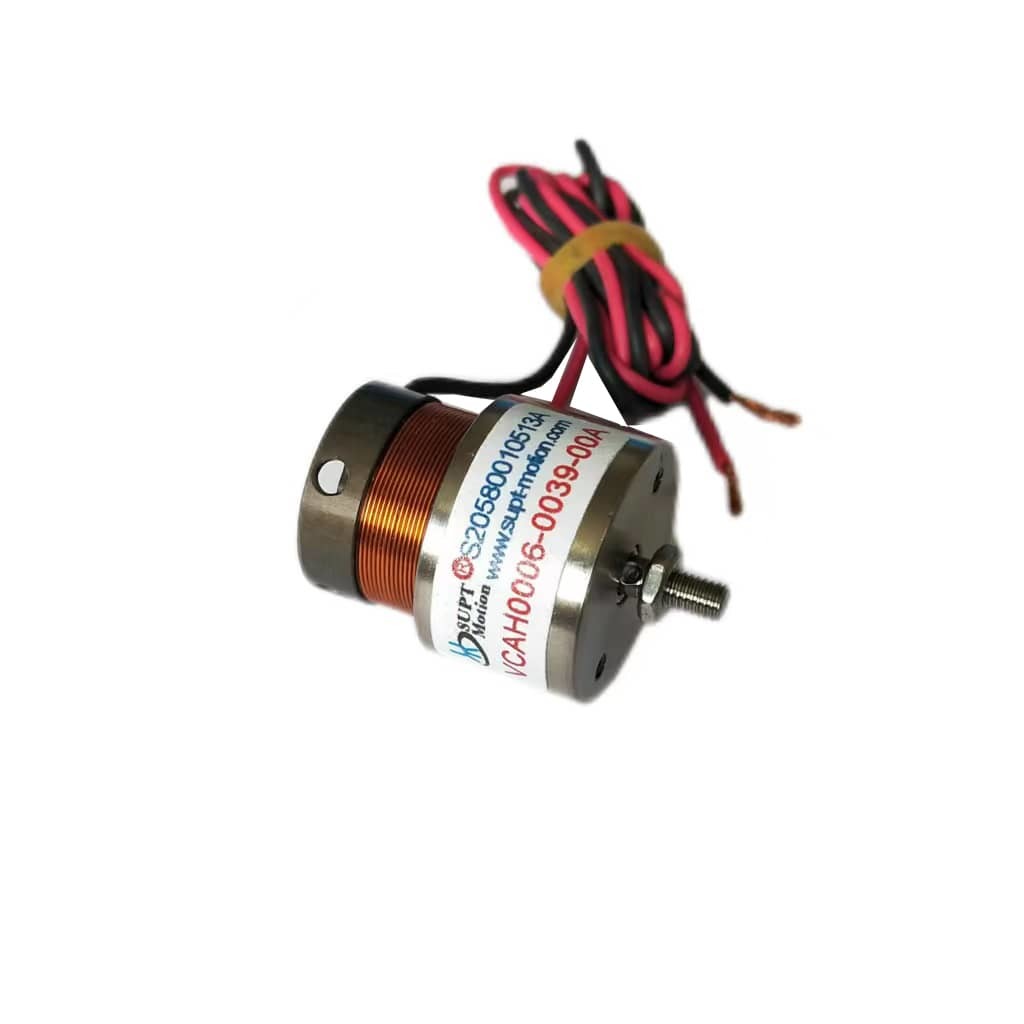

С валом линейный мотор звуковой катушки для электронного оборудования для контроля точности 3К
| Место происхождения | Китай,Сучжоу |
|---|---|
| Фирменное наименование | SUPT MOTION |
| Сертификация | ISO9001,CE |
| Номер модели | VCAB0013-0072-00A |
| Количество мин заказа | 2шт |
| Цена | $120-$290 |
| Упаковывая детали | Индивидуальная упаковка и т. д. |
| Время доставки | 1-5 шт., 5 дней. >20шт, по договоренности |
| Условия оплаты | Т/Т |
| Поставка способности | Для переговоров |
Подробная информация о продукте
| Гарантия | 3 месяца-1 год | Модель продукта | VCAB0013-0072-00A |
|---|---|---|---|
| вес ((g) | 16,2 | Пиковая сила (N) | 13 |
| Общий ход (мм) | 7.2 | Максимальное напряжение (V) | 26.6 |
| Приложение | Автоматический продукт | Точность позиционирования | Высокий |
| Тип продукта | линейный мотор катушки голоса | Непрерывная сила ((N) | 4.2N |
| Шум | Низкий уровень шума | ||
| Выделить | вал с линейным звуковым катушечным двигателем,линейный звуковой катушечный двигатель для инспекции,точный линейный двигатель голосовой катушки |
||
Характер продукции
Описание продукта:
Модель VCAB0013-0072-00A от SUPT MOTION’s — это высокоточный линейный голосовой мотор с полувалом, специально разработанный для прецизионных испытаний в индустрии 3C-электроники. Он оснащен встроенным прецизионным линейным подшипником и износостойким приводным валом. На конце вала имеется наружная резьба M3, позволяющая напрямую подключать исполнительные механизмы, такие как инспекционные щупы, вакуумные насадки и установочные приспособления, без необходимости использования промежуточных передаточных компонентов. Он идеально соответствует требованиям высокоточного позиционирования в таких приложениях, как инспекция 3C-электронных чипов, проверка внешнего вида компонентов и прецизионные измерения размеров.
Этот линейный голосовой мотор использует оптимизированную конструкцию магнитной цепи и бескорпусную обмотку для устранения эффекта зубчатости, при этом колебания усилия во время работы составляют ≤0,8%. Он не имеет механического гистерезиса или люфта, обеспечивая высокую точность позиционирования, отличную повторяемость и быструю реакцию. Он может быстро выполнять такие действия, как точное позиционирование инспекционных щупов, высокоскоростной захват и размещение чипов, а также измерение размеров компонентов, повышая эффективность инспекции на 40% по сравнению с традиционными шаговыми двигателями и значительно увеличивая эффективность инспекции и коэффициент выхода продукции на производственных линиях 3C-электроники.
Этот линейный голосовой мотор поддерживает как ШИМ-импульсное управление, так и аналоговое управление, обеспечивая бесшовную интеграцию с основными системами управления, такими как ПЛК и промышленные ПК, что делает ввод в эксплуатацию простым и удобным. Кроме того, линейный голосовой мотор имеет конструкцию с низким уровнем вибрации, которая предотвращает такие проблемы, как размытые изображения при инспекции и отклонения данных измерений, вызванные вибрацией, обеспечивая точность инспекции 3C-электронных компонентов.
По сравнению с традиционными решениями для привода инспекционного оборудования, VCAB0013-0072-00A исключает промежуточные передаточные компоненты, такие как шестерни, ходовые винты и синхронные ремни. Он имеет более компактную конструкцию, более высокую точность позиционирования и более быстрое время отклика, предлагая эффективное, стабильное и точное решение с прямым приводом для области прецизионной инспекции 3C-электронных продуктов.
Особенности:
Пиковое усилие: 13 Н
Непрерывное усилие (25°C): 4,2 Н
Общий ход: 7,2 мм
Максимальное напряжение: 26,6 В
Константа противо-ЭДС: 5,72 В/(м/с)
Вес якоря: 16,2 г
Диаметр статора: 26,2 мм
Резьба на конце вала: M3 (наружная)
Параметры продукта:
| Модель продукта | Пиковое усилие (Н) |
Непрерывное усилие при 25°C (Н) |
Общий ход (мм) |
Макс. напряжение (В) |
Константа противо-ЭДС (В/(м/с)) |
Вес катушки (г) |
Диаметр статора | Резьба на конце вала (мм) |
| VCAB0005-0039-00A | 5 | 1,5 | 3 | 5,4 | 0,9 | 23 | 29,5 | M2 (наружная) |
| VCAB0005-0050-00A | 5 | 2,2 | 3,9 | 14,5 | 3,1 | 27 | 31,5 | M2,5 (наружная) |
| VCAB0013-0072-00A | 13 | 4,2 | 7,2 | 26,6 | 5,72 | 16,2 | 26,2 | M3 (наружная) |
| VCAB0015-0062-00A | 15 | 6,5 | 6,2 | 26,2 | 9,75 | 14,8 | 33 | M3 (наружная) |
| VCAB0015-0127-00A | 15 | 4,9 | 12,7 | 21,5 | 4,1 | 12,5 | 30,5 | Вал Ø4,8 |
| VCAB0022-0098-00A | 22 | 6,6 | 9,8 | 24,7 | 5,8 | 20 | 34,1 | M3 (наружная) |
| VCAB0022-0448-00A | 22 | 11,4 | 44,8 | 14,3 | 4 | 52 | 48 | M3 (внутренняя) |
| VCAB0032-0050-00A | 32 | 8,9 | 5 | 29,3 | 7,1 | 48 | 40 | M3 (внутренняя) |
| VCAB0033-0099-00A | 33 | 8 | 9,9 | 24,3 | 5,87 | 23,5 | 36 | M3 (наружная) |
| VCAB0033-0224-00A | 33 | 13,5 | 22,4 | 26,7 | 6,8 | 69 | 58 | M3 (внутренняя) |
| VCAB0035-0105-00A | 35 | 15,6 | 10,5 | 11,9 | 5 | 91 | 50 | M3 (внутренняя) |
| VCAB0044-0040-00A | 44 | 16,3 | 4 | 18,3 | 8,9 | 46,5 | 53 | M3 (внутренняя) |
| VCAB0044-0059-00A | 44,1 | 17,7 | 5,9 | 14,3 | 8 | 43 | 46 | M3 (внутренняя) |
| VCAB0044-0075-00A | 44 | 13,7 | 7,5 | 16,8 | 7,6 | 38,6 | 31,1 | M3 (наружная) |
| VCAB0044-0249-00A | 44 | 11,7 | 24,9 | 44,9 | 8,88 | 65,9 | 38,1 | M3 (внутренняя) |
| VCAB0070-0149-00A | 70 | 27,3 | 14,9 | 26,9 | 17,7 | 79 | 43 | M3 (внутренняя) |
| VCAB0087-0062-00A | 87 | 21,67 | 6,2 | 34,5 | 12,7 | 45,2 | 43,1 | M3 (внутренняя) |
| VCAB0087-0563-00A | 87 | 17,5 | 56,3 | 63,4 | 8,1 | 177 | 72 | Вал Ø10 |
| VCAB0088-0191-00A | 88,5 | 23,2 | 19,1 | 29,9 | 8 | 162 | 50,8 | M3 (внутренняя) |
| VCAB0105-0164-00A | 105 | 35,4 | 16,1 | 20,1 | 11,5 | 150 | 60,4 | M3 (внутренняя) |
| VCAB0113-0089-00A | 113 | 35 | 8,9 | 31 | 17,5 | 125 | 73 | Вал Ø8 |
| VCAB0262-0112-00A | 262 | 111 | 11,2 | 35,1 | 41 | 285 | 71 | Вал Ø10 |
| VCAB0262-0249-00A | 262 | 112 | 24,9 | 28,2 | 26 | 785 | 66 | Вал Ø8 |
| VCAB0294-0498-00A | 294 | 56,8 | 49,8 | 114 | 24,5 | 685 | 93 | Вал Ø10 |
| VCAB0436-0187-00A | 436 | 147,6 | 18,7 | 40,7 | 40,7 | 648 | 80,4 | Вал Ø10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31,6 | 37,2 | 775 | 78,4 | Вал Ø10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76,2 | Вал Ø10 |
Применение:
1. Оборудование для инспекции 3C-электронных чипов
2. Визуальная инспекция компонентов
3. Приборы для прецизионных измерений размеров
4. Оборудование для высокоскоростного захвата и размещения чипов
5. Автоматизированные системы сортировки 3C-продукции
6. Оборудование для размещения электронных компонентов.
